卧式离心清水电泵一体化结构设计

　　这套三维数模完整还原了小型卧式单级离心泵与驱动电机直连的一体化机组结构，在民用供水、小型暖通循环、园林喷灌、浅层井水抽取、小型加工设备冷却水循环这类场景里，这类紧凑型电泵是现场最常见的流体输送单元。数模把过流泵腔、驱动电机、接线盒、安装支脚全部做了实体还原，没有省略现场安装时需要核对的外部轮廓特征，做设备布局、管路对接、机房空间校核的时候可以直接拿来做干涉检查参考。

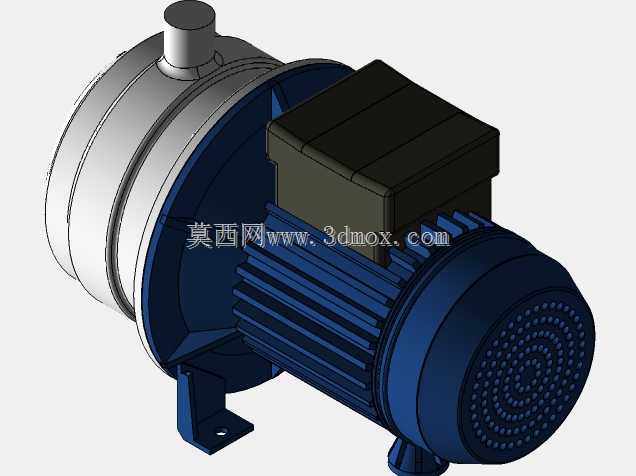

　　从结构布局来看，泵体采用不锈钢冲压成型的蜗壳腔室，侧向伸出的圆柱形接口是进水或者出水的管路对接端，蜗壳和电机端盖之间通过深蓝色的连接支架完成同轴固定，泵轴和电机输出轴采用共轴直连结构，省去了联轴器、传动皮带这类中间传动部件，整体轴向长度被压缩到很小，不需要额外预留传动部件的维护拆装空间，在狭小的设备间、壁挂式供水机组里布置的时候优势很明显。电机部分采用卧式异步电机的典型外形，机壳外侧整周分布轴向散热筋，运行时电机内部的损耗热量可以通过散热筋和流动空气完成热交换，尾部端盖做了密布的通孔通风结构，内置风叶随轴转动时可以带动空气沿散热筋轴向流过，把热量持续带走，即使长时间连续运行，机壳温升也能控制在绝缘等级允许的范围内。

　　电机顶部的方形盒体是接线腔，内部预留了电源端子的安装空间，现场布线的时候电源线从接线盒的格兰头引入，接好端子之后扣合盒盖就能满足户外防泼溅的防护要求，不用额外在电机旁边加装独立的接线端子箱。机组底部的两个弯折钢板支脚是整套设备的承载基础，支脚从电机和泵体的连接部位向下延伸，底板上开有贯穿的安装螺栓孔，现场就位的时候只需要在混凝土基础或者型钢机架上打对应的膨胀螺栓孔，穿入螺栓紧固就能完成整机固定，支脚的受力路径直接把泵体和电机的重量、运行时的微小振动传递到基础上，不会让管路接口承受额外的设备自重载荷。

　　做选型匹配的时候，这类泵的核心参数边界首先要核对进出口通径和现场管路的公称直径是否匹配，数模里泵体进出口的圆柱段外径可以直接对接标准管路的法兰或者活接头，不需要额外做变径转接；轴向总长度从泵体最外端到电机尾端盖的尺寸，决定了机组在水管沟槽、设备柜内部的预留纵深，高度方向从支脚底面到接线盒顶面的总高，要和上方预留的布线空间、检修开盖空间做校核，接线盒顶盖拆除的时候需要留出至少几十毫米的操作空间，不能把机组顶部紧贴柜体顶板安装。宽度方向电机散热筋的外圆轮廓两侧要留出通风间隙，不能把电机侧面贴在墙面或者其他设备上，否则散热风道被遮挡，会导致电机负载运行时过热触发保护停机。

　　设计思路上，这类小型电泵优先平衡了成本、可靠性和安装便利性，过流部件采用不锈钢材质，输送清水或者轻度腐蚀性的水体时不会产生锈渣污染水质，适合生活供水的卫生要求；电机和泵腔之间的密封部位内置机械密封，动环和静环的贴合面在弹簧压力下持续贴紧，运行时不会出现轴端漏水，相比传统填料密封不需要定期压紧填料、补充渗漏滴水，日常维护工作量极低。支脚的折弯角度经过校核，满负载启动的时候泵体产生的径向水推力会通过连接支架传递到支脚，螺栓孔的间距设计避开了应力集中的弯折位置，长期运行不会出现支脚变形、机组对中偏移的问题。

　　在成套设备集成的时候，把这套数模导入供水机组的总装配里，可以直接对接进出口管路的走向，核对止回阀、闸阀、压力罐的安装位置是否和泵体轮廓发生干涉，电机尾部的通风端盖前方不能堆放管线或者配件，要保证进风通畅；接线盒的出线方向可以根据现场布线需求旋转调整，数模里接线盒和电机机座的连接面是标准方形法兰，松开固定螺丝就能转90度固定，适配不同方向的走线需求。对于做农村改水、小型别墅恒压供水、机床冷却系统配套的设计人员来说，这套数模把所有外部安装接口、轮廓边界都做了1:1还原，不用再现场实测设备尺寸，前期布局阶段就能完成所有空间校核，避免后期安装时出现管路碰壳、检修空间不足的返工问题。
