车间多层抽屉式移动工具推车结构

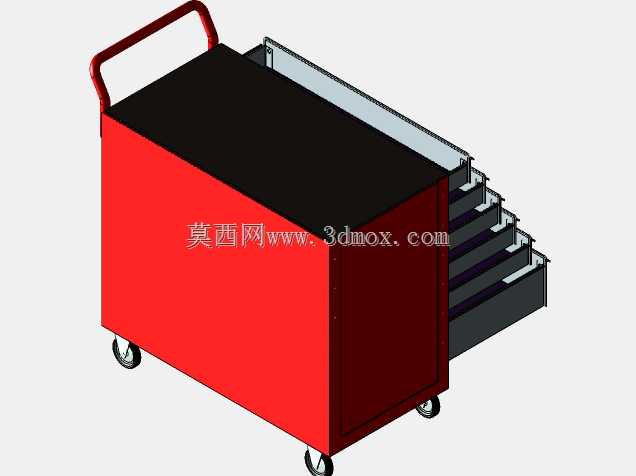

　　这款移动工具推车面向机加工车间、装配工位、维修班组和仓储拣选区域，主要解决零散刀具、量具、紧固件、手动工具和小型备件在现场频繁取用、转运和分类存放的问题。柜体采用立式箱型结构，主体为钣金焊接或折弯装配思路，侧面与顶面形成较完整的封闭承载面，能够在推送过程中减少工具外露、掉落和误碰。顶部为平整工作台面，可临时放置待检零件、装配组件或常用工具，台面高度结合人体站立操作习惯设定，使人员在取件、记录、简单拆装时不必频繁弯腰。

　　推车一侧设置多节抽拉抽屉，抽屉沿侧向依次拉出，内部可根据工具类型划分格位，用于放置扳手、套筒、铣刀、钻头、检测仪表、螺丝盒和小型工装。抽屉采用阶梯式外露布置，拉出后各层之间保留明显操作间隙，便于快速识别和拿取；闭合后抽屉前端与柜体轮廓保持一致，避免在狭窄通道中形成突出干涉。抽屉滑轨承担主要侧向载荷，设计时需要关注全拉出状态下的倾覆力矩，尤其是上层抽屉重载打开时，车体宽度、脚轮支撑边界和底部配重应共同约束重心位置。

　　车体端部安装管状推把，推把向上弯折并与柜体刚性连接，推送力作用点高于重心，便于人员在设备之间转向和对位。推把管径、折弯半径和连接焊缝需要满足频繁推拉工况，端部圆滑过渡可减少现场磕碰伤害。底部配置四只万向脚轮，其中至少两只建议带制动结构，车辆在工位旁停留时可锁定轮子，防止抽屉拉出或台面操作时车体滑移。脚轮安装座应与柜体底梁可靠连接，局部通过加强板分散冲击载荷；轮径选择需兼顾地面接缝、切屑区域和车间环氧地坪的通过性。

　　从外形边界看，该工具车属于窄长型移动存储设备，宽度方向需保证抽屉拉出后人员仍可站立操作，长度方向则要适应机床之间的检修通道。柜体高度不宜遮挡操作人员在车间内的基本视线，同时要保证抽屉容积和台面承载能力。安装与布置时，应在车体周围预留抽屉完全拉出的空间、脚轮回转空间以及人员下蹲取物空间；若用于CNC机床旁，还应避开切屑飞溅、切削液流淌和防护门开启范围。

　　结构建模时，可先建立柜体骨架、外蒙皮、顶部台面和底部框架，再依次装配抽屉盒、滑轨、推把、脚轮和安装紧固件。钣金件需要明确折弯系数、内圆角、翻边高度和焊接余量；抽屉面板与柜体侧板之间保留均匀间隙，防止喷涂后摩擦卡滞。滑轨安装面应保证平行度和高度一致性，避免抽屉抽拉时出现偏摆。脚轮孔位建议采用标准化孔距，便于后期维护更换。整体设计强调可制造性、现场通过性和人机操作效率，使工具车既能承担集中存储功能，也能作为移动式辅助工位在多设备之间灵活周转。
