车间剪叉式液压模具转运升降台车

　　这款剪叉式液压升降台车主要面向模具车间、冲压班组、装配线边和维修工位的短距离转运需求，用来解决重型模具、工装夹具、机加工件在地面与作业高度之间频繁转换的问题。设备不是单纯的平板推车，而是把行走承载、低位推入、举升对位和临时停靠整合在同一台小车上，适合在厂房通道、注塑机旁、冲床周边、模具存放区之间使用。现场作业时，工人可先将台面降至较低位置，借助撬杆、滑轨或辅助滚道把模具移到台面上，再通过脚踏或手动液压单元驱动剪叉臂展开，使载荷升到便于安装、检修或对接的高度。

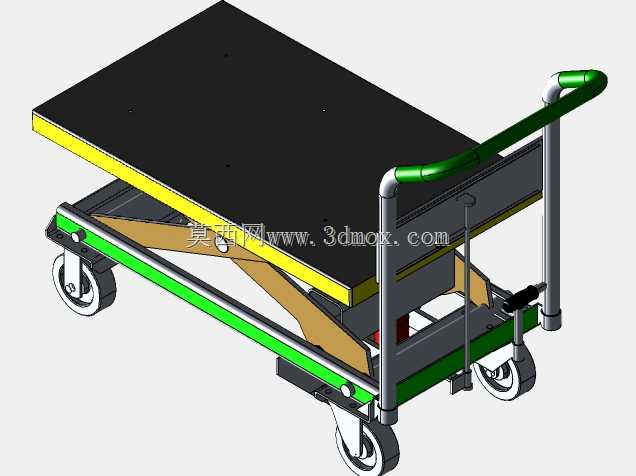

　　从结构布置看，台车下部采用矩形底盘框架，框架两侧布置脚轮，前端设置转向轮，后端配合定向或带制动轮组，保证在狭窄通道内能够灵活转弯，也能在举升作业时保持稳定。剪叉臂位于底盘与台面之间，臂板通过中部铰接轴形成交叉支撑，两端分别与底盘、台面的铰接座或滑动导向结构连接。升降过程中，剪叉机构把液压执行件的直线推力转化为台面的垂直运动，载荷越重，越需要关注铰接点、销轴和加强板的受力路径。模型中对臂板厚度、铰接位置、支撑横梁和台面边框都有较明确的表达，便于后续校核受力和修改行程。

　　台面部分采用平板承载形式，上表面为大面积黑色垫板，边缘设置黄色警示层。垫板的作用不只是增加视觉识别，更重要的是在放置模具时提供摩擦面，减少金属与金属直接接触造成的滑移和磕碰。台面四周保留边框和安装孔位，可根据实际工况增加挡条、定位块、绑带环或V型支撑。对于模具转运而言，台面长宽需要覆盖常见模架底座的支撑范围，同时不能过大，否则在设备之间穿行时会受到机床门、通道宽度和转弯半径限制。设计时通常先确定目标载荷对应的台面尺寸，再反推剪叉臂长度、最低高度、最高举升位置和整车重心。

　　推手布置在台车一侧，采用金属立管与横向握把组合，握把区域做绿色防护处理，便于操作人员在推行和对位时握持。推手并非独立装饰件，它与底盘框架连接后会承受转向、推拉和制动时的横向力，因此根部需要加强。液压控制件靠近操作侧布置，脚踏动作可以让工人双手扶住模具或台面，在举升过程中同步观察载荷姿态。卸压下降时，节流控制会影响台面下落速度，尤其在满载条件下，应避免快速回落造成冲击。实际结构设计中，液压泵、油缸、连杆和释放阀之间的位置关系要兼顾维修空间，不能让脚轮、剪叉臂或台面加强梁干涉操作。

　　行走系统选用工业脚轮，轮径和轮宽依据地面条件选择。车间环氧地面、水泥地面和钢板地面的滚动阻力不同，轮架轴承、轮面材料和制动形式都会影响推行手感。模型中的脚轮带有支架、轮轴和安装板，转向轮可绕垂直轴旋转，便于在机床旁横向调整位置；若用于长期定点举升，还应在底盘上设置可调支撑脚或轮刹，防止举升后整车因外力移动。脚轮安装面与底盘纵梁的连接不能只依赖薄板焊接，需通过补强板分散载荷。

　　在安装边界方面，这类台车需要同时考虑通行状态和举升状态。通行状态下，整车高度由推手和最低台面决定，长度方向要计入脚轮、推手及液压件外伸尺寸；举升状态下，台面升高会使重心上移，此时不应在斜坡或不平地面操作，也不宜让载荷偏心放置。台面与剪叉机构之间的运动间隙需要预留，防止升降时模具底座、压板或吊环与臂体发生干涉。若用于注塑模具换模，台车高度还应与机台模板或滚道高度匹配，保证模具能够水平推入，而不是依靠人工强行抬装。

　　建模思路上，该作品把焊接框架、剪叉臂、脚轮、台面垫板、推手护栏和液压驱动件拆分为可识别的装配单元，结构关系清晰。工程师在复用或改型时，可以先按目标吨位调整臂板截面和铰接轴间距，再检查油缸安装距是否满足所需升降行程；随后根据车间通道宽度修改台面长宽和脚轮布局，最后补充制动器、限位块、防夹护罩和警示标识。这样的台车结构紧凑、用途明确，既能作为模具物流辅助设备，也可扩展为生产线边的可调高度作业平台。
