这套剪式车载起重支撑装置,是面向乘用车日常换胎、底盘检修、临时脱困场景开发的机械式举升机具,整体采用经典菱形四连杆剪式布局,完全依靠人力输入扭矩完成举升动作,无需配套液压动力源、气源或者外接供电,结构紧凑自重较轻,是家用轿车随车配套工具的主流选型方案。
从实际使用逻辑来看,这类机具的核心作业场景集中在户外道路应急换胎、维保门店小型车辆底盘临时支撑、车库内车辆单侧抬升检修三类工况。区别于大吨位液压立式千斤顶,剪式结构的收纳厚度极薄,未举升状态下整体呈扁平状,可以直接放入乘用车后备箱的工具储物槽,随车携带不会占用过多行李空间;作业时将底部承托座完全贴合平整硬质地面,顶部托座对准车辆底盘指定的举升支撑点,避免直接托举油底壳、底盘护板等非承重部位,防止作业过程中出现滑脱、部件变形的风险。

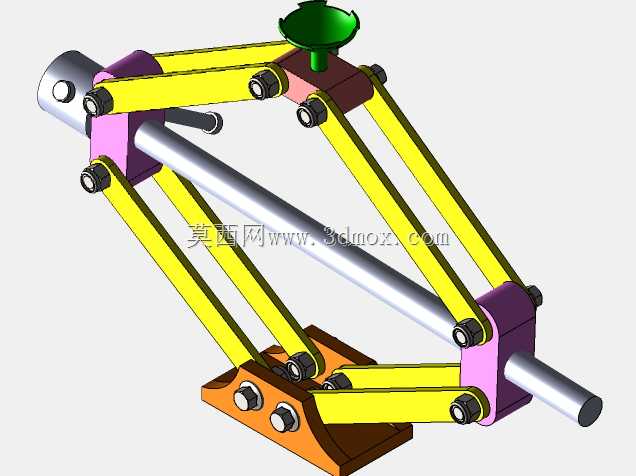

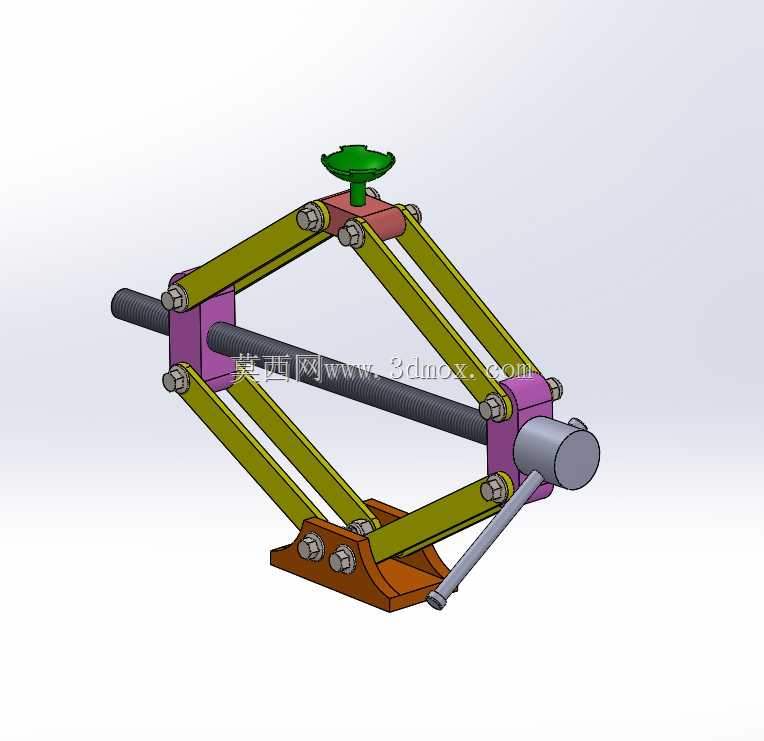

整套装置的动力传递路径设计非常清晰:侧向伸出的手摇曲柄作为人力输入端,转动后驱动横向贯穿两侧滑块的长行程传动丝杆,丝杆两端采用旋向相反的梯形螺纹,当丝杆转动时,两个紫色的端部滑动支座会沿丝杆轴向同步相向或者反向移动。当两个支座间距缩小时,上下两组铰接的剪臂会绕各自的铰接销轴转动,将水平方向的直线运动转化为垂直方向的举升行程,带动顶部的承托座平稳抬升;反向转动丝杆时两个支座间距拉大,剪臂收拢,顶部托座平稳下降。梯形螺纹的选用自带机械自锁特性,当人力停止转动曲柄后,丝杆不会在车辆垂向载荷的作用下自行反转,可长时间保持举升高度,不需要额外加装锁止销,作业安全性得到基础保障。

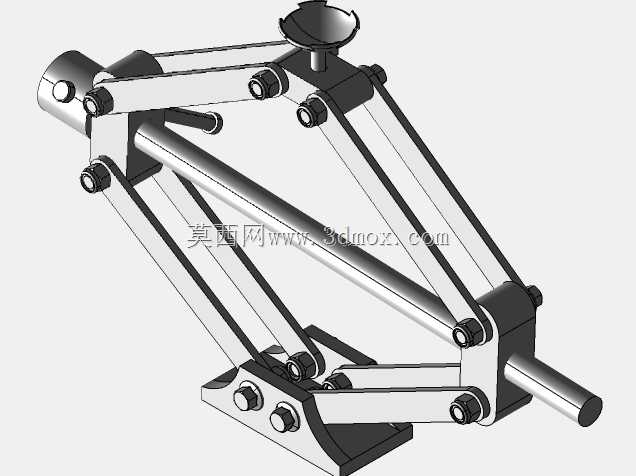

结构细节上,四根黄绿色的主承力剪臂采用等长对称设计,所有铰接点位都采用销轴加防松紧固件的连接形式,每处铰接副都预留了合理的转动间隙,既保证连杆动作顺畅无卡滞,又不会因间隙过大出现举升过程中左右晃摆的问题。底部棕色的承力底座做了加宽平面设计,和地面接触的面积远大于臂架截面,作业时可以降低对地压强,在沥青、水泥硬质路面上不容易出现下陷;顶部绿色的承托盘做了适配底盘加强筋的凹槽造型,和车辆底盘支撑位接触时可以形成限位,减少托举过程中横向滑移的概率。端部的灰色滑动支座既作为剪臂的铰接安装座,又作为丝杆的螺母传动座,两个功能集成在同一个零件上,减少了零散零件数量,装配流程更简单,后期维护时仅需定期给丝杆螺纹、铰接销轴涂抹润滑脂即可,没有液压密封件、油封这类易老化损耗件,长期存放也不会出现漏油、泄压失效的问题。
从安装边界和尺寸适配的角度考量,这类剪式千斤顶的最低收纳高度通常控制在100毫米到120毫米区间,可以顺利伸入大部分家用轿车的底盘下方间隙,不需要提前挖坑或者额外垫高;最大举升行程一般在300毫米到400毫米区间,完全满足乘用车更换轮胎时将轮胎抬离地面50毫米以上的作业要求。横向布置的丝杆和手摇曲柄在作业时会从机具侧方伸出,实际使用时需要预留出曲柄转动的操作空间,周边不能有障碍物阻挡摇臂回转;底座放置时要保证整个机具和车辆侧边平行,丝杆轴线和车辆纵梁方向垂直,避免举升后受力偏斜导致连杆受附加弯矩。三维建模过程中需要重点验证连杆在最低位、最高位两个极限位置的运动干涉:最低位时所有剪臂收拢叠放,要确认臂架之间、臂架和滑块之间没有零件碰撞;最高位时剪臂接近竖直状态,要核对丝杆的有效螺纹行程是否足够,避免螺母走到螺纹末端出现脱丝风险,同时要校验所有铰接销轴的剪切强度、剪臂的抗弯截面模量,保证在额定举升载荷下结构变形量在允许范围内,不会出现臂架弯折、销轴断裂的失效情况。
