六轴工业机械臂SolidWorks结构设计

　　这套六轴关节式机械臂的三维结构，面向中小型自动化产线的搬运、上下料、装配与点胶工位而搭建，整体采用底座回转加大臂、小臂多关节串联的经典构型，能够在有限占地内实现较大范围的空间可达。从工程落地角度看，这类臂展规格的机械臂常被布置在机床旁边完成工件取放，或者集成在装配工位上执行螺丝锁付、涂胶、检测等重复性动作，替代人工完成节拍稳定、姿态要求较高的作业。

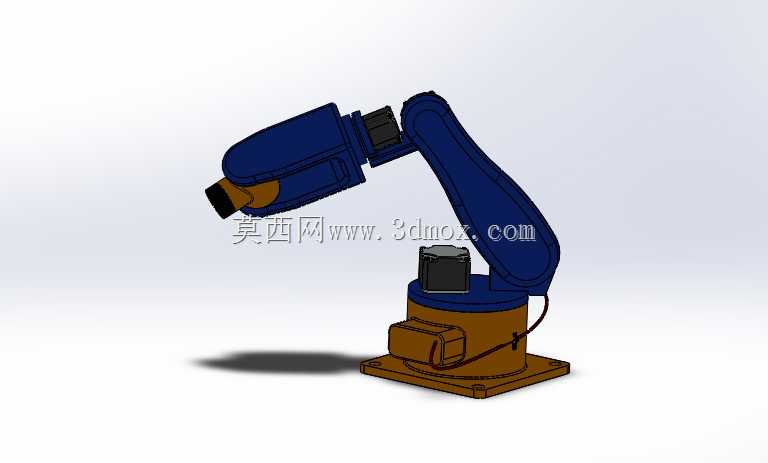

　　底座部分采用方形法兰安装板，四角预留螺栓孔，可直接固定在钢制机架或混凝土基础上，安装时需要保证底面平面度并控制地脚螺栓的预紧一致性，避免高速回转时产生晃动。底座内部容纳第一轴回转驱动，基座上方的橙色筒体集成了走线空间与驱动元件，关节处的黑色模块对应伺服电机或谐波减速单元的安装位置。建模时对底座外径、安装孔位间距、筒体高度都做了明确表达，这些尺寸直接决定设备与周边护栏、料道、机床开门空间的干涉边界，布局阶段需要据此校核机械臂零位与全姿态下的扫掠范围。

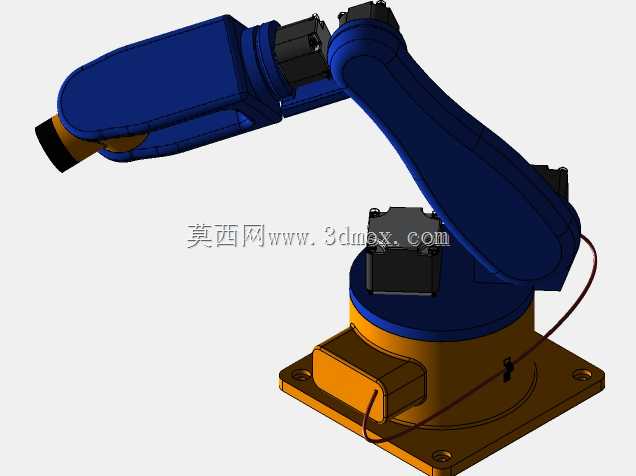

　　大臂与小臂采用深蓝色包覆式壳体造型，内部为支撑骨架，外部护罩兼顾防护与走线遮蔽。关节串联顺序为腰座回转、肩关节俯仰、肘关节俯仰，再到腕部三轴，末端可形成任意姿态，这也是六轴臂相比四轴机械手的核心优势——能够以不同角度进入狭窄空间，例如从料箱斜向取件、沿工件曲面跟踪涂胶。腕部末端设计有法兰接口，可换装夹爪、真空吸盘、焊枪或喷枪，接口孔圆与定位止口在模型中预留，便于末端执行器厂商对接。

　　设计思路上，各关节驱动靠近转动轴线布置，小臂与腕部电机尽量后置以减轻末端惯量，这有利于提升动态响应并降低驱动扭矩裕量需求。臂体截面在靠近关节处加厚、中段适度收窄，兼顾刚性与减重；关节之间的黑色线缆护套刻画了外露走线走向，实际工程中多采用内部中空走线加拖链辅助，以减少弯折疲劳。整机配色区分固定基座、运动臂段与驱动模块，方便在评审时快速识别运动包络与静止边界。

　　从外形与安装边界看，底座方形轮廓决定最小占地，臂体直立时高度对应运输与进门尺寸，大臂完全伸展后的水平半径即工作半径，选型时要结合工件最远取放点和安全围栏一起核算。模型还表达了关节限位的大致朝向，工程上需在控制器中设定软限位并配合机械硬限位，防止小臂与底座、末端与工件发生碰撞。对于结构设计人员，该模型可用于产线布局干涉检查、底座支架强度校核、末端工装匹配以及节拍仿真前的几何参考；对自动化集成商而言，则能据此评估机器人与变位机、输送线、视觉相机的相对位置，提前发现可达性与姿态奇异问题。整体建模保留了装配层级与主要配合关系，关节轴线清晰，适合作为六轴机械手方案设计与教学演示的基础结构参考。
