六轴工业机器人安全围栏焊接工作站

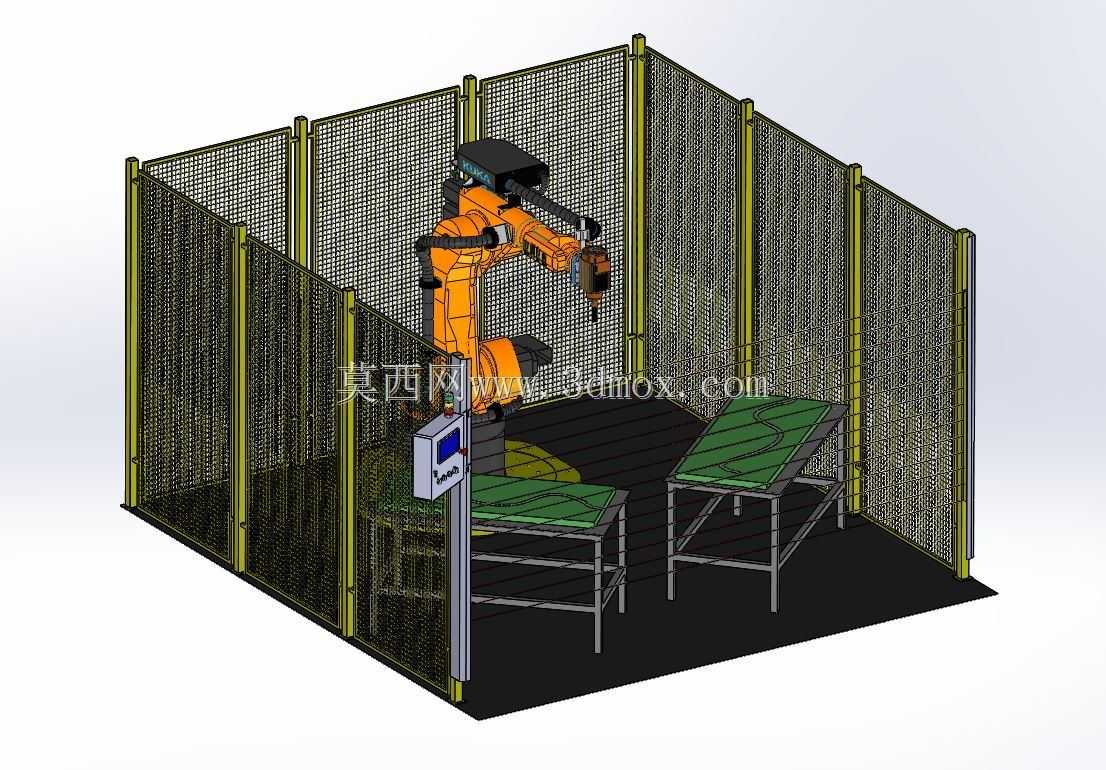

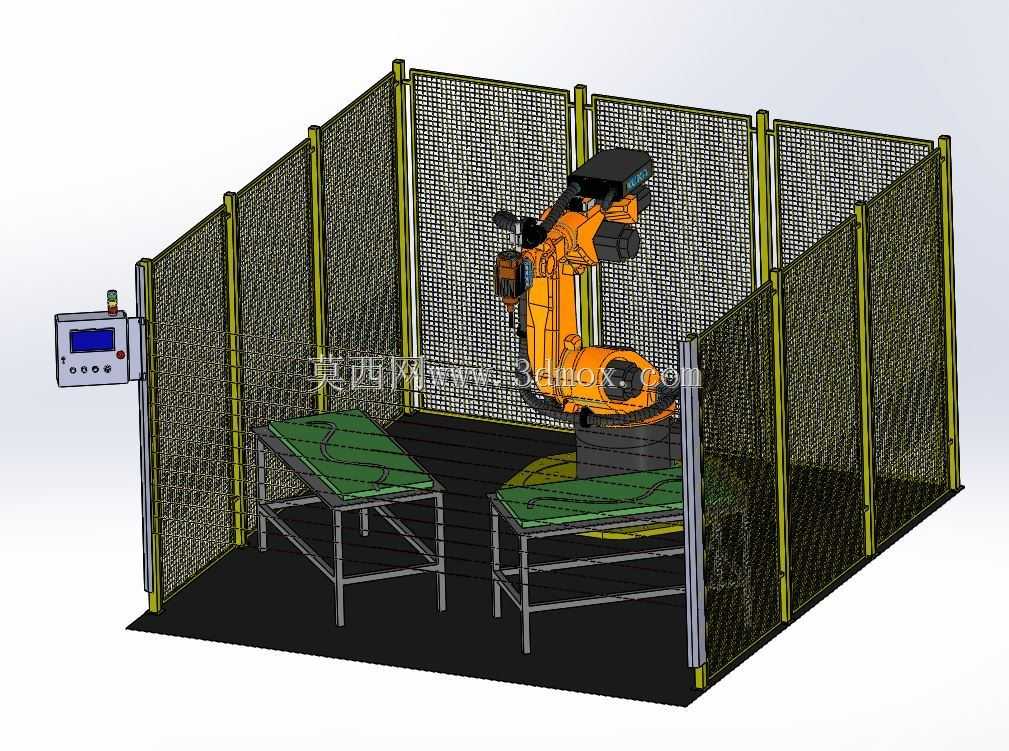

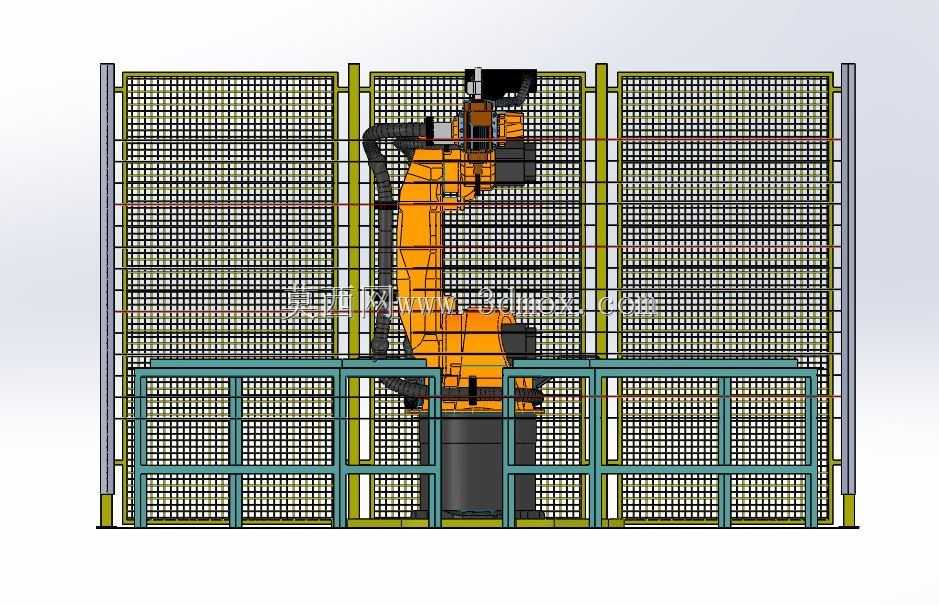

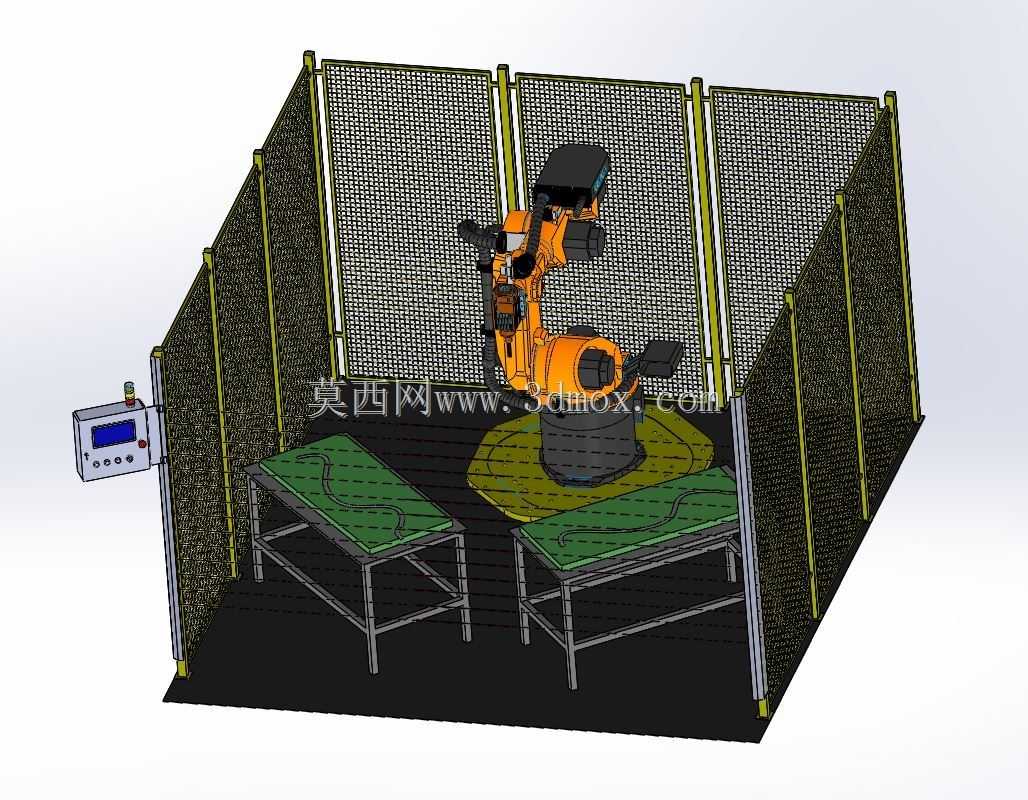

　　这套工作站整体围绕一台橙色六轴关节机器人展开，外围采用黄色方管立柱搭配金属网格防护板围成三面封闭作业区，正面预留工件进出与操作通道，左侧外挂控制箱，内部布置两张带绿色工装台面的金属支架工作台，构成典型的机器人隔离作业单元。从现场布局逻辑看，这类结构常见于焊接、上下料、打磨或码垛工位，核心目的是把高速运动的机械臂与人员通行区域物理隔开，防止焊渣飞溅、工件误碰或人员误入运动包络范围。

　　防护围栏的设计思路比较直接：立柱采用矩形钢管，底部通过地脚板与地面膨胀螺栓固定，保证整圈围栏在机器人急停或碰撞冲击下不倾覆；网格板兼顾透光与通风，操作人员在外侧即可观察内部作业状态，又能阻挡大部分飞溅物。围栏高度需覆盖机器人最大举升高度并留出安全余量，立柱间距根据网格板模数排布，转角处做连续封闭，避免出现可供人员钻入的间隙。围栏门通常配安全联锁开关，门一旦打开，机器人驱动回路立即切断，这部分在结构建模时需要预留铰链、门锁及开关安装位。

　　机器人本体采用六轴串联构型，底座固定在工作站中央或靠近工件侧，末端可搭载焊枪、夹爪或打磨头。选型时首先核对臂展与负载：机械臂全伸展状态下必须能覆盖两张工作台的所有焊点或取放点，同时末端工具加线缆的重量不能超过额定负载。底座与地面或钢结构底座之间采用多颗高强度螺栓连接，安装面平面度有要求，长期运行还要考虑重复定位精度衰减，因此底座附近往往做加厚地基或型钢框架。

　　内部两张工作台采用方管焊接支架，台面铺绿色防护垫或工装板，用于定位待加工工件。台面高度按机器人最优作业姿态设定，避免机械臂长期处于极限伸展或关节奇异点附近；台架之间留出机器人回转空间，周边走线、气管、焊枪送丝机构沿围栏或底座侧边布置，防止与运动臂干涉。若用于焊接，工作台还需考虑接地点、排烟口以及焊枪清理剪丝装置的摆放位置；若用于上下料，则台面会增加定位销、挡停器和传感器支架。

　　左侧外挂的控制箱集成按钮、指示灯与显示屏，安装在围栏外侧人员易操作位置，箱体通过支架与立柱连接，线缆从围栏下方或立柱内腔进入工作站内部。操作界面高度通常落在人体站立操作区间，急停按钮突出布置，便于紧急情况下快速拍下。控制箱与机器人控制柜、安全门锁、光栅等信号联动，构成完整的安全回路。

　　从三维建模角度看，搭建这类工作站需要先确定机器人底座中心线和围栏外包络，再反推工作台位置与人员操作通道。机械臂要按真实各轴运动范围做干涉检查，重点验证第六轴法兰在全姿态下是否会碰围栏、台架或工件；围栏网格虽有通透感，但模型中仍按实体边界计算安全距离，不能因为是网孔就忽略防护距离。地面地脚板、连接螺栓、铰链门、门锁等小件都要体现，否则现场安装会缺少固定依据。

　　外形尺寸方面，整站占地由机器人臂展决定，围栏一般做成矩形或L形，边长常在数米量级，高度两米以上；工作台宽度按工件尺寸定制，深度控制在操作人员可上下料范围。安装边界要求地面平整承重，围栏外侧保留检修门和控制柜散热空间，顶部若有照明或排烟罩也要预留吊装与管路接口。整体结构不追求复杂造型，而是以安全隔离、动作可达、维护方便为核心，把机器人、工装、围栏和控制系统在同一坐标系下整合，形成可直接用于布局评审和现场施工参考的数字化工作站。
