弯臂式车载车门握持拉手结构

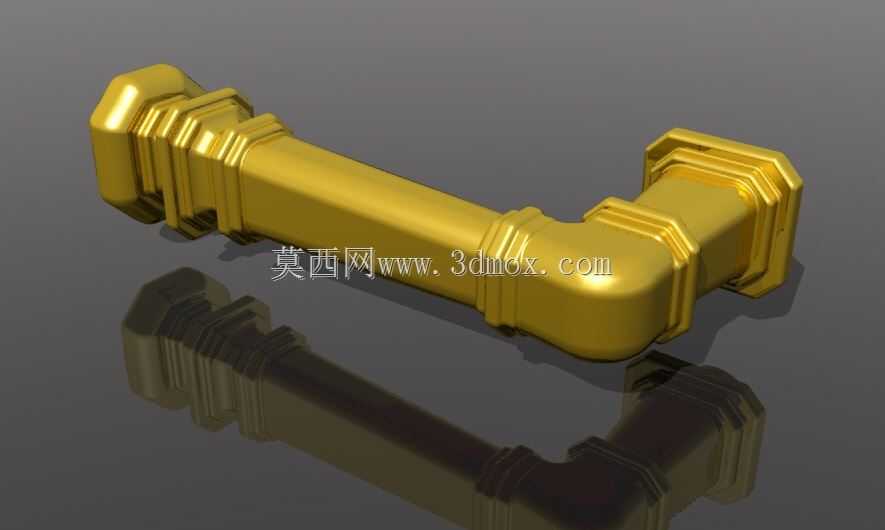

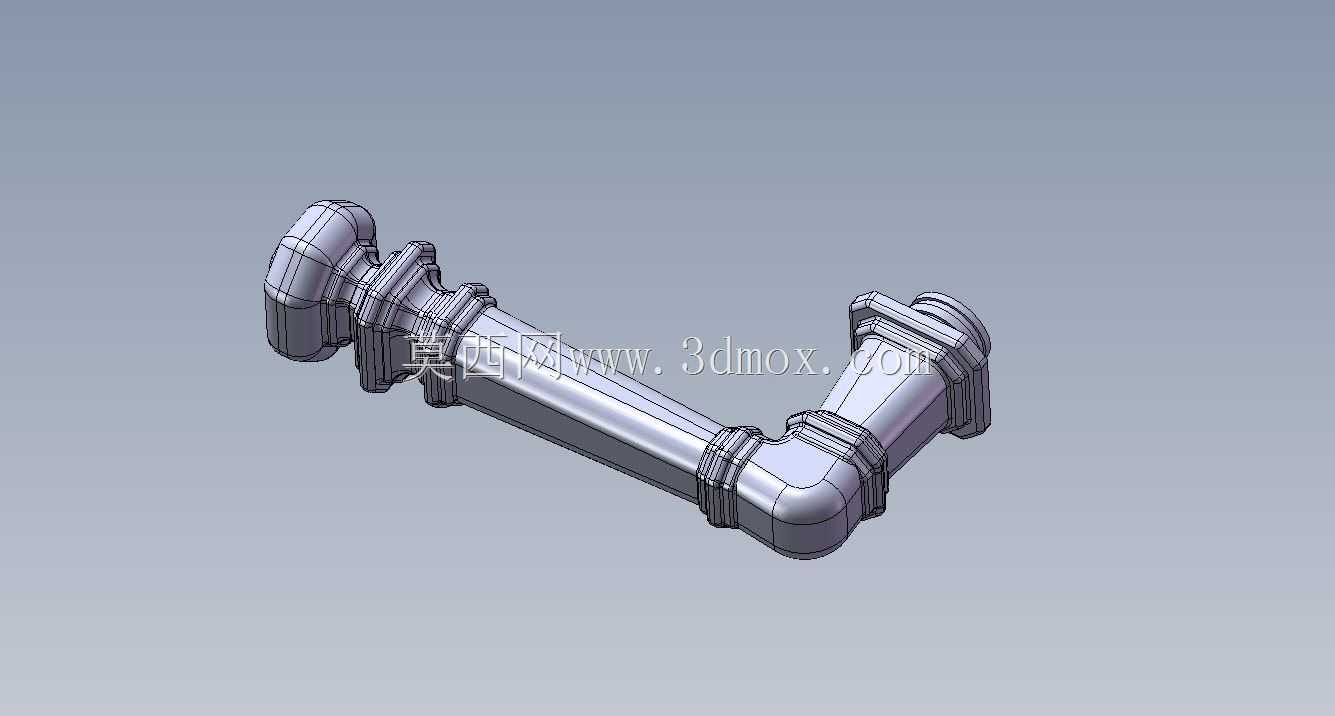

　　这款弯臂式车门握持拉手，属于商用车、特种工程车辆以及改装舱门常用的外置辅助握持构件，整体采用非对称弯折的长杆布局，两端设置带安装法兰的固定基座，中间杆身做了多段变径过渡与加强环筋设计，完全区别于普通乘用车平直内嵌式拉手的形态。从实际装车场景来看，这类拉手大多布置在重型卡车驾驶室登车口侧面、工程作业车辆舱门旁、越野专用车的尾门侧方，或是方舱设备的出入门侧边，作用是给人员登车、开关厚重舱门时提供稳定的握持受力点，避免雨天沾泥、手部打滑时无法借力，同时在车辆行驶颠簸、人员上下车重心不稳时充当安全扶握构件。

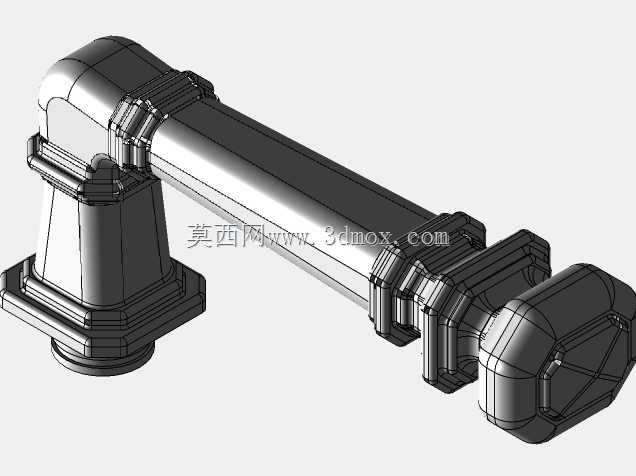

　　从结构设计逻辑拆解，两端的安装基座都做了扩径法兰结构，法兰端面预留贴合安装面的平整基准，基座内部预留紧固件沉孔，装配时可以从拉手内侧穿入螺栓，直接固定在车门钣金或者舱体立柱的预埋加强板上，法兰和杆身衔接的位置设计了多圈环形凸筋，一方面是注塑或者铸造成型时提升拐角处的结构刚度，避免长期反复扳动出现根部应力断裂，另一方面环形凸筋也能掩盖安装面的贴合缝隙，减少积水积灰进入安装孔位造成紧固件锈蚀。中间的握持杆身没有做成简单的等径直圆管，而是顺着人手抓握的施力轨迹做了两次平缓弯折，杆身截面在握持区段做了微幅收窄，表面保留顺滑的圆弧过渡，没有尖锐棱角，冬季佩戴劳保手套抓握时也不会出现硌手、卡手套缝线的问题。

　　安装边界层面，两端法兰的安装孔位间距需要和车门内板的加强梁点位严格对齐，建模时已经把法兰背面的贴合面做了和车门钣金弧度匹配的微弧面，不需要现场额外打磨修配就能贴合；整个拉手向外凸出的高度控制在合理范围，既保证手掌可以完整环握住杆身，又不会因为凸出过多在车辆经过窄巷、林区作业时剐蹭障碍物。杆身的弯折角度经过受力校核，当人站在地面登车时，手部自然抬起的高度刚好落在杆身最粗的握持区段，开关门时拉力沿着杆身轴线方向传递到两端固定点，不会在弯折处产生额外的扭转力矩。考虑到户外使用场景，杆身所有转折位置都做了大圆角过渡，不存在直角凹槽，雨水冲刷后不会积存泥沙，表面做哑光纹理处理，长时间阳光暴晒也不会出现反光晃眼的问题，冬季低温环境下握持也不会像裸露金属件那样过快带走手部热量。

　　在整车装配流程里，这类拉手的安装点位需要在车门焊装阶段就提前在钣金内侧焊接对应的螺母座，总装工位只需将拉手法兰对位、拧紧紧固件即可，不需要在车门外板二次钻孔破坏漆面防腐层。和普通内嵌式车门拉手相比，这款外置弯臂拉手的可承受拉拔载荷更高，即使穿戴厚重防寒手套、手部沾有油污，也能完整抓握施力，尤其适合矿山作业车辆、农用机械、应急救援方舱这类使用环境粗放、操作人员经常佩戴防护手套的场景。建模过程中所有壁厚都保持均匀过渡，拐角处没有出现壁厚突变，不管后续采用铝合金压铸还是增强尼龙注塑成型，都能避免冷却过程中出现缩痕、内应力开裂的问题，两端安装孔的同轴度、法兰面的平面度都按照装车公差设定，实物装配后不会出现一端贴合、另一端翘起的情况。
