手持填缝抹刀铲刀结构三维造型

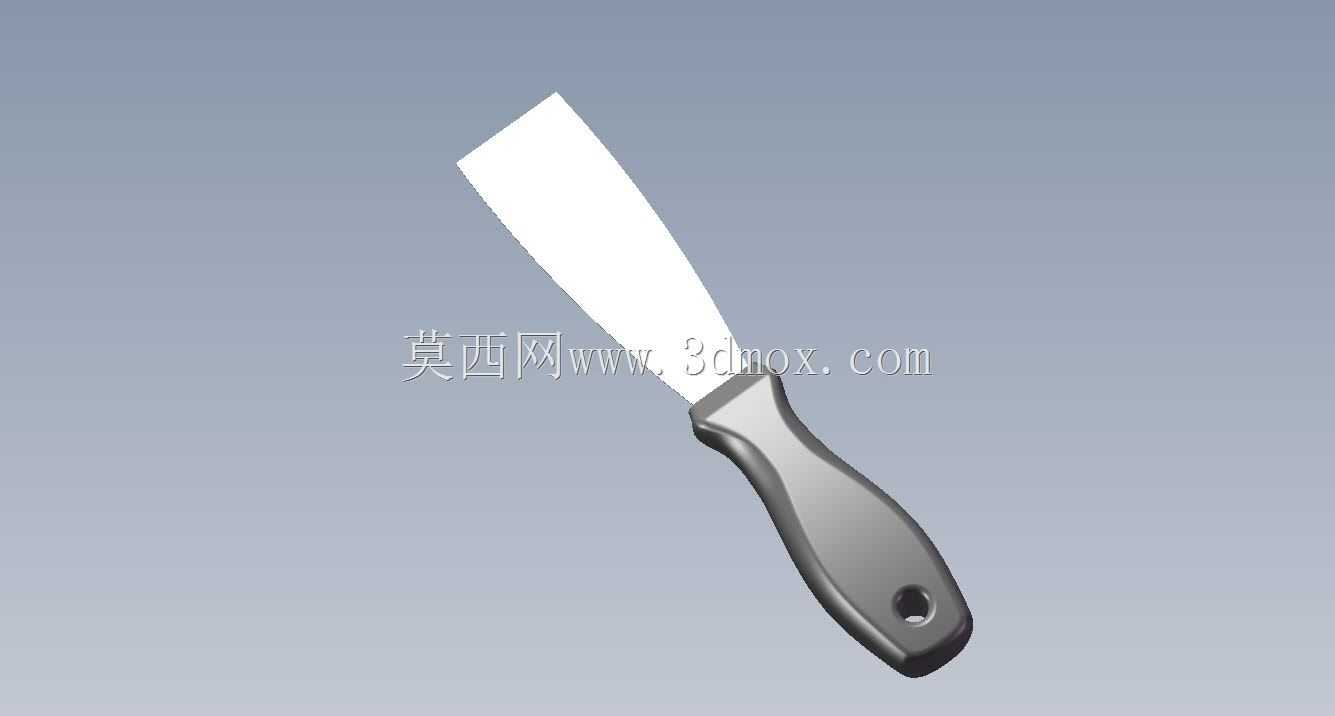

　　该模型呈现的是一把手持式抹刀，也可作为窄幅铲刀、填料刮刀使用，整体由前端平直工作刀片和后端人体工学握柄两部分组成，属于装修、装配、维修现场非常常见的手动五金工具。刀身采用窄长平板形态，前端刃口平直、端部略带斜切，适合伸入缝隙、边角、窄槽内进行腻子填补、密封胶修整、涂料刮平、残胶清理以及薄板表面附着物铲除。与宽幅抹灰板不同，这种窄刀更强调局部操作的可控性，操作者可以通过手腕小角度转动控制刮涂厚度，在门窗框收口、瓷砖缝隙处理、设备底座填缝、模具表面清洁等场景中使用频率较高。

　　从结构设计上看，刀片部分从前端工作区向根部逐渐加宽并过渡到柄部连接段，这种形态既保证刃口有足够的平直接触长度，又能在根部提高抗弯截面，避免大力推刮时刀颈处出现应力集中。刀片与手柄的连接采用嵌入式收口结构，刀根伸入柄体前端，外形上形成连续的肩部过渡，能够在推压时把载荷分散到握柄前端，而不是集中在单一插接点。实际产品中该位置通常通过铆钉、注塑包胶或压铸夹紧实现固定，三维造型时需要重点保证结合面贴合、肩部无突变尖角，以便后续出工程图时标注连接方式和装配间隙。

　　握柄是该模型造型特征较明显的部分。柄体采用流线型曲面，沿长度方向有明显的粗细变化：靠近刀根处较窄，便于手指靠近刀身进行精细控制；中段略微膨出，形成掌心支撑区；尾部再次收窄并做出悬挂孔。柄身两侧曲面贴合手掌握持轨迹，下边缘呈柔和弧面，适合正手握持推刮，也适合反手握持进行铲削动作。尾部圆孔用于穿绳或悬挂收纳，孔径和端部壁厚需要满足常规挂钩直径，同时避免孔边过薄导致摔落开裂。对于注塑手柄而言，外形曲面还应考虑脱模方向，尽量保持主拔模方向一致，侧面减少深凹槽和倒扣；若采用双色注塑或表面包胶，则可在模型中预留软胶覆盖区，提升潮湿环境下的防滑性。

　　尺寸边界方面，这类工具通常控制在单手可稳定操作的范围内，刀身长度明显大于柄部长度，整体重心靠近刀根，使刮涂时前端压力更容易传递。刀片宽度较窄，适合线状和小面积作业；厚度方向保持薄而平直，既要保证刃口有弹性贴合能力，又不能过软导致推铲时卷边。手柄外径应容纳成人四指握持，截面不宜做成圆形光面，通常通过微弧面和侧向收腰形成防转效果。建模时可先建立刀片中心线和刃口基准面，再拉伸得到刀身主体，随后用曲面放样构建手柄，并在两者交接处做连续过渡；尾部悬挂孔需与柄体外形保持合理壁厚，刃口端部可做出微小倒角以表现实际磨削边界。

　　在工程应用中，该类工具虽结构简单，但对曲面握持舒适度、刀柄连接强度和刃口直线度有明确要求。模型可用于手动五金产品外观方案比对、注塑手柄分模分析、刀身冲压工艺讨论以及装配干涉检查。若进入深化设计，还可在柄部增加材质分区、表面纹理区域、铆钉孔或包胶结构；在刀身部分补充材料厚度、硬度和刃口磨削角度，使外观造型进一步转化为可加工、可装配、可现场使用的产品结构。
