玻璃瓶体吹塑成型对开模具结构

　　这套对开式模具主要服务于玻璃器皿吹制成型工序，常见于瓶罐、装饰容器、异形玻璃制品的小批量试制与量产工装开发。模具沿产品中分面拆分为左右两半，合模后内部形成完整的瓶体轮廓型腔；吹制时熔融玻璃料坯置入型腔，经吹气膨胀贴模，冷却后开模取出成品。

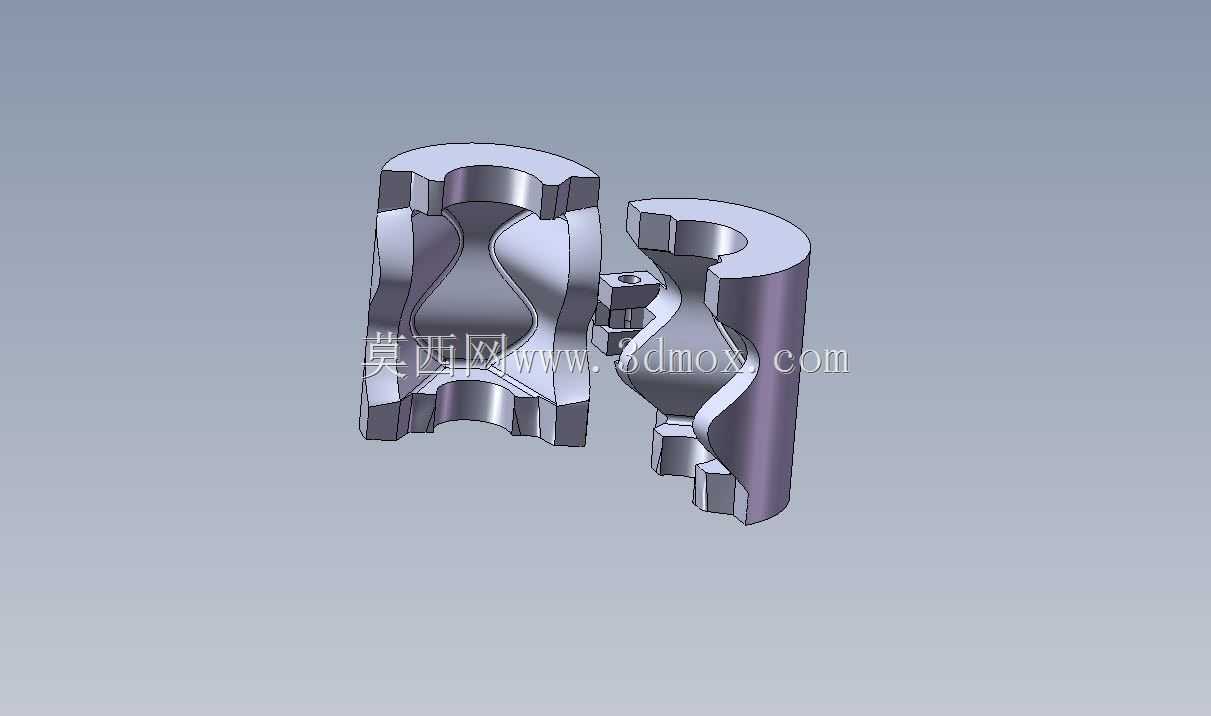

　　从结构上看，两半模体外侧采用近似圆柱的包络外形，便于装入吹瓶机模架或回转式制瓶设备的夹模座；分型面经过产品最大轮廓线布置，能够减少玻璃件在脱模时的卡滞，也使飞边集中在中分面，后续修整路径明确。型腔曲面不是简单回转面，中段存在内收与外扩过渡，对应玻璃瓶身的腰线、弧腹和收口区域，建模时需要保证左右型腔在合模状态下连续光顺，避免错台造成瓶身棱线错位。

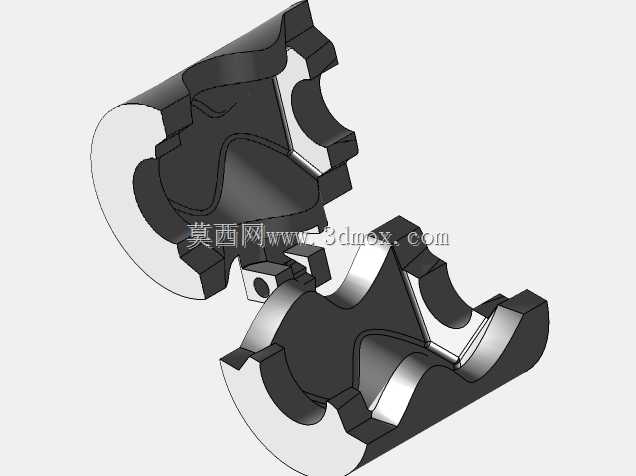

　　模体端部设置了与设备夹爪配合的平直定位边和台阶面，安装时以分型面贴靠、外侧圆弧落座，再由设备锁紧机构压紧。侧面可见小型定位与连接结构，用于两半模具开合过程中的导向、限位或附件安装；这些特征在三维设计中不能只按外观处理，需要结合模架开合行程核对干涉边界，尤其要检查铰链侧、锁紧侧和吹气机构入口之间的空间关系。

　　实际工程中，这类模具的核心不在外形复杂度，而在型腔与制品收缩、冷却和排气之间的协调。玻璃吹制冷却后会产生收缩，型腔尺寸不能直接等同于成品尺寸，需要按制品形状、壁厚和冷却条件预留补偿；曲面转折处若排气不畅，料坯不能完全贴模，瓶身会出现波纹、局部欠型或表面麻点。因此模型在分型面、型腔边角和配合止口处应保留清晰的工程特征，方便后续追加排气槽、冷却通道或表面处理要求。

　　设计思路上，先依据目标玻璃瓶的外轮廓建立主体曲面，再按中分面切分出左右模仁；随后把模仁外轮廓修整为适合设备夹持的圆柱与平面组合，并在端部加入开合受力所需的加厚区。型腔根部和口部区域承受料坯放入、吹气膨胀和开模拉扯的反复作用，壁厚过渡应避免突变，转角处宜保留合理圆角，降低热应力集中。

　　外形尺寸方面，模型呈现的模体高度与瓶身成型长度相匹配，外侧圆弧直径决定其能否进入标准吹瓶夹座；分型面宽度、端部台阶高度和侧部凸台位置都属于安装边界，选型时需与设备模架开口、夹爪行程、锁紧块厚度逐项核对。若用于多工位回转设备，还要确认半模旋转半径，防止模具在转盘换位时与相邻工位碰撞。

　　该结构也可迁移到塑料吹瓶、玻璃艺术器皿试制等相近场景，但材料不同会影响冷却通道和表面硬度要求。对结构设计人员而言，三维模型不仅要表达瓶体外观，更要把分型、定位、夹持、开模取件和热变形补偿这些工装逻辑落实到可加工的实体特征中，才能直接支撑后续数控加工、装配调试和成型工艺验证。
