长条镂空式流体过滤构件结构设计

　　这款长条形态的过滤构件，最初是针对狭长安装腔体内部的流体净化需求搭建的三维结构，整体采用长条形贯通式布局，适配各类空间局促、轴向安装距离充足但径向排布空间受限的管路与设备腔体。在常规工业过滤场景中，圆形滤筒往往需要占用较大的径向安装空间，在通讯基站配套冷却管路、小型电子设备散热风道、狭长型液压阀组内置油路这类安装场景里，圆形过滤元件要么无法塞入预留腔道，要么会大幅挤占周边管路、电控元件的排布空间，这款长条形过滤架的设计思路，正是为了打破传统滤件的形态限制，顺着狭长腔道的轴向延伸布置，在不额外扩大设备径向轮廓的前提下，最大化滤材的有效展开面积。

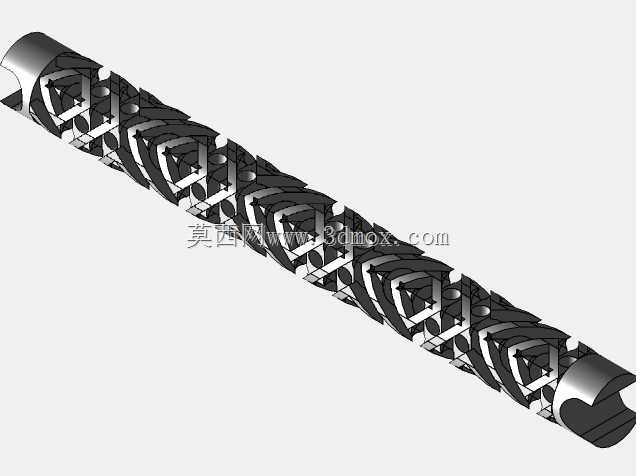

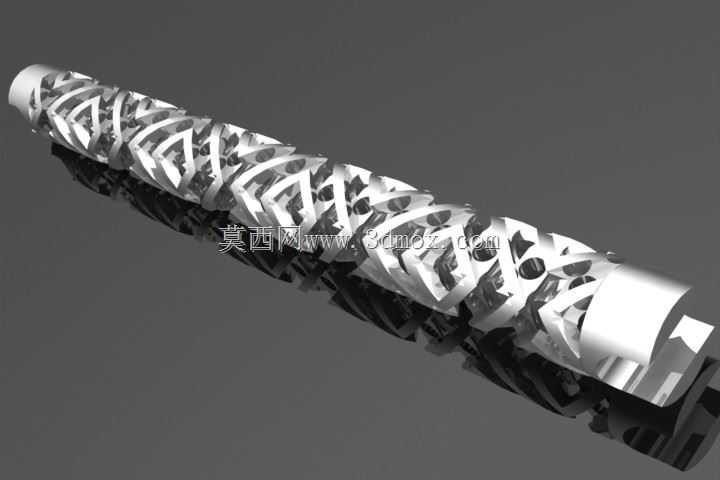

　　从结构细节来看，构件主体为一体化成型的镂空网格骨架，骨架沿长度方向连续排布规整的镂空通槽，网格的筋条宽度、开孔占比都经过受力与通流双重校核：筋条既需要承担滤材铺设后的支撑张力，避免流体正向冲刷时滤材出现凹陷、褶皱甚至破损，又要尽可能降低骨架本身对通流截面的遮挡，减少流体穿过滤件时的局部压损。骨架两端设置了异型定位端头，端头的轮廓与安装腔道两端的卡槽完全匹配，安装时只需将构件沿腔道轴向推入，端头卡入对应定位槽即可完成周向与轴向的限位，不需要额外加装复杂的压盖、紧固件，在狭小的设备内部装配时，单人即可完成操作，后期检修更换滤件时，也可以直接从腔道端部抽出构件，清理表面截留的杂质或者更换表层滤材，维护效率远高于传统内嵌式圆形滤组。

　　在功能特性层面，这款过滤构件的镂空骨架表面可以贴合不同精度的过滤介质：如果用在液压系统的回油支路，可以在骨架外包裹指定精度的金属编织网，拦截油路中磨损产生的金属碎屑、密封件老化脱落的橡胶颗粒，避免这类硬质杂质进入伺服阀、精密液压泵的配合间隙，造成阀芯卡滞、配合面划伤；如果用在电子设备的散热风道内，骨架表面可以附着防尘无纺布或者初效过滤棉，拦截空气中携带的浮尘、纤维碎屑，避免灰尘堆积在通讯设备的散热鳍片缝隙里，降低散热效率，引发设备局部过热宕机；如果用在小型给排水或者冷却液循环管路中，也可以在骨架外复合微孔滤膜，滤除循环液里混入的悬浮杂质，保证循环介质的清洁度。

　　设计过程中首先要锚定的就是安装边界尺寸：构件的整体长度需要和腔道的有效安装深度匹配，两端端头的轴向定位面之间的距离要预留0.5到1毫米的装配间隙，避免加工公差累积导致构件装入后出现轴向顶死、无法到位的问题；构件的横截面轮廓要比腔道的内孔轮廓小1到1.5毫米，既保证构件可以顺畅推入，又能在外部包裹滤材后，滤材外缘刚好贴紧腔道内壁，避免流体从滤件和腔壁的缝隙处旁通，出现未经过滤的流体直接流向下游的短路问题。骨架的网格排布方向也做了针对性优化，沿流体流动方向的筋条做了小角度的导流倒角，流体接触筋条时不会形成强烈的紊流区，既能降低压损，也能减少杂质在筋条背面的沉积，延长滤件的容污周期。

　　在实际选型适配时，技术人员可以根据现场的通流流量、允许压损范围调整骨架的开孔率：流量大、压损要求严格的场景，可以加大镂空开孔的尺寸，提升有效通流面积；杂质含量高、需要更长维护周期的场景，可以适当加密筋条排布，提升骨架的支撑强度，避免外层滤材在高压差下出现破裂。两端的定位端头还可以根据不同设备的接口形式做衍生修改，比如加装密封圈沟槽、快装卡扣结构，适配不同压力等级的管路工况，整个三维结构把支撑、定位、滤材承载三个核心功能整合在单一长条构件上，没有多余的零散零件，既降低了加工制造成本，也减少了装配环节的零件管控难度，在各类狭长空间的流体净化场景里，相比传统形态的过滤元件有着不可替代的布局优势。
