双轮自平衡移动机器人车体结构

项目分类:工业机器人 发布时间:2022-06-09 ID:654653
  • 双轮自平衡移动机器人车体结构
  • 双轮自平衡移动机器人车体结构
  • 双轮自平衡移动机器人车体结构
  • 双轮自平衡移动机器人车体结构
  • 双轮自平衡移动机器人车体结构
  • 双轮自平衡移动机器人车体结构

  这套双轮自平衡移动机器人结构面向教学实验、小型巡检演示和嵌入式控制开发场景,核心用途是在两轮支撑条件下完成直立保持、原地转向和短距离移动。与四轮底盘相比,双轮自平衡车体对重心布置、轮轴同轴度、电机安装刚性和姿态采样稳定性更敏感,因此建模时不能只把外壳做成外观件,而要把电池、控制板、驱动板、传感器和轮系的相对位置一起纳入结构约束。

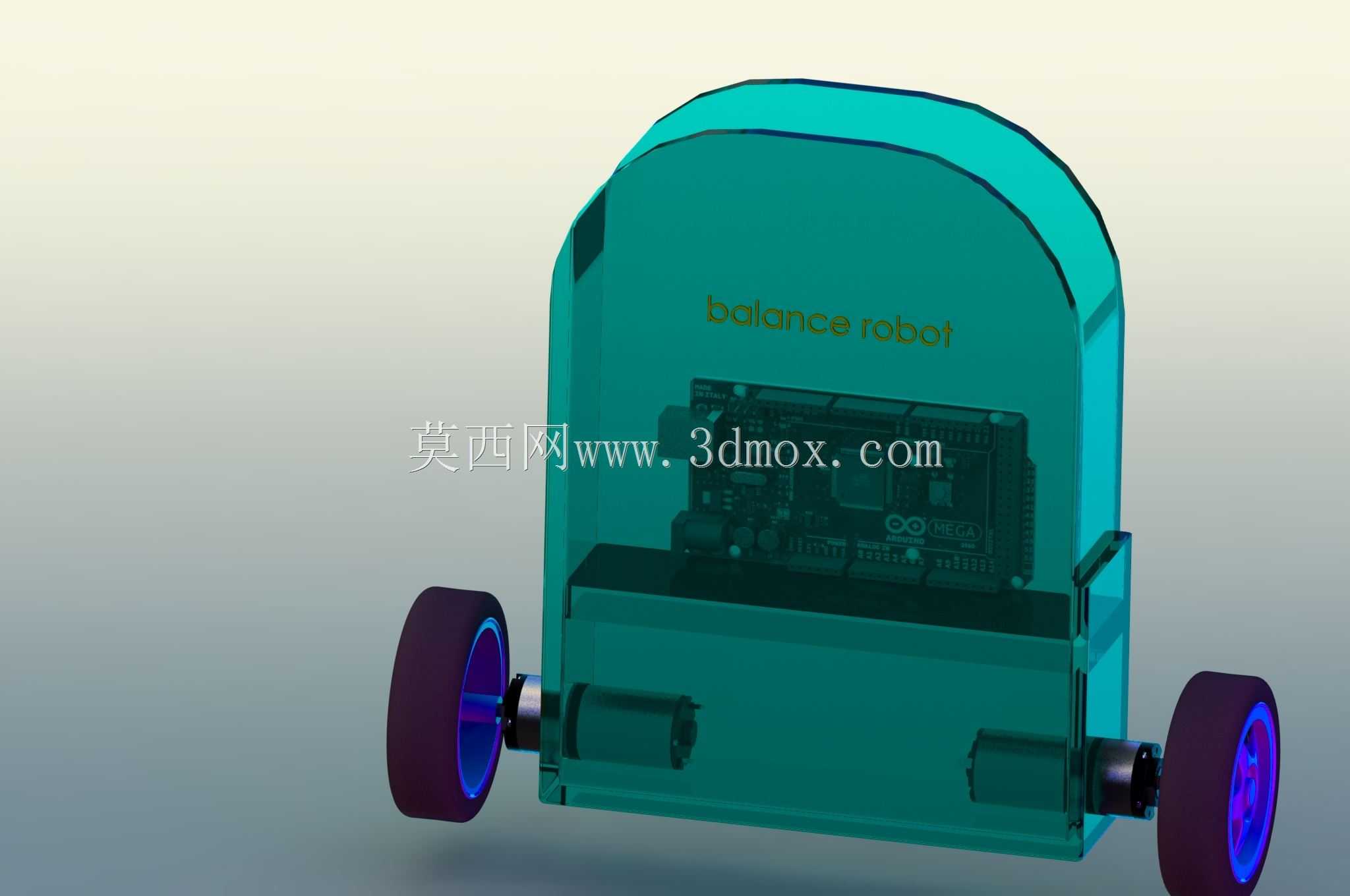

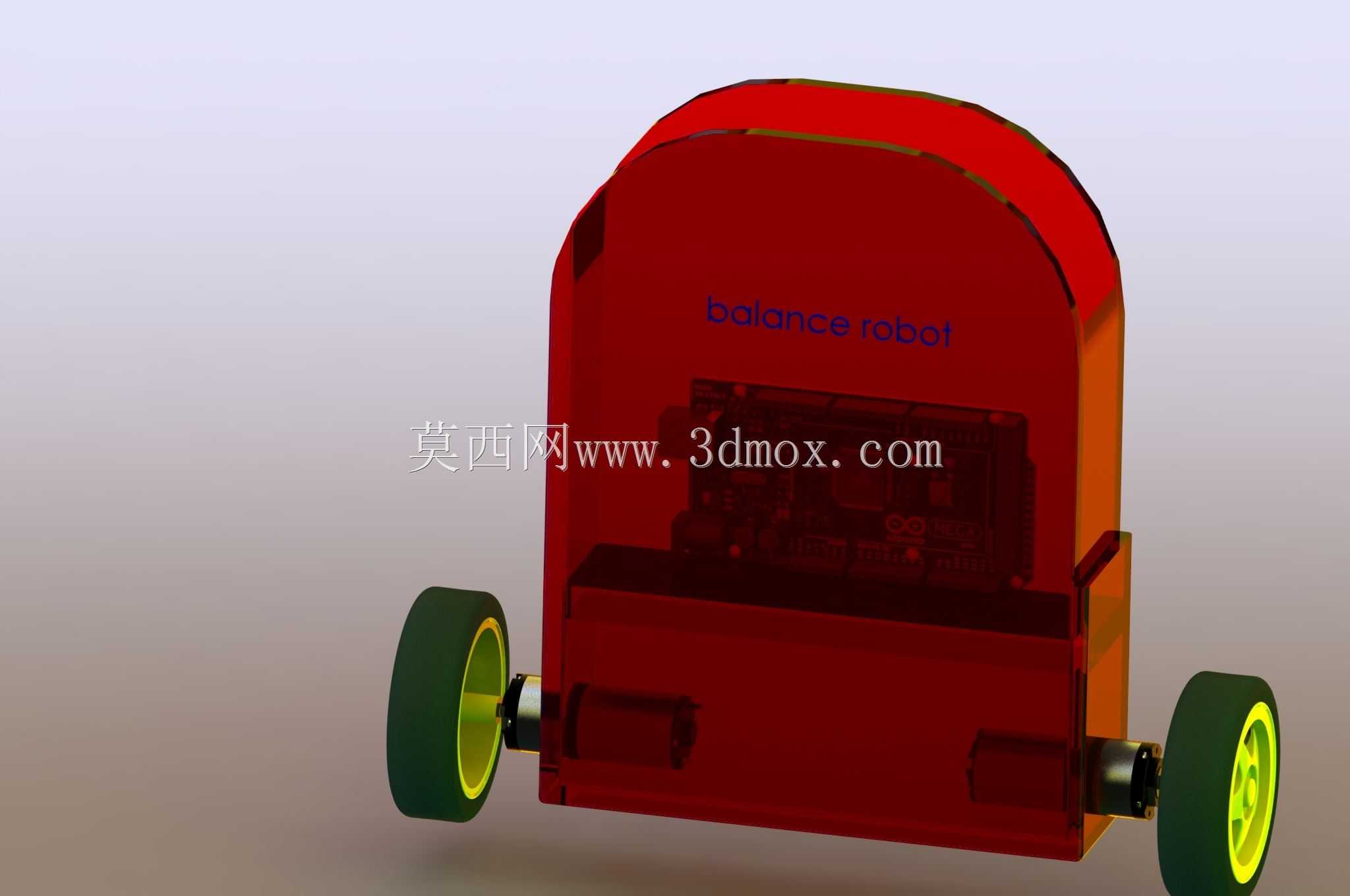

  车体采用立式窄身布局,上部为圆弧过渡的控制与电池容纳腔,下部为轮轴、电机和传动安装区。两个车轮分别布置在机身左右两侧,轮轴中心线贯穿下部箱体,整机重心被控制在轮轴附近并略偏上方,便于控制算法通过倾角变化实时修正运动状态。外壳前侧预留标识区域,内部空间按层叠方式划分:上层可放置主控板和接线,中层适合布置电池,下层靠近轮轴位置安装电机、驱动模块及配重件。这样的排布能减少高重心器件晃动对姿态判断的影响,也便于线束沿内腔立柱走向固定。

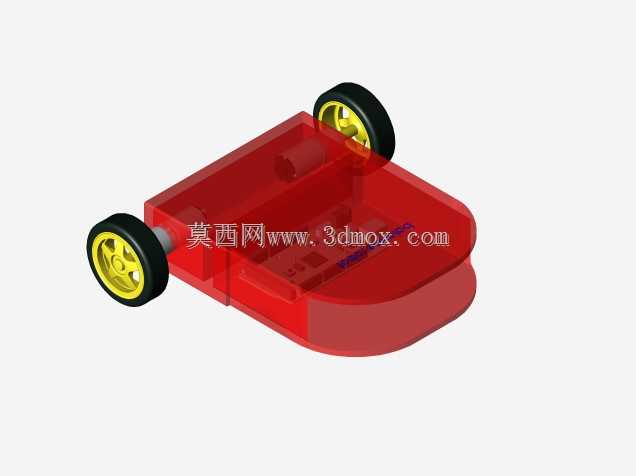

  从实际装配角度看,左右轮系需要保持严格同轴。模型中车轮通过轮毂与驱动输出端连接,轮体外侧采用较宽的圆柱接触面,适合在平整实验台面、硬质地面或展示场地运行。轮距决定了转向时的横向稳定性,也影响机身外壳的最大宽度;若后续增加外扩轮距,应同步校核底盘侧板、电机固定座和轴端紧固件的受力。机身底部不宜过低,因为双轮机器人在加减速和姿态修正过程中会出现前后俯仰,底面前后边缘需要保留足够离地间隙,避免起步或制动时磕碰地面。

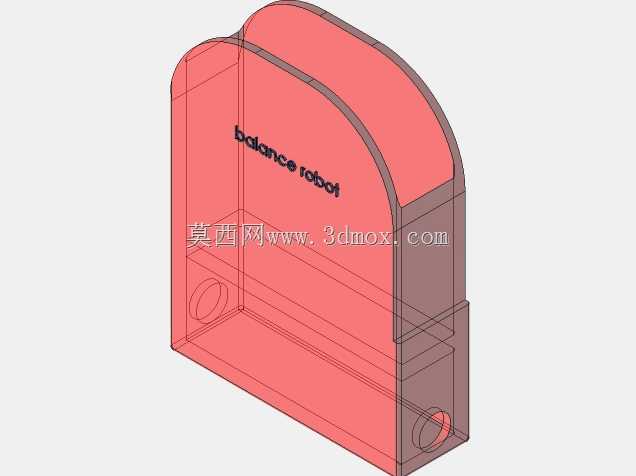

  结构设计上,后高前低的弧形壳体既形成保护罩,也为内部元器件提供安装墙面。侧板与底板之间应采用可拆连接,方便调试阶段反复取放控制板和电池;电机安装位需要设置贴合面或止口,不能仅靠螺钉侧向夹紧,否则正反转切换时容易产生位移。轮轴附近是整机载荷传递最集中的区域,轴承、联轴器或电机轴伸出端都应在三维装配中检查干涉,尤其要关注车轮内侧面与箱体侧壁之间的间隙,防止装配公差累积后出现摩擦。

  功能实现方面,该类机器人依靠姿态检测获取倾角与角速度,再由控制器驱动左右电机进行差速调节。直线行进时,两轮同步加速或减速;转向时,通过左右轮速度差完成小半径回转;静止时,系统持续输出微小修正量维持直立。结构设计需要为加速度计、陀螺仪等采样元件提供稳定安装面,传感器板应尽量靠近整机重心区域,并远离强振动源和大功率驱动板,以降低噪声对平衡判断的干扰。

  安装边界上,外形宽度由车轮外缘决定,高度主要受上部壳体和内部电池层数影响,深度则需兼顾前后俯仰安全角。外壳前后下缘应做成避让形态,左右轮外侧可略宽于机身,以提高侧倾方向的稳定裕度。维护时,上部盖板或前罩需要能够快速开启,电池仓位应靠近重心并设置固定绑带或压条,电源开关、充电接口和调试接口可布置在侧面或后上方,避免在机器人前倾时接触地面。

  在三维建模过程中,应重点完成轮轴同心、电机固定、内腔堆叠、线束通道和外壳拆装顺序检查。对教学用户而言,该结构不仅是展示外观,更承担控制算法验证、传感器安装、驱动调试和机械装配训练的作用;对小型演示机器人开发而言,这种两轮平衡方案结构紧凑、转向灵活、零件数量少,适合在有限空间内完成自主移动与姿态控制实验。
