伺服驱动式安全气阀结构设计方案

项目分类:3D模型 发布时间:2021-09-27 ID:289054
  • 伺服驱动式安全气阀结构设计方案
  • 伺服驱动式安全气阀结构设计方案
  • 伺服驱动式安全气阀结构设计方案
  • 伺服驱动式安全气阀结构设计方案
  • 伺服驱动式安全气阀结构设计方案
  • 伺服驱动式安全气阀结构设计方案

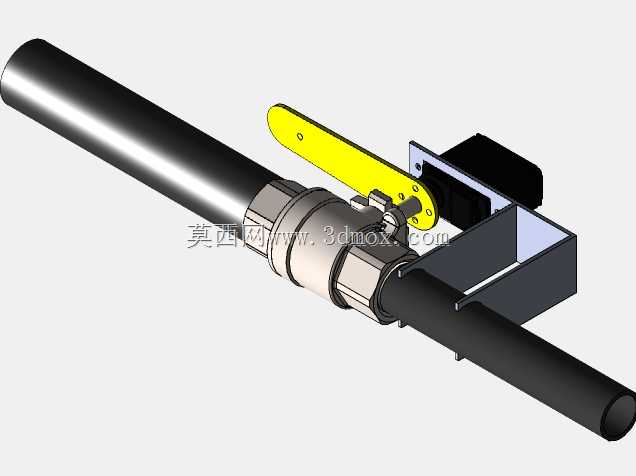

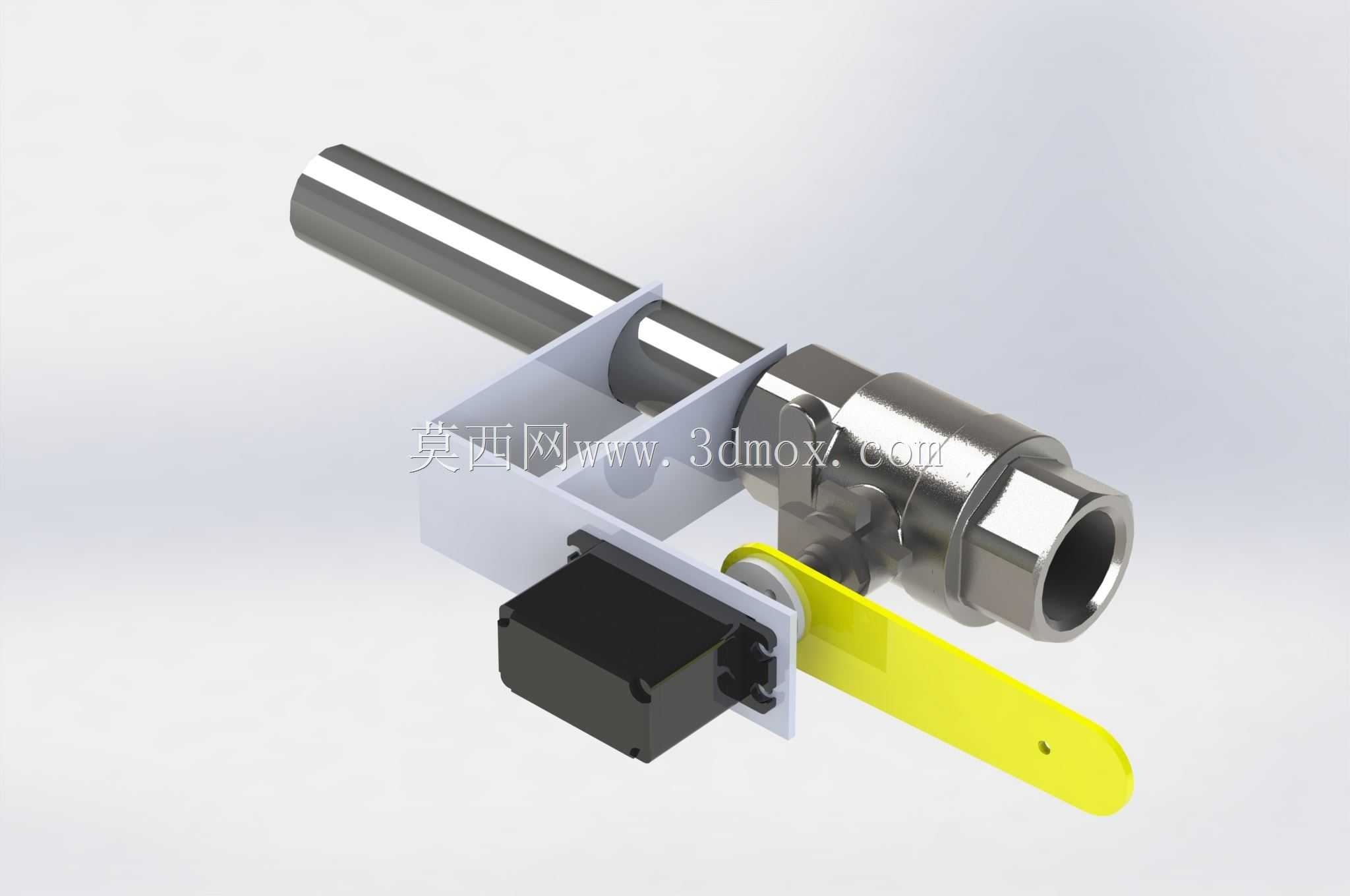

这款伺服驱动的安全气阀,主要面向中小通径的低压气体管路场景设计,常见于实验室气路管控、小型工业供气支路、特种装备配套气路这类需要精准启闭、快速截断的工况,替代传统手动球阀完成自动化通断控制,同时兼顾紧急状态下的安全截断需求。从结构布局来看,设计时将标准内螺纹球阀作为核心通断主体,侧置安装微型伺服驱动单元,通过L型黄色拨杆直接联动阀杆,省去了复杂的齿轮减速传动结构,既压缩了整体安装占用空间,也减少了传动环节的间隙累积,保证阀位控制的重复精度。安装支架采用折弯式钣金结构,一侧通过卡箍结构抱紧球阀阀体中段,另一侧预留伺服电机的螺丝安装孔位,支架上开设的腰型孔可适配不同批次阀体的尺寸公差,装配时可微调电机与阀杆的相对位置,避免拨杆运动过程中出现卡滞。整体结构沿管路轴向的延伸长度控制在合理范围,径向突出管路的尺寸集中在电机安装侧,排布管路时只需在阀体侧方预留对应电机的安装与检修空间即可,不需要额外改动原有管路的走向。拨杆的长度经过匹配计算,刚好适配所选微型伺服的输出转角范围,伺服转动到极限位置时,拨杆刚好带动球阀完成全开到全关的90度回转,不会出现过转顶死或者回转不到位导致的内漏问题。设计时特意将拨杆设置在支架与阀体之间的空隙处,外部没有突出的尖锐结构,避免现场安装运维时误碰导致阀位变动。气路接口采用标准内螺纹连接形式,可直接对接同规格的气体管路接头,不需要额外加工过渡连接件。驱动部分选用的微型伺服可直接接收标准控制信号,接入设备的自控系统后,可根据管路压力、流量信号或者上位机指令自动调整阀位,也可在检测到管路泄漏、下游压力超限时快速截断气路,相比传统电磁阀,这种结构的阀门在全开状态下流道完全通畅,压损极小,不会对气路流量造成额外损耗,同时伺服驱动的启闭过程平缓,不会产生水锤效应冲击管路元件。整套结构的零件拆分逻辑清晰,球阀部分采用标准成熟件,只需要单独加工安装支架与联动拨杆即可完成整套装配,加工成本低,后期维护时可单独更换驱动单元或者阀体,不需要整体报废替换。
