台式带传动锯切机床结构设计

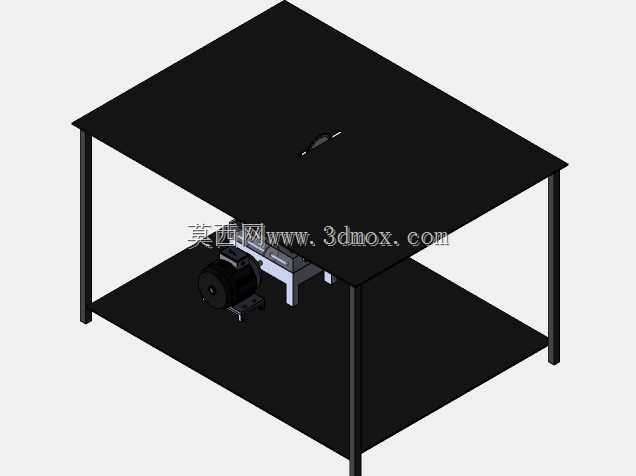

　　该锯切机床采用台式框架布局，整体由底部承载平台、四根立式支撑立柱、顶部工作台面、中部锯切执行组件、驱动电机、带传动机构及张紧调节单元构成，属于小型固定式锯切加工设备，主要面向小件金属型材、非金属棒料、塑料件、木质试样及教学实训场景中的直线切断作业。设备将锯片布置在顶部工作台面的开槽位置，锯片仅露出必要的切削高度，工件在台面上推送进给，切割区域下方预留完整的传动与动力安装空间，这种布置方式能够把旋转部件、皮带和电机集中封闭在机架内部，既减少操作人员接触运动件的概率，也便于排屑、观察和日常维护。

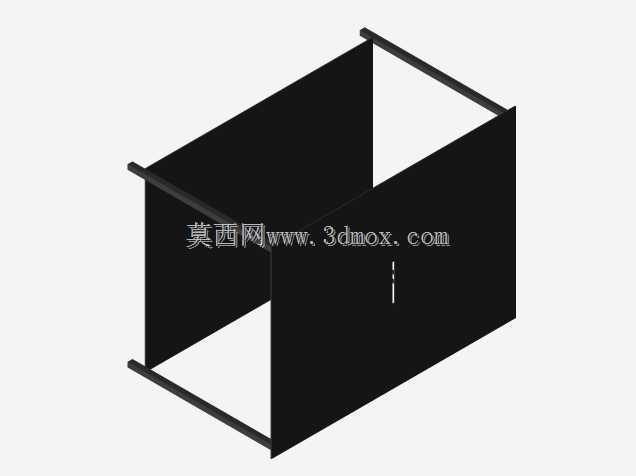

　　从实际使用逻辑来看，这类设备适合安装在维修工位、实训车间、样品制作区以及小型加工单元中，用于完成长度不大、截面尺寸有限的坯料切断。工作台面承担工件支承和导向作用，台面开设的窄缝为锯片通过提供边界，缝宽需要控制在既能避让锯片摆动、又不影响小尺寸工件平稳放置的范围内。机架采用四点支撑结构，立柱连接上下两层平台，下层平台用于固定电机和锯切主轴组件，上层平台承受工件推送时的侧向力与下压载荷。设计时需要重点控制上下平台的平行度以及立柱安装面的垂直度，避免台面受力后产生明显形变，导致锯片切削轨迹偏移。

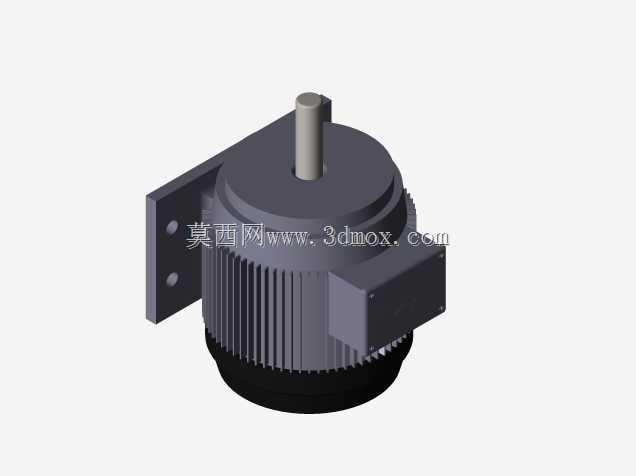

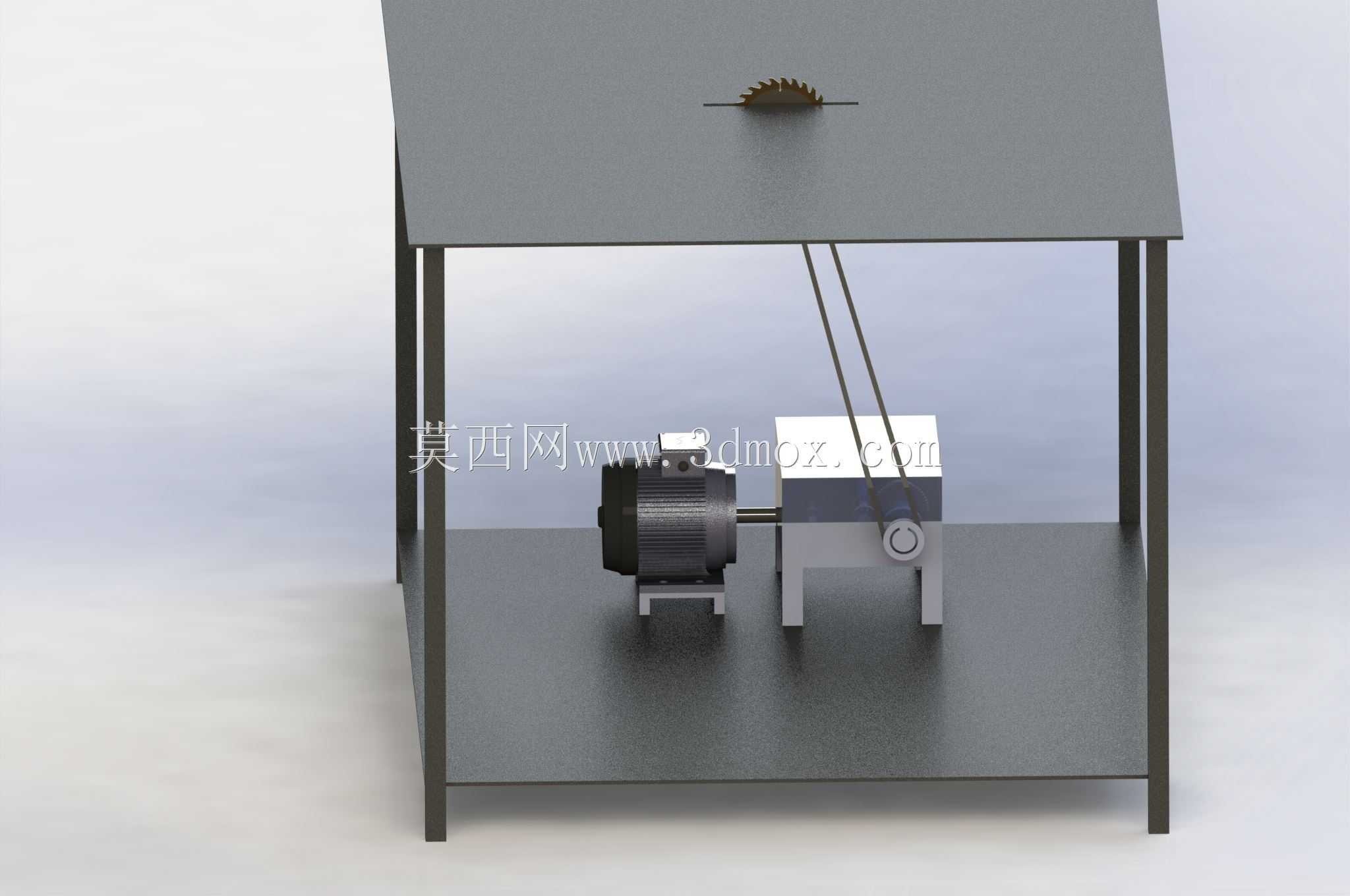

　　动力传递采用电机经皮带带动锯片轴的方案。皮带传动能够在电机与主轴之间形成一定缓冲，降低锯片切入瞬间的冲击对电机轴的影响，同时通过带轮直径匹配可获得适合锯切的转速。电机安装在下层平台一侧，锯切主轴组件布置在靠近台面开槽的位置，两者之间通过两根皮带连接。带传动中心距、带轮包角和皮带张紧程度直接影响传动稳定性，因此电机底座或主轴支座需要预留调节位置，通过位移改变中心距，实现皮带安装和后期张紧。若张紧不足，皮带在启停和负载变化时容易打滑；若张紧过大，则会增加轴承受力并加剧皮带疲劳。

　　锯切执行部分由锯片、主轴、轴承支承和支座组成。锯片上半部分穿过工作台面，下半部分位于机架内部，主轴支座需要承受切削阻力、径向力和一定振动。轴承座的安装面应与下层平台可靠贴合，支座高度决定锯片相对台面的露出量，也决定锯片中心线与台面开槽的相对位置。建模时需要保证锯片旋转平面与工作台开槽中心线重合，偏差过大时会造成锯片与槽壁摩擦，或者使工件切口偏斜。锯片防护罩在完整工程设计中不可省略，当前结构可在台面下方和锯片非工作侧增加包覆件，仅保留切削所需区域外露。

　　外形与安装边界方面，设备整体呈立方体框架形态，占地面积小于常规工业锯床，适合固定放置在平整工作台或独立地基垫铁上。底部平台需要预留电机安装孔、主轴支座安装孔、皮带张紧调整空间以及排屑清理空间；顶部工作台四周应留出工件推送和人员操作距离，尤其是锯片前方和侧方不能布置干涉物。机架高度既要满足操作人员站立送料的舒适性，也要保证下部电机、皮带轮和主轴组件具有足够装拆空间。立柱之间的跨距决定整机刚性，若台面承载较大工件，可在立柱中部增加横向连接杆或斜撑，以抑制切割过程中的晃动。

　　结构建模过程中，应先建立上下平台与立柱的骨架关系，再确定台面开槽中心线，随后以该中心线为基准布置锯片、主轴和轴承座。电机位置不必与锯片轴处于同一刚性箱体中，但必须保证两轴平行、带轮共面。带轮共面误差会造成皮带跑偏和边缘磨损，因此在装配阶段需要通过垫片或支座侧向调节进行校正。电机底座宜开设长圆孔，方便沿皮带张紧方向移动；主轴支座则应采用较稳定的定位面，减少切削振动引起的位置变化。

　　从功能扩展角度看，该机床可在台面上增加靠山、定位挡块或简易进给夹具，用于定长切割和直边切割；对安全要求较高的场景，可增加锯片护罩、急停按钮、防误启动开关和排屑口。若用于金属件切割，还应考虑切削液或润滑装置的安装位置，避免液体直接流向电机和皮带。整体结构并不复杂，但对基准统一、轴系平行、机架刚性和安全防护有明确要求，适合作为小型锯切设备方案设计、教学演示以及通用切割工装开发的三维结构参考。
