多关节夹持式工业机械臂结构设计

这款多关节夹持式机械臂主要面向轻载工业自动化作业场景设计，可适配3C电子组装、小型零部件分拣、教学实训演示、轻工产品搬运等多种作业需求，能够在固定工位完成重复性的取放、转运、简单装配动作，替代人工完成高频、定位精度要求稳定的重复作业，降低人工操作的疲劳度与操作误差。

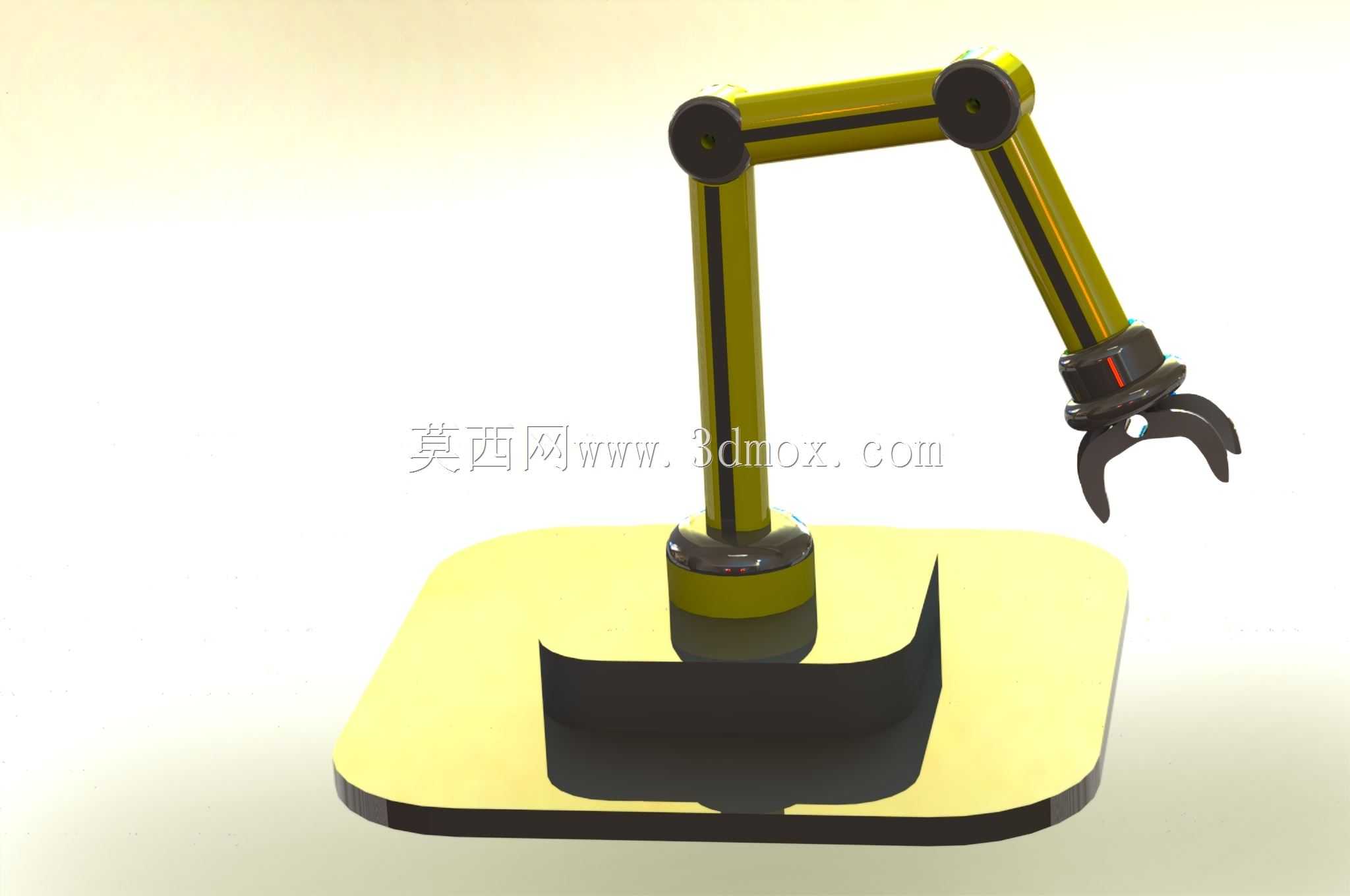

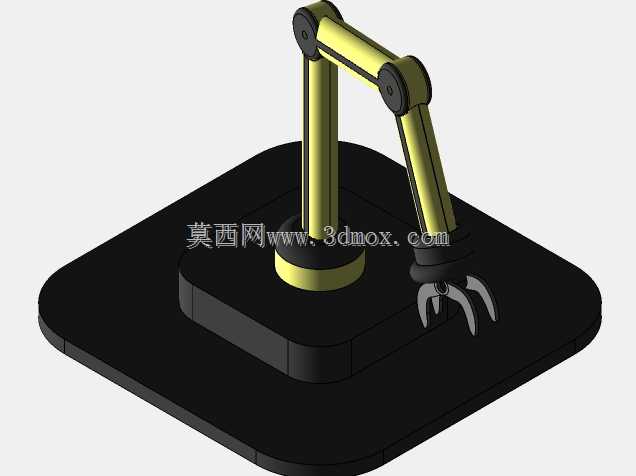

从功能特性来看，该机械臂采用三段式关节串联结构，底座为方形安装基座，可通过螺栓固定在工作台面或专用支架上，基座内置回转支撑结构，可实现整臂360度水平方向回转，覆盖工位周边圆形作业范围；大臂与小臂均采用铰接回转结构，两个关节处配置阻尼限位结构，可根据作业需求调整俯仰角度，配合末端夹持器的姿态调整，能够覆盖基座上方立体空间内的作业点位，作业半径可覆盖常规小型工位的操作范围，无需额外增设移动轨道即可完成单工位内的全范围作业。末端采用两爪式夹持执行器，夹爪开合行程适配小型规则零部件的夹持需求，可通过调整夹持力适配不同材质的工件，避免夹伤软质工件表面。

设计思路上，该机械臂优先兼顾结构简洁性与运行稳定性，臂身采用等截面杆状结构，在保证结构刚性的前提下尽可能降低臂身自重，减少关节处的负载压力，提升关节转动的平顺性；关节连接处采用同轴铰接设计，保证转动过程中臂身无偏摆晃动，提升末端定位的重复精度；底座采用大接触面积的方形平板结构，安装时与工作台面的接触面积充足，即使臂身伸展至最大作业半径时，整设备也不会出现倾翻风险，无需额外配置配重块即可保证运行稳定性。外形尺寸方面，整臂直立状态下高度适配常规工作台的安装空间，底座尺寸可兼容标准工业铝型材工作台的安装孔位，安装边界清晰，无需对现有工位台面做大规模改造即可完成部署，臂身转动过程中无外凸尖锐结构，作业时不会与周边工位设备产生干涉，适配紧凑布局的自动化生产线工位使用。

在实际应用中，该机械臂可搭配气动驱动或伺服驱动组件，根据作业节拍需求调整关节转动速度与夹持动作响应速度，既可以作为独立作业单元完成单一工位的简单操作，也可以多台组合搭配输送线完成多工序的连贯作业，结构简单易维护，日常仅需对关节铰接处做定期润滑即可保证长期稳定运行，适合中小批量生产场景的自动化升级改造使用。
