台式铝型材切割锯三维结构设计

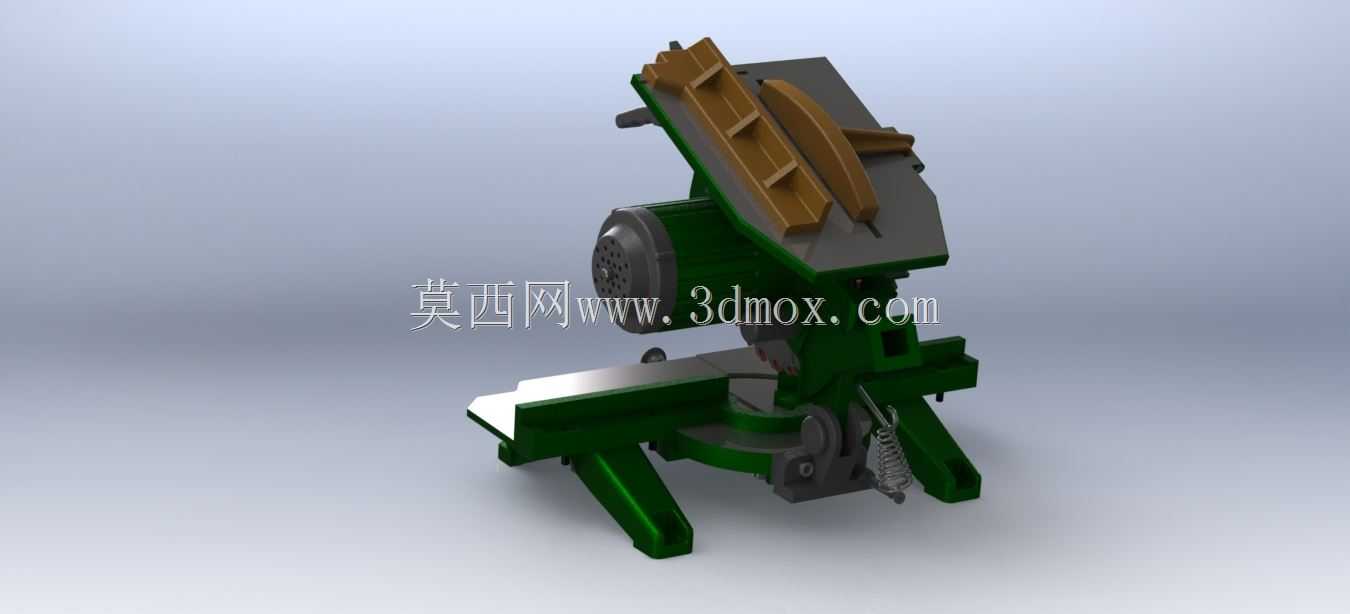

　　该模型呈现的是一台台式型材切割锯，整体结构围绕中小型金属型材、铝棒、薄壁管材和现场装配下料场景展开。设备采用底座、工作台、回转支座、锯切机头、防护罩、操作手柄和电机壳体一体化布置，适合在门窗加工、铝框架装配、钣金维修、实训车间和小型五金加工工位中使用。与手持切割机相比，台式锯的优势在于工件定位稳定、切割角度可控、重复下料一致性更好，操作人员能够通过靠山和夹具约束型材位置，减少手工扶持带来的偏斜与安全风险。

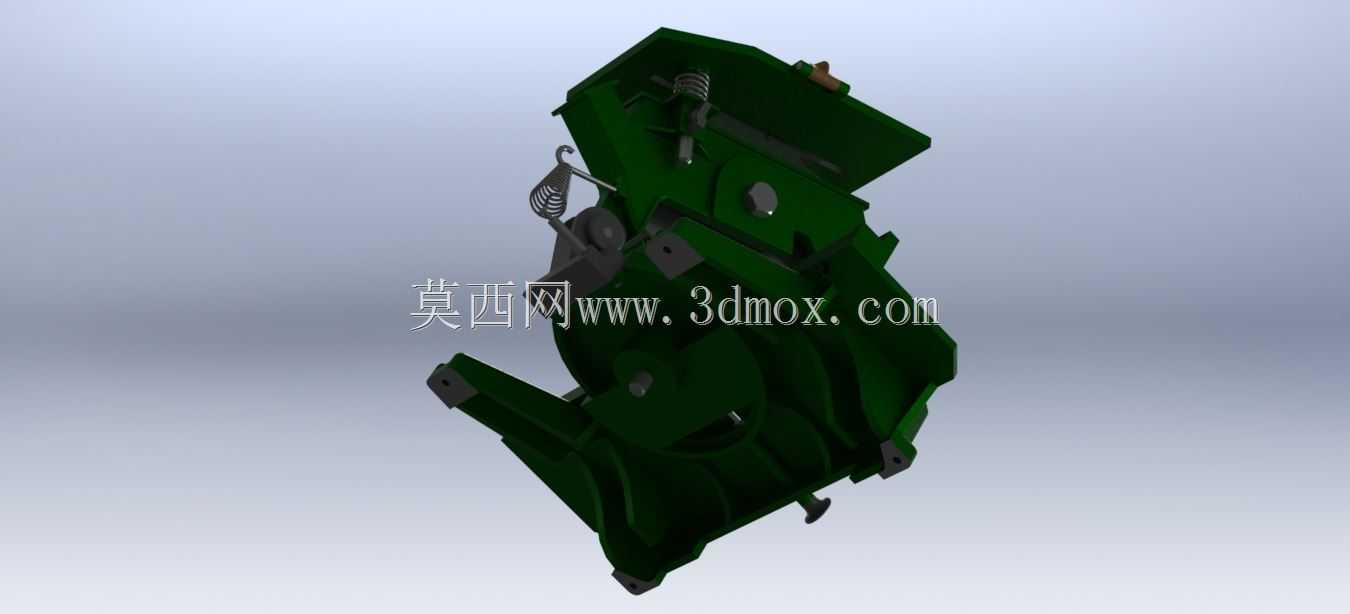

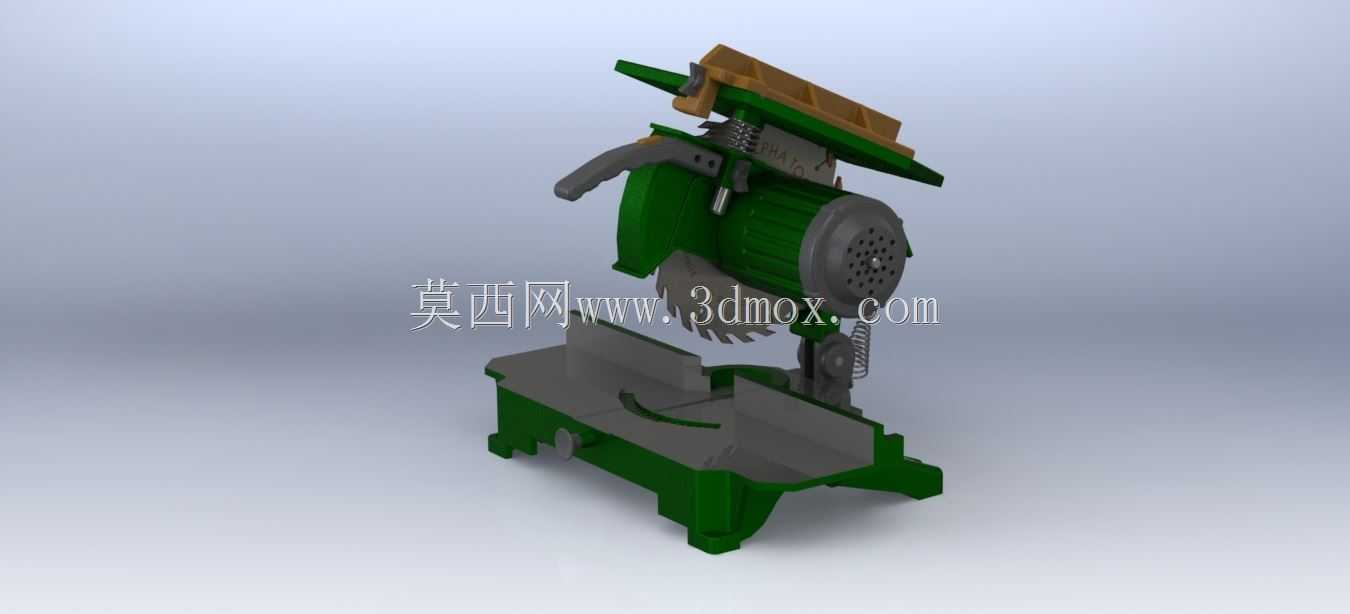

　　从结构布局看，下部底座承担整机承重与落屑导向作用，宽大的支脚形成稳定支撑面，工作台区域预留型材通过空间，能够承托较长铝型材。底座上方设置角度回转结构，锯切机头可相对工作台绕竖直轴线旋转，从而实现常见直切与斜角切割。机头部分通过铰接支架与底座连接，下压手柄位于侧向，操作时沿圆弧轨迹进给锯片；弹簧回位构件布置在铰接区域，松手后机头能够自动抬起，降低连续作业时的抬机负担。这种结构在型材锯、砂轮切割机和小型锯断设备中较为常见，模型对铰链、弹簧、手柄、护罩和电机外形均有表达，可用于检查运动干涉和操作空间。

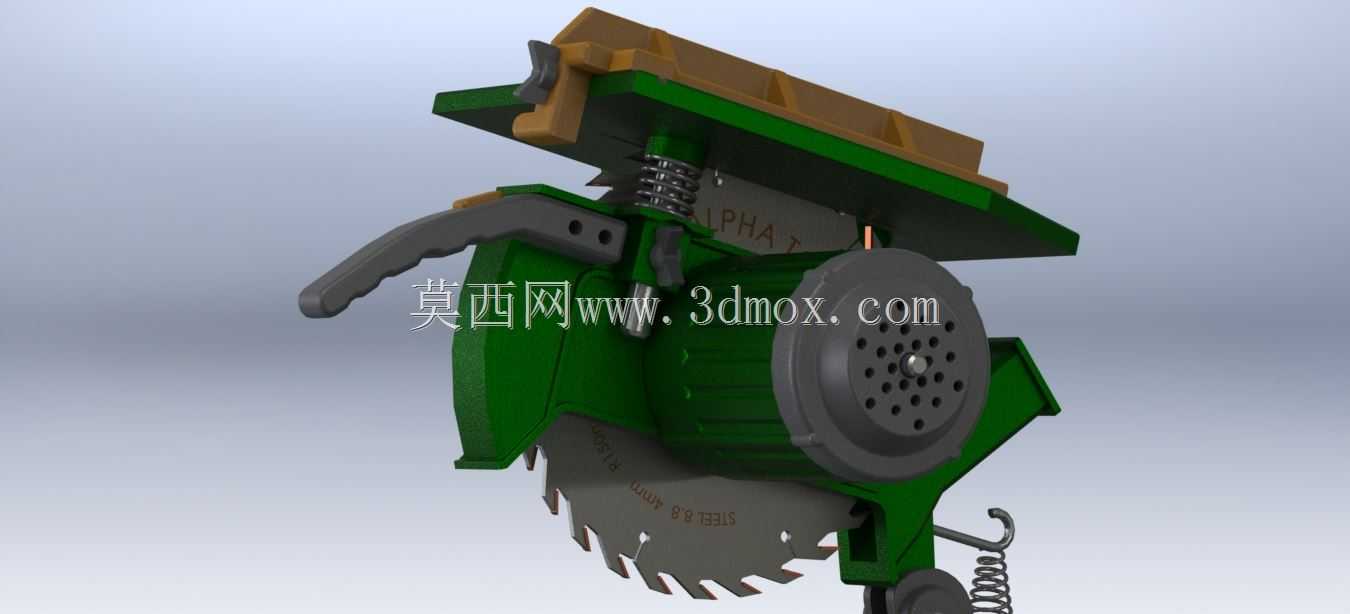

　　锯片区域设置半包围护罩，覆盖锯片上部和侧部，仅在切割接触区留出必要开口。护罩不仅是安全防护件，也影响切屑飞溅方向，因此在设计时需要兼顾锯片拆装、观察切割线和排屑空间。机头后侧的电机壳体带有散热筋和端盖通风孔，外形按风冷电机思路建模；电机轴线与锯片传动关系在装配中需要重点核对，若采用直连结构，应保证输出轴、锯片压板和法兰同轴，若采用带传动，则需预留皮带轮与张紧调节空间。模型中电机、护罩、锯片和摇臂之间的相对位置清晰，可作为概念方案评审时的空间校核参考。

　　工作台面采用两侧承托形式，中间为锯片下行区域，便于型材横跨放置。靠山面与锯片平面的垂直度决定切口端面质量，实际设计中通常需要在靠山或回转盘上设置角度刻度、锁紧手柄和微调结构。对于铝型材切割，锯片进给速度不宜过快，尤其在薄壁多腔型材上，过快下压容易造成毛刺、卷边和夹锯；设备结构应为操作者提供稳定的杠杆比，使下压力通过手柄转化为平滑进给，而不是直接冲击锯片。底座内部可考虑集屑槽或落料口，铝屑较细碎且容易粘附在工作台和护罩内，合理的排屑角度能够减少清理频次。

　　外形边界方面，这类设备需要同时满足工作台宽度、机头抬起高度和手柄回转半径三类空间要求。底座占地应保证长型材切割时机身不倾覆，工作台高度通常取人体站立操作舒适区间；机头抬起后，锯片下缘与工作台面之间要留有型材取放间隙，机头压到底时则不能使锯片与工作台硬接触。侧向手柄在全行程内不得与工件、靠山或操作人员站位干涉，后部电机外壳应留出散热和维护距离。若将设备放入自动化产线或集中下料工位，还需核对电源开关位置、急停可达性、吸尘接口方向以及成品料收集空间。

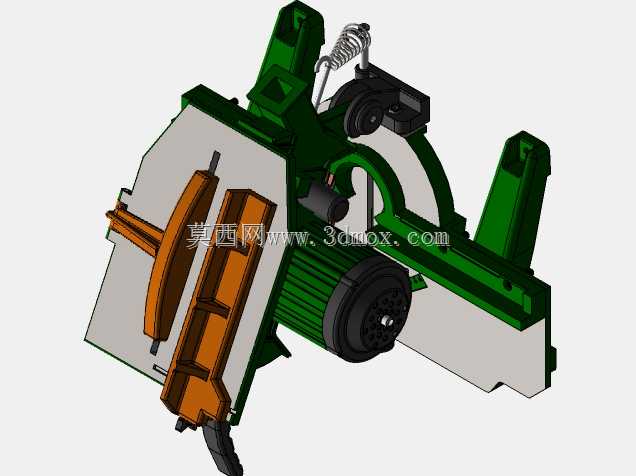

　　建模处理上，该作品把焊接底座、铸件式摇臂、塑料护罩、金属工作台、弹簧回位件和手持操作件区分成不同形态，外观色彩以绿色机身、灰色台面和黑色护罩为主，便于识别部件层级。对于后续深化设计，可在现有外形基础上补充锯片压板、轴承座、锁紧螺栓、角度刻度、可调靠山和安全互锁结构；若面向批量制造，还需进一步明确电机功率、锯片直径、主轴转速、切割截面范围和防护等级。整体而言，该三维结构较完整地表达了台式型材切割锯的工作原理与主要装配关系，适合用于锯切设备方案展示、机构运动分析、工位布局校核以及教学演示。
