精密自紧式钻夹头夹持机构

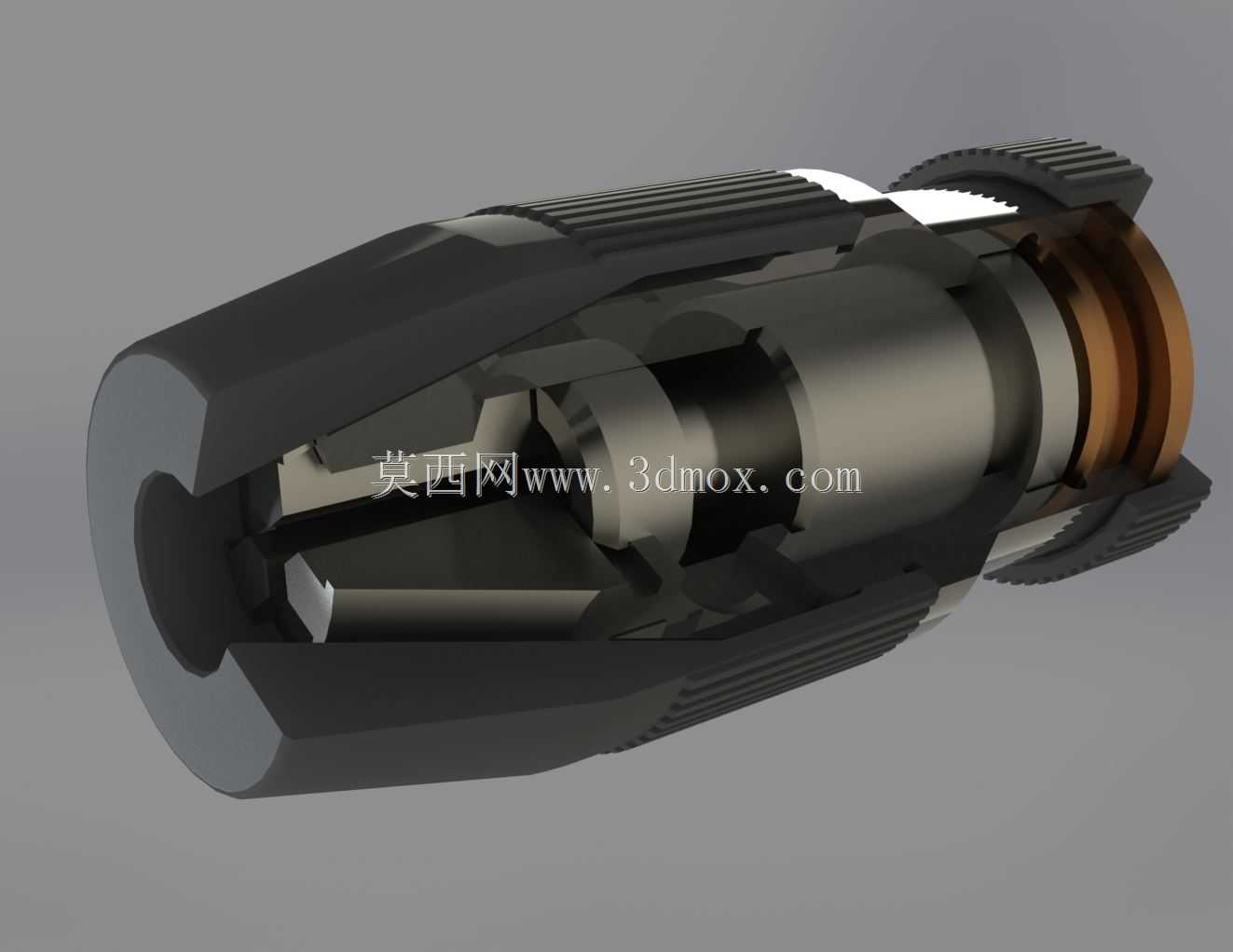

　　这套钻夹头三维结构完整呈现了自紧式夹持机构的内部装配关系，剖切视角可以清晰看到夹爪、螺母套、主体外壳与锁紧环之间的配合逻辑，是机床附件设计中很典型的一类夹持部件。钻夹头主要用于台钻、手电钻、铣床、车床尾座以及加工中心的辅助夹持工位，承担直柄钻头、铰刀、丝锥、中心钻等回转刀具的装夹任务。在实际加工场景里，夹持部件的可靠性直接影响孔加工质量：夹爪若出现偏心、打滑或锁紧力不足，轻则造成孔径超差、孔壁粗糙度恶化，重则导致刀具崩刃甚至工件报废，因此这类看似常规的附件，其内部结构设计并不简单。

　　从结构上看，该模型采用多瓣夹爪沿主体锥孔轴向移动的工作原理。夹爪外侧加工有与驱动螺母啮合的螺纹，尾部导向面与主体内锥面贴合；当旋转外套或锁紧螺母时，螺纹副带动夹爪沿轴向推进，锥面迫使夹爪径向收拢，从而抱紧刀具直柄。这种结构的关键在于锥角、螺距与夹爪瓣数的匹配。锥角过大，夹持时容易产生自锁不足、受力后松脱；锥角过小，则操作阻力增大，松开时夹爪回弹不畅。螺纹需要同时承受轴向推进力和径向分力，牙型与配合间隙直接决定磨损后的夹持精度。模型中夹爪前端的夹持面做了防滑齿形处理，能够在刀具承受钻削扭矩时增加接触摩擦，降低光柄刀具打滑的概率。

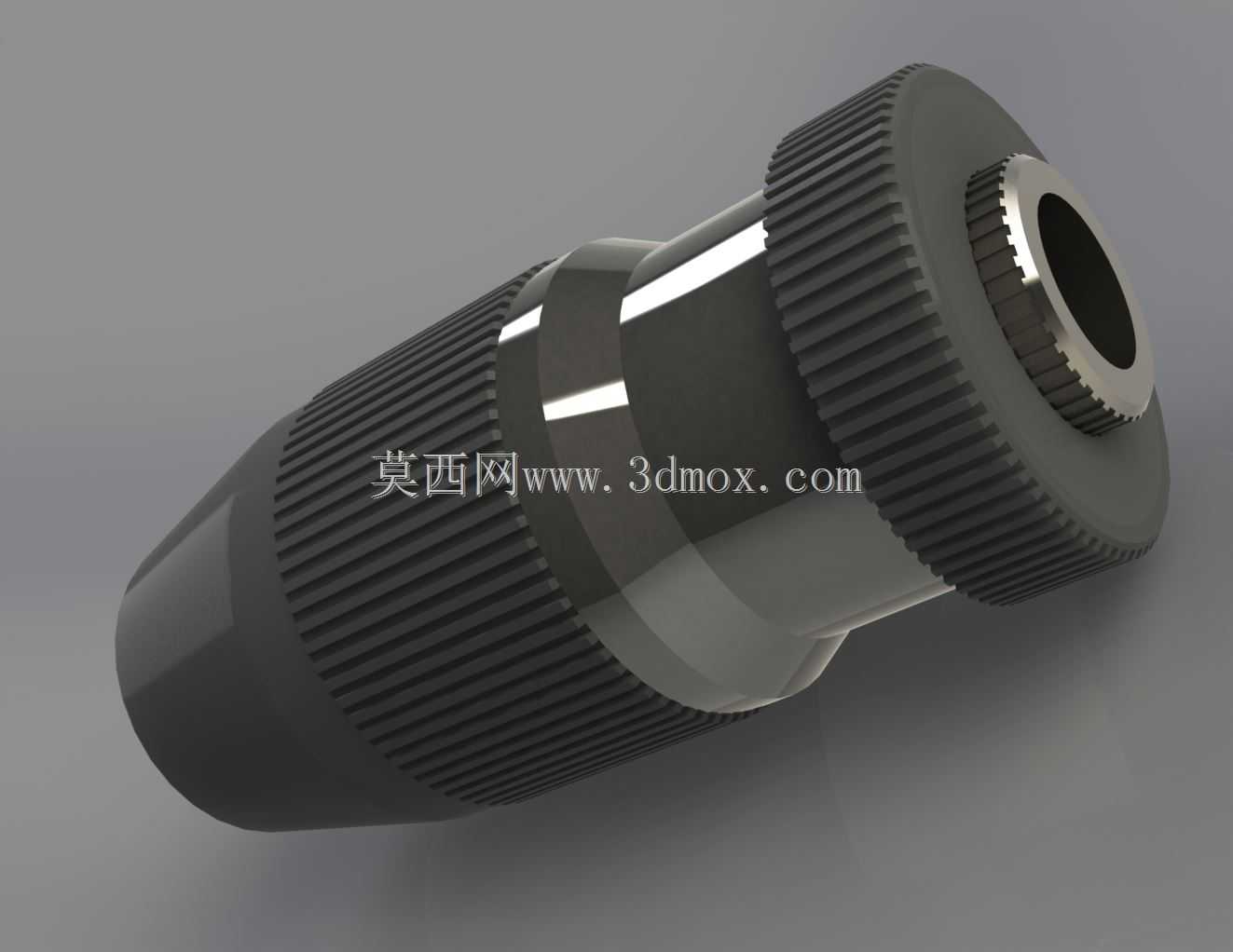

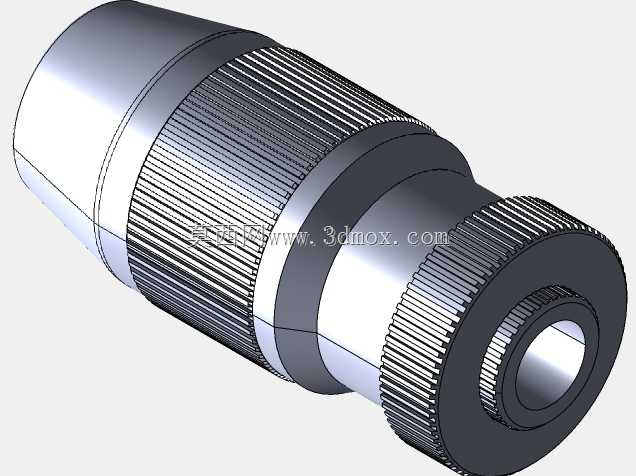

　　外壳部分采用带滚花或防滑棱的握持结构，便于手工旋紧；后部设置与设备输出端连接的接口区域，常见形式包括螺纹孔、锥孔或带键传动结构。设计时需要重点控制夹持范围与连接接口的同轴度，因为夹头旋转中心线相对机床主轴的跳动，会被刀具长度放大到刀尖位置。对于精密孔加工，夹头本体、夹爪导向锥面和后端安装基准通常要求一次装夹加工或采用高精度配合，以减小累积误差。模型中可以看到多段台阶、衬套和止推接触面，这些细节对应着真实产品中承受轴向锁紧力、限制螺母行程以及防止粉尘切屑进入内部的功能需求。

　　在尺寸与安装边界方面，这类夹头需要同时约束最大外径、总长、后端连接尺寸和最小夹持孔径。最大外径决定了夹具在靠近工件表面时的避让能力，尤其在密集孔位、台阶面或型腔内部钻孔时，过粗的外壳会与工件或夹具发生干涉；总长则影响刀具悬伸和主轴端面到工件的距离，悬伸过长会降低系统刚性。后端接口必须与具体设备输出端严格匹配，例如手电钻多采用螺纹连接，台钻和车床尾座常通过锥面安装，部分高扭矩场合还会增加锁紧螺钉或传动键。建模时不能只表现外形，需要把夹爪全开和全闭两个极限位置表达清楚，因为夹爪伸出量、收拢后的内孔直径以及螺母旋转行程，都会影响实际装夹范围。

　　从工程应用角度看，钻夹头的选型并不只看夹持直径。轻载手持钻孔追求快速换刀和操作轻便，外壳可采用工程材料并优化握持纹理；重载铣削或台钻工况则更强调金属主体强度、螺纹耐磨性和锁紧稳定性，夹爪通常需要热处理以提高齿面硬度。模型内部的环形件和衬套结构，可用于承担旋转锁紧时的摩擦与定位，避免外套直接磨损主体。防尘密封也是现场使用中容易被忽视的问题，钻削产生的切屑、磨削颗粒和冷却液一旦进入螺纹与锥面，会造成夹爪动作卡滞、夹持精度下降，因此在结构细化时常在外套间隙处增加挡屑环或密封槽。

　　三维建模过程中，最值得推敲的是运动关系与零件干涉。夹爪并非单纯做直线运动，而是在锥面约束下产生轴向移动与径向收缩的复合动作；驱动螺母旋转时，多个夹爪需要同步进给，任一夹爪槽位、螺纹起点或导向面不一致，都会导致三瓣不同心。装配设计应检查夹爪在最大开口时是否仍有足够导向长度，在最小夹持位置时夹爪之间是否保留合理间隙，螺母旋到极限位置时是否存在硬性顶死。对于剖切展示模型，还应保证外壳壁厚、齿形位置和内部通道符合加工与装配逻辑，而不是仅为视觉效果堆叠零件。

　　总体而言，该钻夹头结构把刀具夹持、扭矩传递、手动锁紧和安装基准集成在一个紧凑部件中。它的设计核心不在复杂外形，而在锥面、螺纹、夹爪和壳体之间的精度配合：通过合理的锥角获得稳定径向夹紧力，通过螺纹行程实现宽范围孔径夹持，通过后端基准保证旋转同轴度，通过外壳防滑与防护结构提升现场操作可靠性。对机械设计人员来说，这类模型可用于理解夹具同步收拢原理、主轴附件接口设计以及小型传动件在金属切削工况中的受力方式。
