透明柄测电式多功能螺丝起子结构

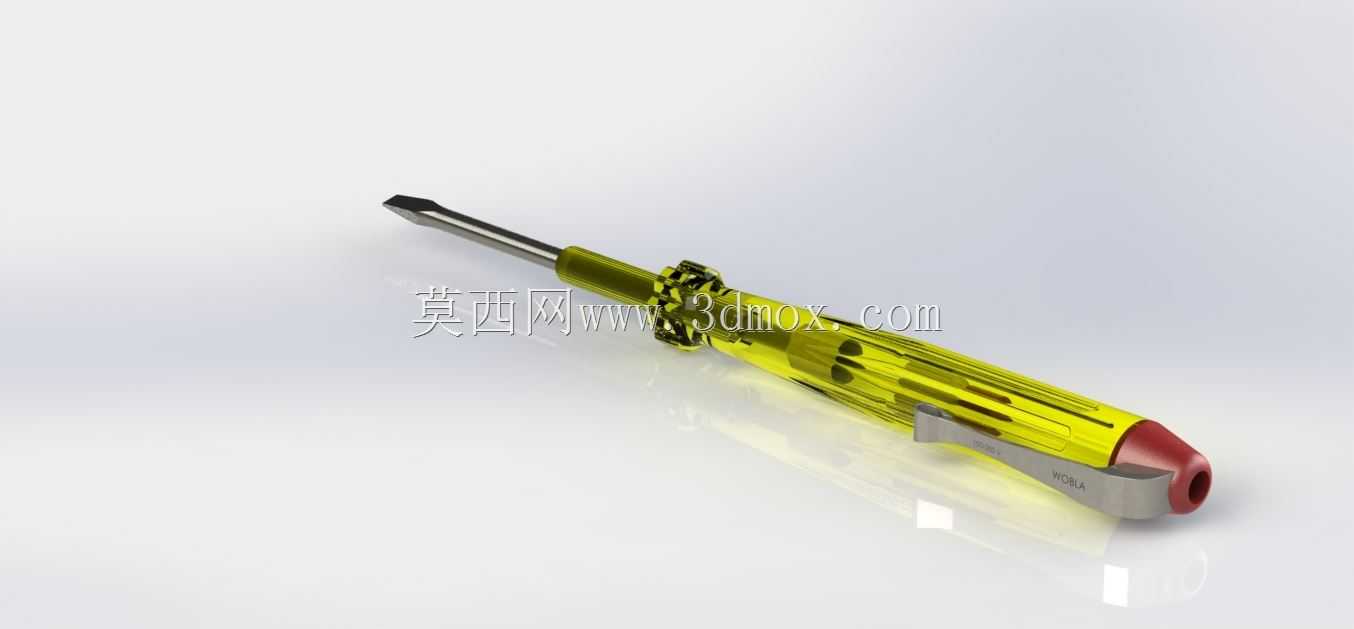

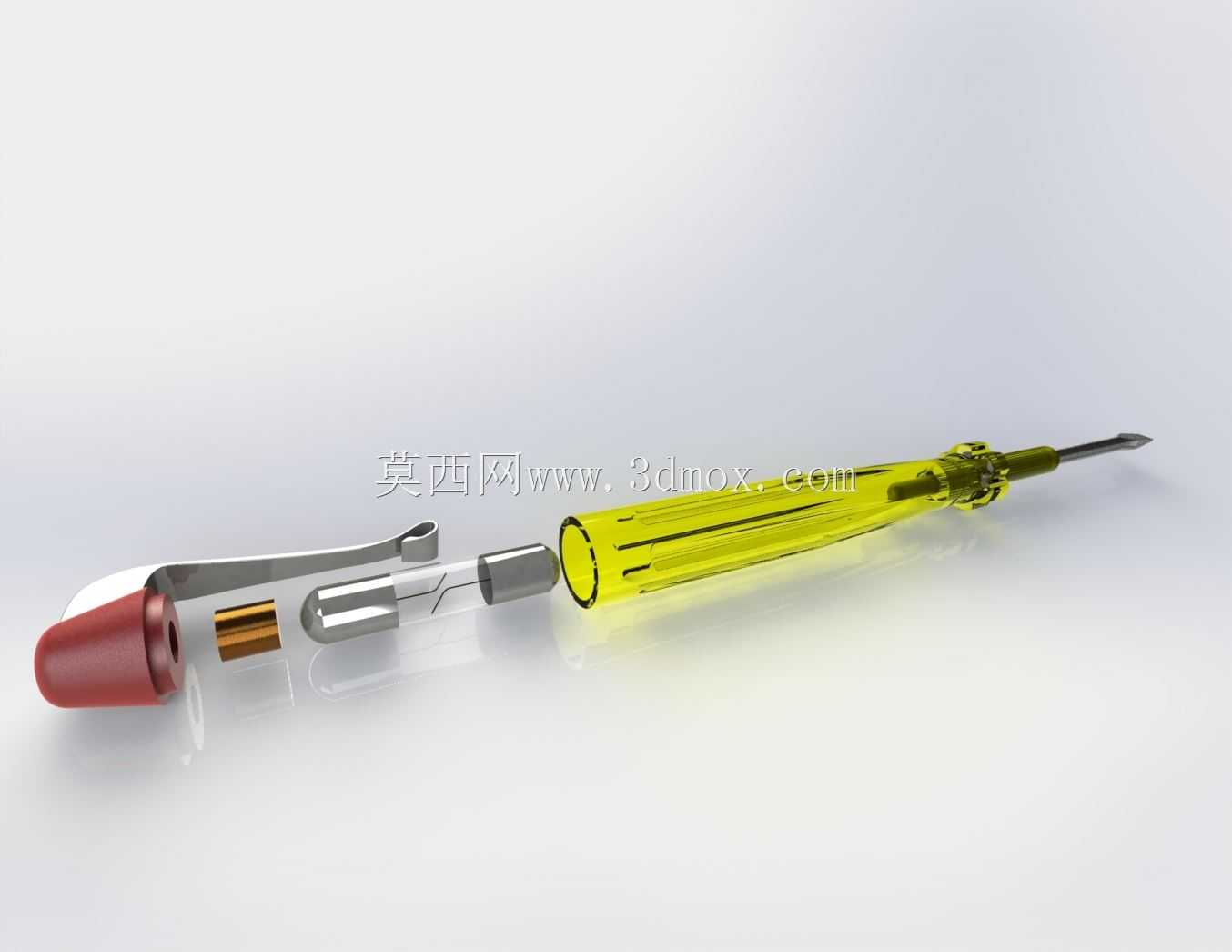

　　该作品呈现的是一种将普通螺丝起子与低压测电功能结合的手动紧固工具，整体由透明黄色绝缘手柄、金属刀杆、测电触头、电阻组件、弹簧、金属卡夹及尾端接触帽等部分组成。模型对内部元件进行了拆分展示，能够清楚看到工具并非单一实心杆件，而是在手柄腔体内布置了导电通路、限流元件和弹性接触结构，这对理解验电螺丝刀的工作方式和装配关系具有较强参考价值。

　　从实际使用场景看，这类工具常见于电气柜检修、家庭线路排查、开关插座安装、小家电维修以及普通机械装配工位。操作者既可以用前端金属杆旋拧螺钉，也可在旋具接触带电部位时，用手指触碰尾端金属帽，通过手柄内指示结构判断线路是否存在电压。它的优势不在于替代专业万用表，而在于完成快速、直观的带电确认，尤其适合狭窄空间内一边拆卸面板螺丝、一边检查端子通电状态的作业。

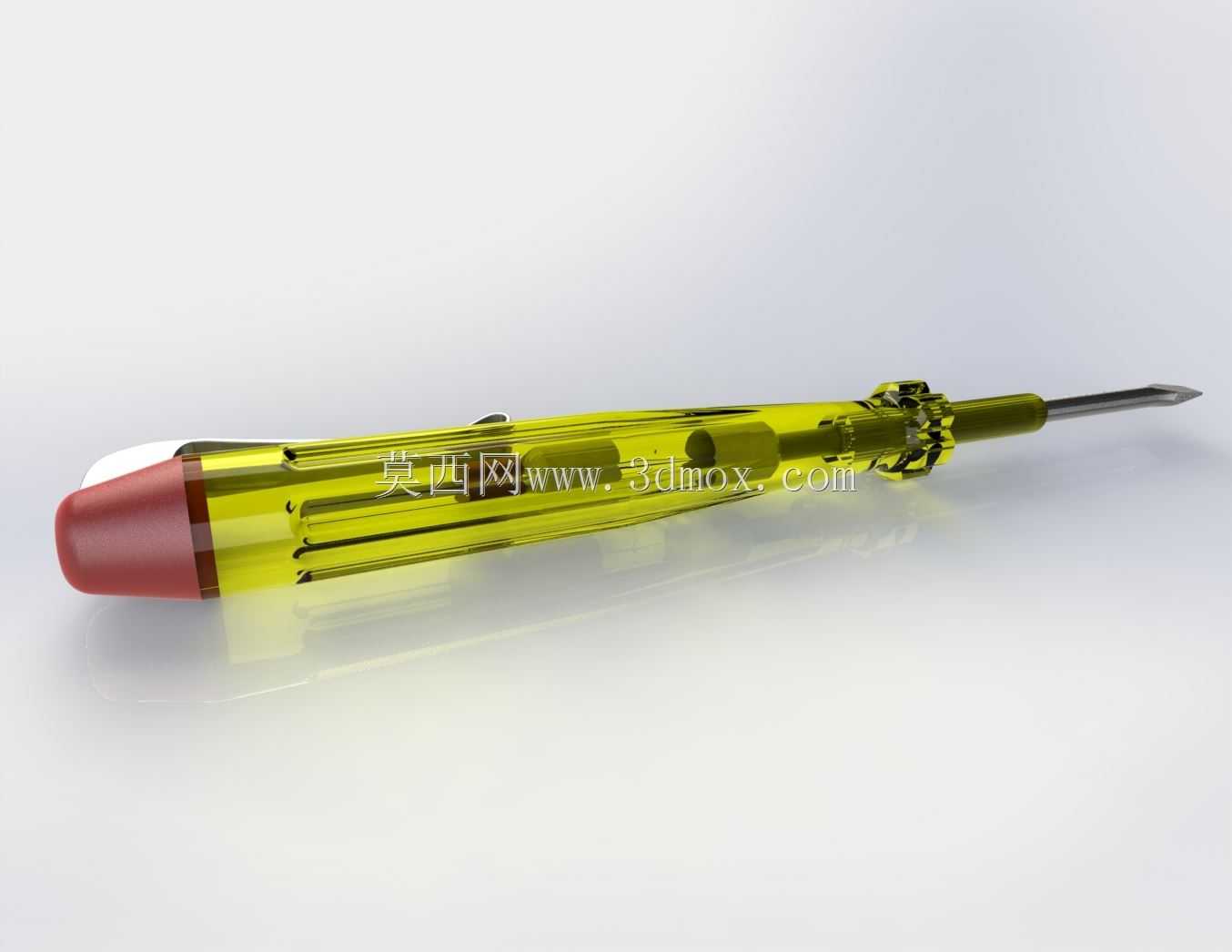

　　结构设计上，手柄采用透明工程塑料外形，一方面保留绝缘防护距离，另一方面让内部电阻、弹簧和导电连接件的位置可见。黄色手柄表面设置纵向防滑槽，握持段呈圆柱过渡形态，前端收窄并与金属刀杆形成同轴装配。刀杆与手柄连接处承受旋拧扭矩，因此模型中该区域需要重点保证配合长度、过渡圆角和材料壁厚。若用于量产设计，手柄内腔不能只按外观拉伸，应围绕电阻件外径、弹簧压缩行程、尾帽装配深度和导线接触可靠性建立约束。

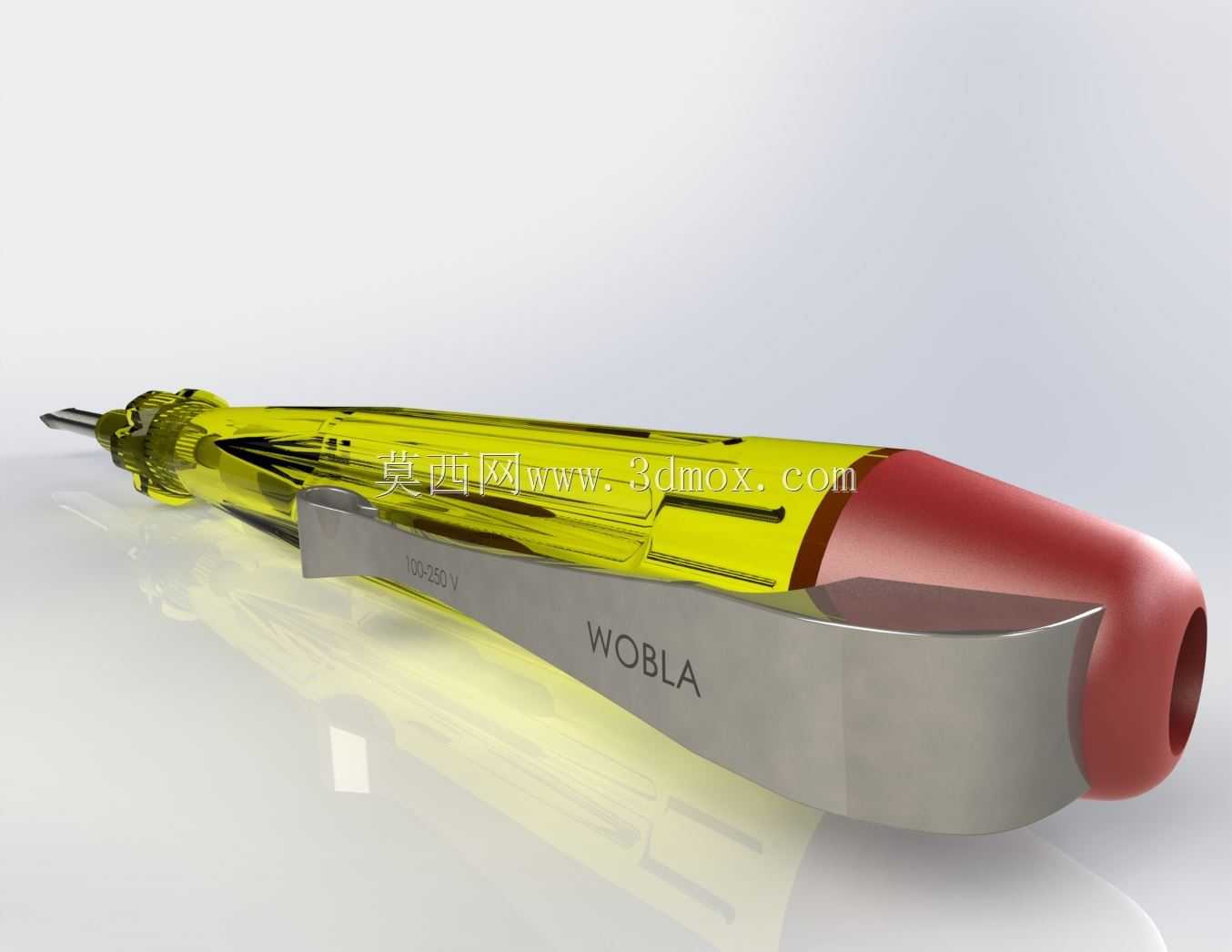

　　前端工作部分为细长金属杆，端部对应螺钉槽型，适合小规格螺钉的拆装。刀杆外露长度需要在可达性与抗扭刚度之间平衡：过长会使拧转时摆动增大，过短则难以进入深孔或被遮挡的接线端子区域。手柄外径则要满足成人手掌施力和绝缘安全边界，尾端红色接触帽与金属夹形成明显功能分区。金属夹既可用于随身携带，也能在测电回路中作为结构件的一部分，其折弯处应避免应力集中，夹持边缘需做圆滑处理。

　　建模时应特别关注装配逻辑，而不是只建立外观实体。刀杆、手柄、内芯电阻、弹簧、尾帽和卡夹之间存在同轴关系，弹簧需要体现压缩状态下的节距和端部并圈，透明手柄应保留合理壁厚，内部元件与内壁之间设置装配间隙。前端金属件与塑料手柄的连接可采用嵌装或卡合结构，截面过渡处不宜出现突变，以免扭矩传递时在塑料件根部形成裂纹风险。

　　安装边界方面，该工具不需要固定到设备上，但在工装板、工具挂架或维修包内布置时，应依据全长、手柄最大直径和卡夹外轮廓预留取放空间。刀杆尖端属于细长特征，在三维结构校核中应关注其与手柄轴线的同轴度，以及尖端热处理后可能带来的脆性问题。对于电气相关设计，还需保证外露金属杆与尾端接触帽之间的内部通路经过限流元件，绝缘外壳不得出现让手指意外触及带电金属的侧向开口。

　　整体来看，该模型把日常小工具的外部形态和内部测电结构同时表达出来，适合用于手动五金工具结构学习、维修工具方案展示、电气安全辅助工具设计以及产品装配演示。通过拆分视图，可以直观分析塑料手柄、金属刀杆、弹性件和电气元件如何在有限尺寸内集成，也能提醒设计者在外观造型之外，重视绝缘距离、扭矩传递、零件装配顺序和维护更换便利性。
