美制螺旋桨军用教练战机精细结构

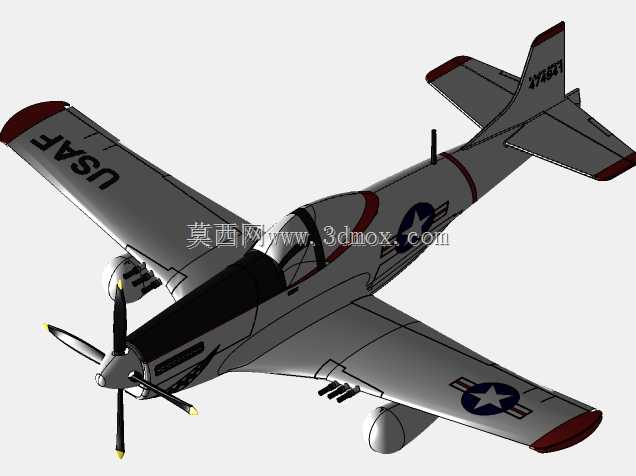

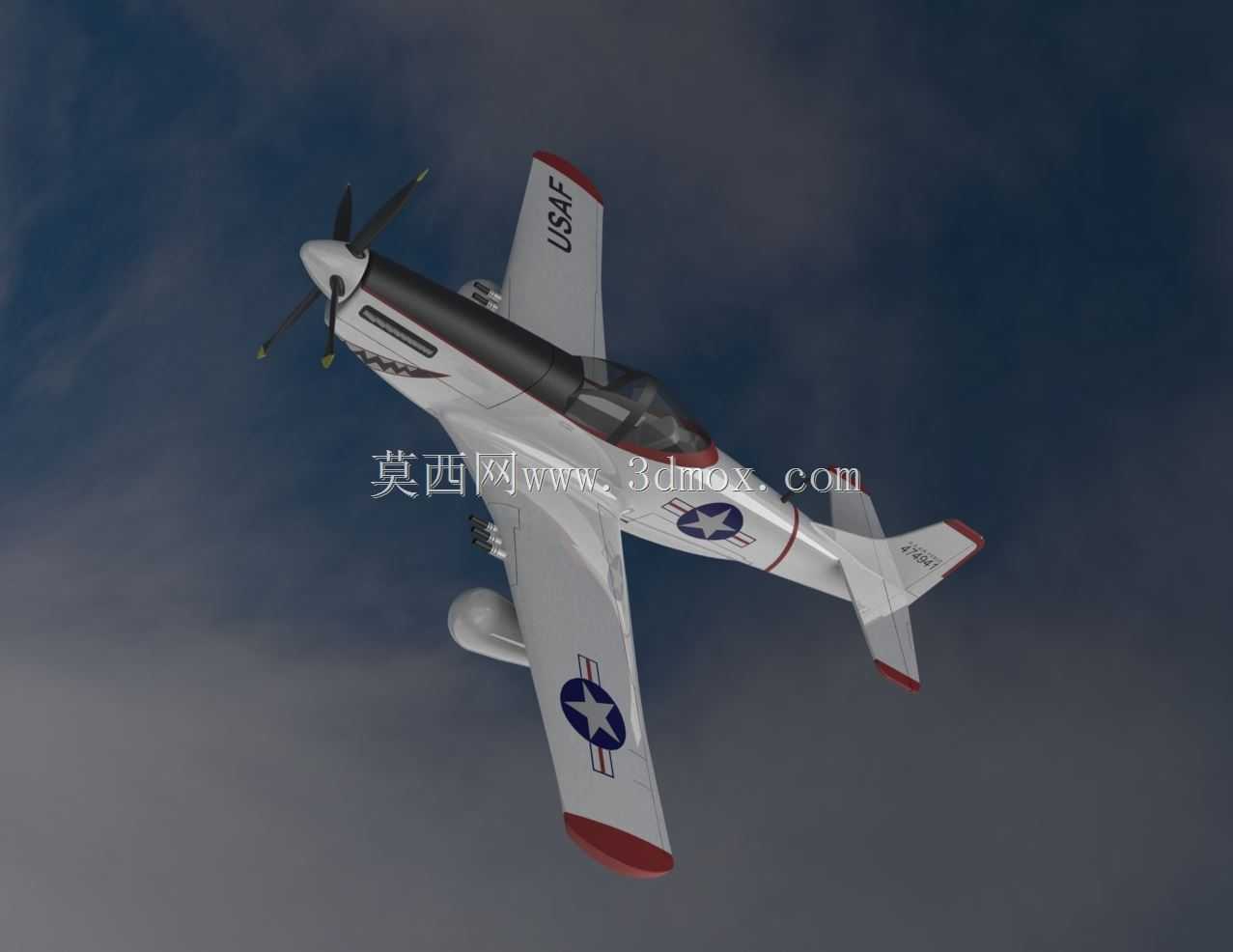

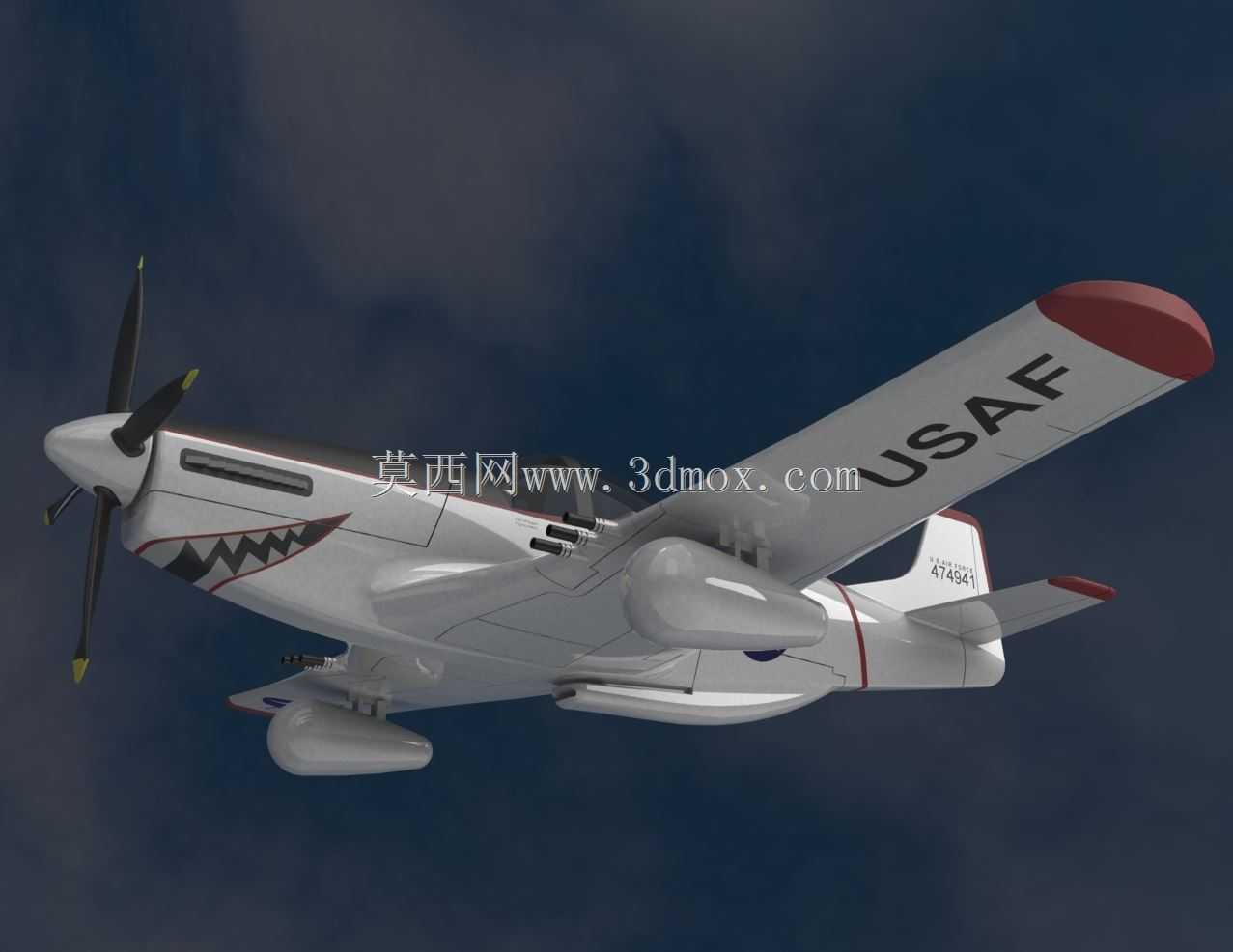

　　从整机装配关系来看，这套螺旋桨战机的三维结构完整覆盖了低速螺旋桨军用飞机的典型布局特征，机头前置活塞动力输出段、三叶螺旋桨桨毂与桨叶的安装倾角、桨叶翼型扭转角度都按照真实服役机型的气动逻辑搭建，机身中段为串列座舱布局，透明座舱盖的曲面弧度贴合飞行员前后座的视野边界，机身蒙皮的分段接缝、检修口盖轮廓都做了对应还原，机翼采用下单翼布局，左右机翼的翼型厚度从翼根向翼尖平滑过渡，翼尖设置红色标识涂装，机翼表面预留了武器挂点与副油箱安装接口，机腹下方的外挂副油箱挂载支架、机身侧面的机载设备整流罩都完整呈现，尾翼部分包含垂直安定面与水平尾翼，垂尾表面标注的军机标识、机身与机翼上的军徽涂装位置均符合美军早期活塞动力战机的涂装规范。

　　在实际航空工程场景中，这类机型最初承担飞行员初级与中级飞行训练任务，部分改装版本也可执行低空侦察、近距对地支援、航校飞行表演等任务，整机结构设计围绕低速飞行稳定性展开，平直机翼的展弦比较大，能够在低亚音速区间获得充足升力，起降滑跑距离较短，对于前线简易跑道的适应能力较强，机身骨架采用半硬壳式结构，纵向桁条与横向隔框共同承担飞行过程中的气动载荷与机动过载，机翼内部设置翼梁与翼肋组合承力结构，机翼油箱的布置位置避开了主承力梁的核心受力区间，维修人员可通过机翼上表面的检修口盖快速完成燃油管路、操纵钢索的日常巡检。

　　建模过程中首先确定整机的气动基准轴线，以机头螺旋桨旋转中心为起点，沿机身长度方向建立整机坐标基准，依次定位座舱位置、机翼安装交点、尾翼安装面、起落架收放转轴的空间坐标，螺旋桨桨叶采用曲面放样方式构建，从桨根的厚翼型截面逐步过渡到桨尖的薄翼型截面，同时叠加桨叶的气动扭转角，保证螺旋桨旋转时不同径向位置的桨叶截面都能处于合理迎角区间，提升动力推进效率。机身曲面采用多段蒙皮拼接思路，机头发动机罩的流线型曲面顺着气缸散热需求逐步收窄，座舱段的曲面抬高以保证飞行员头部空间，机尾段逐步收缩对接尾锥，整条机身曲面的光顺度连续，没有明显的曲率突变。机翼与机身的对接交点处设置加强角盒结构，模拟真实机型的机翼根部连接加强件，副翼、襟翼的偏转转轴位置单独拆分建模，可直观展示操纵面的活动边界，垂尾方向舵、平尾升降舵的铰接结构也做了独立拆分，能够用于飞行操纵原理的演示验证。

　　从安装边界与尺寸协调角度，整机长度、翼展、机高的比例关系严格参照实机测绘数据，螺旋桨旋转直径与机头发动机罩的直径匹配，桨叶旋转平面与机头最前端的间距满足桨叶变形后的安全间隙，不会在发动机振动工况下出现桨叶碰擦机头罩的问题。机翼下方挂点的间距符合机载副油箱、训练弹的挂载尺寸要求，挂点承力结构的安装面与机翼梁的位置对齐，避免外挂载荷直接作用于蒙皮非承力区域。起落架虽在当前展示视角中处于收放状态，其收纳舱的轮廓、舱门开合的预留空间都在机身结构中做了对应预留，主起落架机轮收放后可完全纳入机翼根部与机身衔接的轮舱内部，尾轮的收纳位置位于机尾下方，收放机构的运动行程不会与尾锥内部的设备产生干涉。

　　座舱内部的座椅、驾驶杆、仪表板的基础轮廓都做了简化还原，前后座舱的操纵连杆布局对应串列双座教练机的操纵联动逻辑，前舱学员与后舱教官都可独立操纵驾驶杆与舵踏板，满足飞行训练过程中教官随时接管操纵的使用需求。机身表面的天线基座、空速管的安装位置分别布置在垂尾前缘与机翼前缘，空速管的伸出长度避开螺旋桨后的气流扰动区域，保证空速测量数据的准确性。这类完整的整机三维结构既可用于航空专业的飞行器结构教学演示，也可为航空爱好者的仿真模型制作、虚拟飞行场景搭建提供精准的结构参考，在进行衍生改装设计时，设计人员可直接在现有挂点接口基础上拓展不同的任务载荷，调整机翼外挂配置以适配训练、表演、低空作业等不同的使用场景。
