UCP308立式带座外球面轴承支座

　　在输送辊道、小型搅拌设备、农用传动机构以及轻工生产线的转轴布置中，带座外球面轴承是最常见的支撑单元之一。UCP308属于立式枕形座系列，核心作用是把旋转轴稳定约束在确定高度上，同时承担径向载荷，并通过外球面轴承外圈与座孔之间的球面配合，补偿安装面不平、两支座同轴度偏差以及轴受载后产生的轻微挠曲。

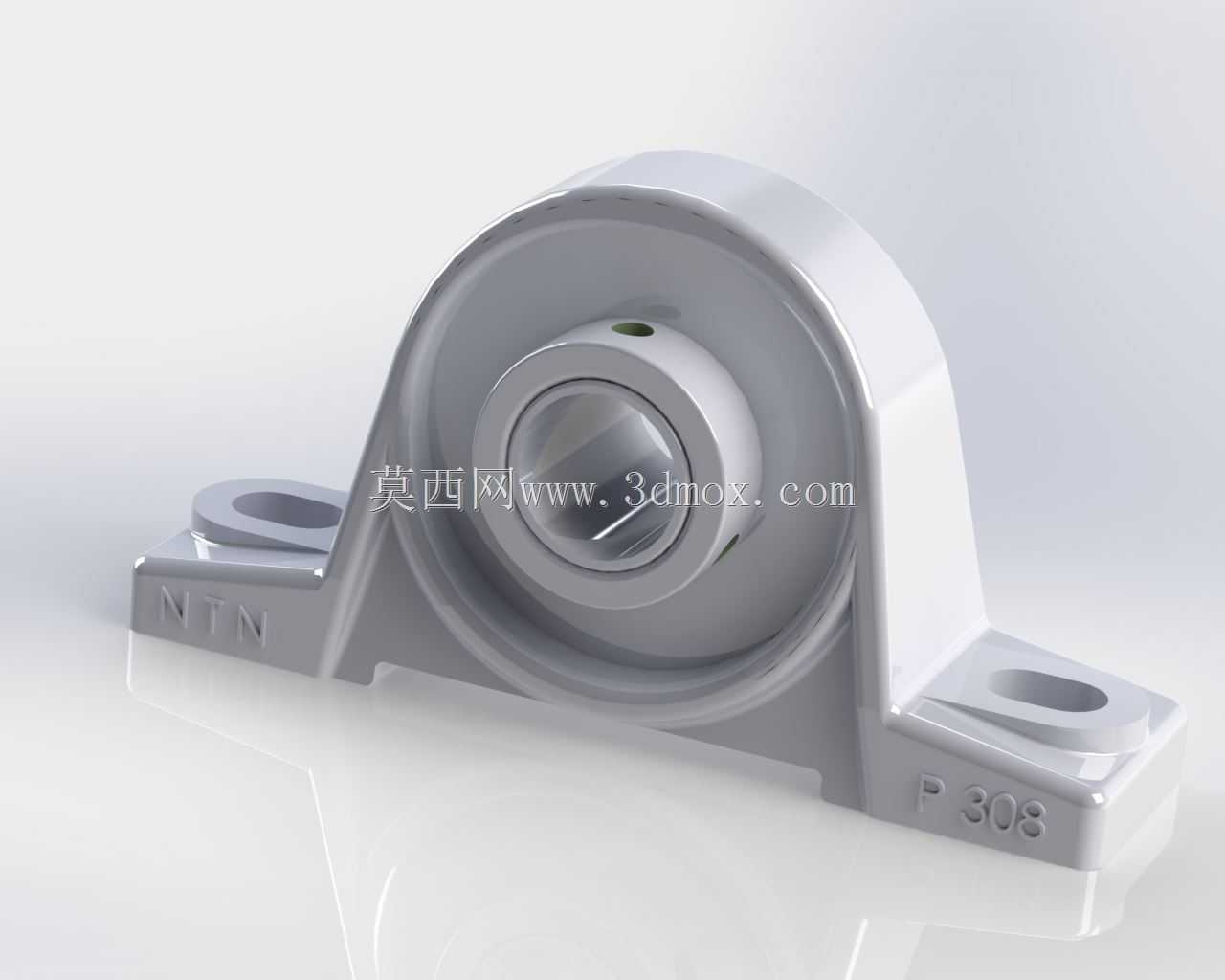

　　从结构上看，该件由铸造立式轴承座和嵌入其中的外球面轴承组成。底座采用两孔长圆形安装脚，螺栓孔沿轴向拉长，装配时可在小范围内调整支座中心距，降低底座孔位加工误差对穿轴的影响。座体中部向上隆起形成轴承包容腔，既为外圈提供足够的支承面积，又让加强筋从安装脚顺势过渡到轴承腔，受力路径连续；底座底面为平整贴合面，安装时与机架横梁或焊接支架面接触，避免局部悬空造成螺栓松动。

　　轴承部分为外球面球轴承，内孔与轴配合，顶部通常设置油嘴或锁紧结构，用于补充润滑脂并固定内圈与轴的相对位置。内圈一侧可采用顶丝锁紧，装拆时不需要大型工装，适合现场维护频繁的辊筒、绞盘和小型传动轴。外圈外表面为球面，装入座孔后允许轴线在一定角度内自适应偏转，这一特性在长辊多支点支撑中尤为实用：多件支座并排使用时，焊接机架的孔位很难做到完全同轴，球面调心能够避免轴承被别劲，降低滚动体早期点蚀和内圈发热的风险。

　　建模时需要重点还原几处工程边界。其一，底座两安装孔的中心距、孔径和长圆槽方向决定了与机架的互换性，长圆槽宽度应与所选安装螺栓直径匹配，槽长方向一般沿轴的中心线布置，方便轴向位置微调。其二，轴承内孔直径对应308系列轴承规格，选型时要与轴径一致；内孔中心到底座安装面的中心高是关键尺寸，直接决定转轴标高，在输送线设计中影响辊面高度和链条张紧位置。其三，座体总长、总宽和轴承腔外径构成外围包络，布置机架时要预留扳手空间，尤其顶部润滑脂嘴位置不能被横梁或护罩遮挡。

　　实际使用中，这类支座常成对安装在同一根轴两端。底座通过螺栓固定在型钢机架上，轴穿入两轴承内孔后先初步锁紧，再手动盘动轴检查转动阻力；若阻力偏大，可松开底座螺栓，借助球面调心和长圆孔轻微挪动支座，待轴转动平顺后再按对角顺序紧固。承受较大冲击的场合，应在底座与机架之间增加定位销或止挡，防止摩擦力不足导致支座移位。

　　从设计思路看，枕形座把轴承的定位、调心、润滑和安装功能集成在一个铸件中，省去了分体式轴承箱所需的镗孔、端盖和密封座加工，对中小型设备厂商十分友好。三维建模时应保留铸造圆角、拔模斜度和加强筋厚度，避免把座体建成纯直角实体；轴承内圈、外圈、滚动体区域可按外观表达或简化装配处理，但安装面、中心高、孔位和外轮廓必须准确，以便在总装中进行干涉检查。

　　应用场景上，它既可见于皮带输送机从动辊、滚筒筛支承、小型卷扬轴，也可用于食品包装线、木工机械和通风设备中的传动轴。环境粉尘较多时，需配合带密封盖的外球面轴承并定期补脂；潮湿或腐蚀环境则应关注座体表面涂装或不锈钢替代版本。选型时不能只看轴径，还要核对额定动载荷、中心高、安装孔距以及螺栓空间，使支撑单元在整个寿命周期内保持转动灵活、固定可靠。
