小型卧式带底座轴承托架

　　该轴承托架属于轻载卧式轴承支撑结构，整体采用一体式拱形上盖搭配双侧延伸安装底板的构型，在小型输送线、桌面级实验工装、小型传动模组、家用轻工设备以及教学演示机构中使用频率较高，核心作用是为回转类轴件提供径向支撑，约束轴系运行过程中的径向跳动，同时将轴系运转产生的载荷平稳传递至设备安装基面。

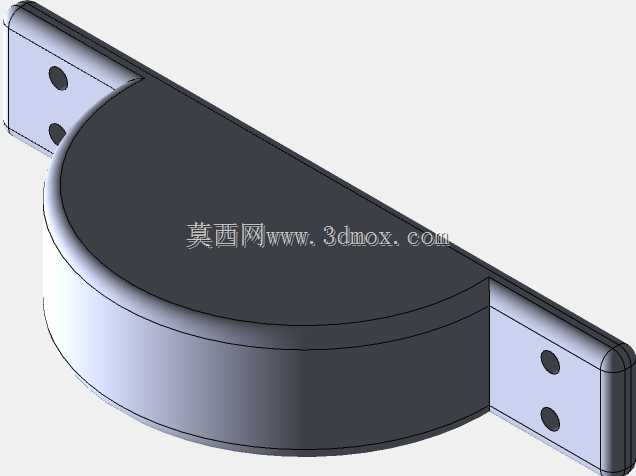

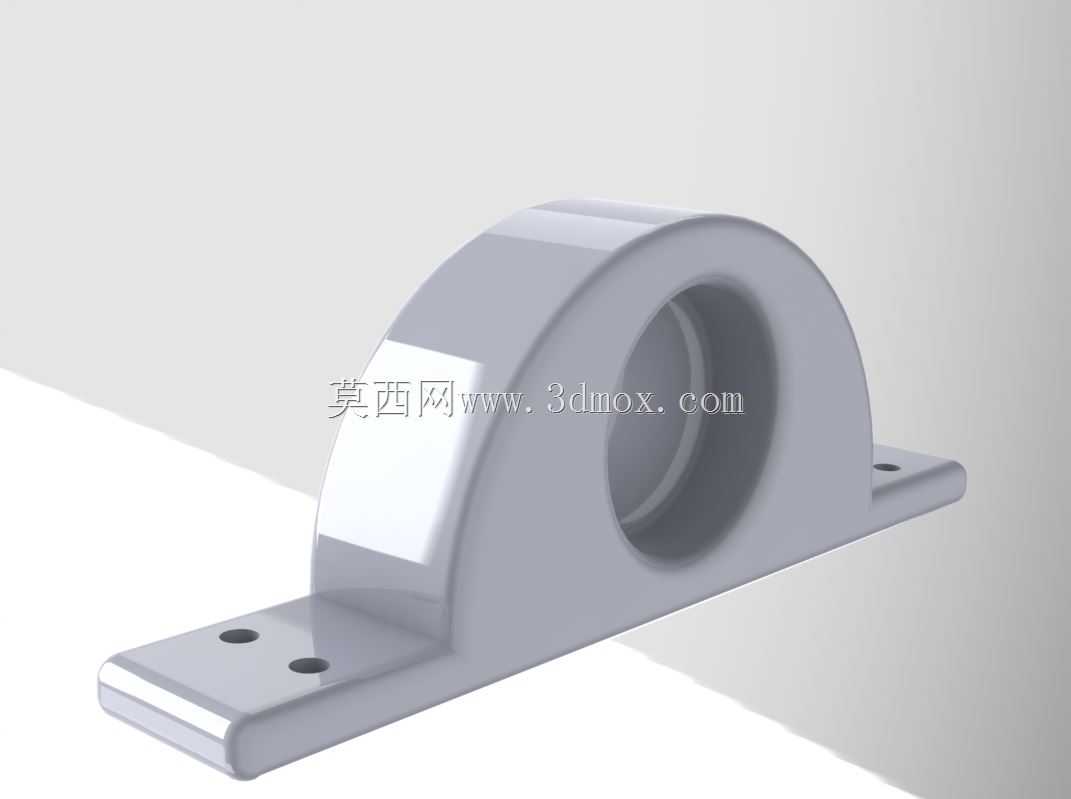

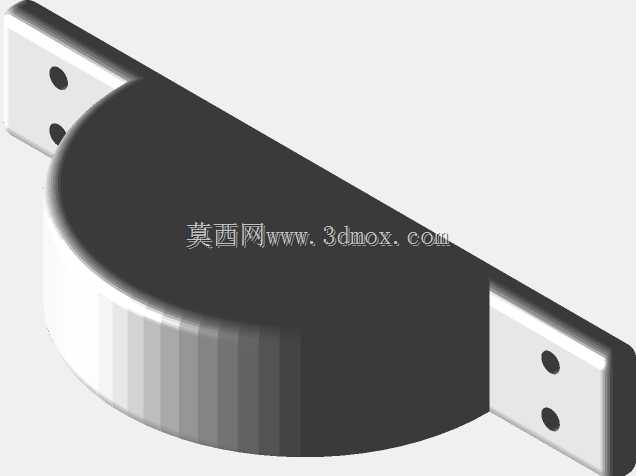

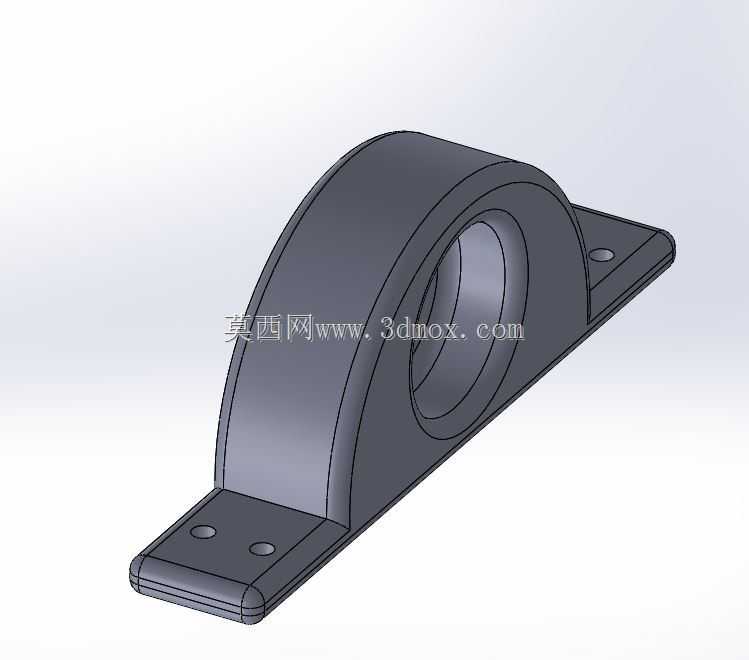

　　从实际装配场景来看，这类托架不需要搭配复杂的重型轴承座铸件，整体轮廓紧凑，拱形腔体内部预留轴承安装位，可适配标准小型深沟球轴承，轴件从腔体中心通孔穿入后，轴承外圈与托架内腔贴合，内圈随转轴同步回转，拱形上盖的曲面构型并非单纯做外观处理：曲面过渡能够规避直角拐角处的应力集中，当轴系承受小幅径向冲击载荷时，拱形结构可以将集中载荷沿曲面均匀分散至两侧底板，避免薄壁支撑位置出现开裂变形。两侧向外延伸的安装底板上预留了沉头安装孔，装配时可直接使用内六角螺栓穿过沉孔将托架锁附在设备安装面板上，沉孔设计能够让螺栓头部完全没入底板平面，不会突出安装面干涉周边其他零部件排布，底板边缘做了小圆角钝化处理，既消除了钣金/注塑成型时的锐边毛刺，也避免装配过程中划伤操作人员。

　　设计这类托架时，首先要确认的边界条件是安装基面的预留空间：双侧底板的总长度决定了两个安装孔的孔距，建模阶段需要先匹配设备安装面板上的预设螺孔位置，保证孔位同轴度偏差控制在允许范围内，避免装配时出现孔位错位无法锁附的问题。中心轴承腔的内径尺寸需要和所选轴承的外圈外径形成过渡配合，既不能过紧导致轴承压装时外圈变形卡滞，也不能过松导致轴承运转时在腔体内出现外圈打滑跑圈的问题；腔体两侧的通孔直径要大于穿过的轴径，预留出合理的间隙，避免轴回转时和托架本体发生摩擦剐蹭。

　　结构细节上，托架整体壁厚保持均匀，拱形腔体和底板衔接的位置做了加厚过渡处理，这个位置是整机受力的核心传递路径，轴系的径向载荷从轴承传递到腔体内壁，再经由衔接肋位分散到两侧底板，加厚处理可以大幅提升这个位置的抗弯折能力。底板上的四个安装孔分别布置在底板的远端位置，尽可能拉大支撑跨距，当轴端承受小幅偏载力矩时，更大的支撑跨距可以降低单个螺栓受到的拉拔载荷，提升整机固定的稳定性。

　　在选型适配阶段，需要先核算轴系的实际径向载荷、运转转速以及工作环境：这类一体式托架更适合载荷平稳、转速适中的小型传动场景，如果是冲击载荷大、连续长时间高转速运行的工况，就需要更换为铸铁材质的剖分式重型轴承座；而在轻工、教学、小型自动化模组场景下，这款托架的紧凑构型能够大幅占用减少安装空间，整体重量轻，安装拆卸流程简单，维护时只需要松开底板固定螺栓即可将整个托架连同轴承一同拆下，不需要复杂的剖分盖拆装步骤。建模过程中还需要校验运动干涉：轴件穿入后，轴上配套的挡圈、联轴器等零部件不能和托架两侧端面发生碰撞，拱形上盖的顶部高度要低于设备内部预留的Z向空间，避免和上方排布的管线、其他结构件发生位置冲突。底板的底面需要保证平面度，锁附后能够完全贴合安装基面，不会出现翘曲导致轴承腔轴线偏移，一旦轴线和配合轴系的同轴度偏差过大，会大幅提升轴承运转时的附加载荷，缩短轴承使用寿命。
