多层料架移动式升降存取仓储机架

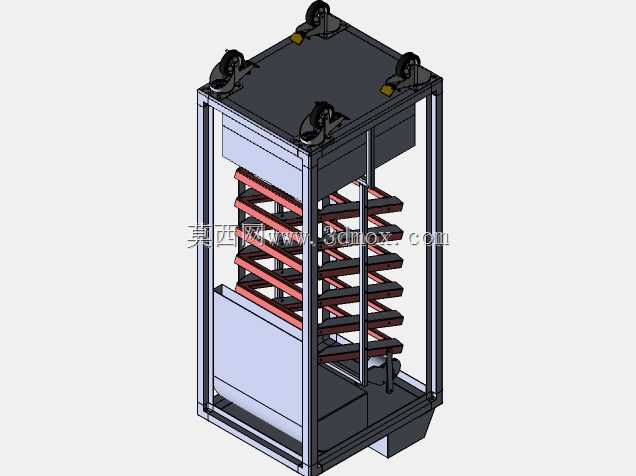

　　这套机架结构在车间内部物流、工序间暂存和小型立体仓储场景里比较常见，主体采用方管焊接框架，四周立柱与上下横梁形成稳定笼式承载边界，顶部布置四只带安装座的脚轮，使整机架能够在平整地坪上短距离推移，适合装配线旁物料周转、成品临时存放、工装夹具分层管理等工况。框架内部设置多组平行红色层板托梁，托梁沿左右两侧分层排布，形成多层置物空间，可放置料盘、箱体、半成品或轻型工装；中部保留竖向通道，配合升降导向杆和底部传动组件，可实现载货平台沿高度方向的提升与下降，减少人工高位取放物料的弯腰和攀爬动作。

　　从结构设计思路看，外框架承担整体抗弯和抗扭作用，四根主立柱贯通上下，顶部横梁焊接成封闭矩形框，脚轮座直接落在框架角部，把移动时的冲击载荷传递到立柱和横梁节点；底部同样设置框形底架，并在下方留出叉取和落位空间，既可以依靠脚轮推移，也能够在固定工位用垫块或支脚限位。层板托梁没有做成整块封闭板，而是采用多根横向梁条，一方面减轻自重，另一方面便于不同宽度的托盘跨接放置，落屑、油污也不会在架体内积存。中间升降部分以竖向光轴作为导向，载货托架沿导向件上下运动，传动件布置在底部区域，维护时可从机架下部接近，避免高位机构检修困难。

　　外形边界上，整机呈高窄立式布局，高度明显大于长宽，占地投影较小，适合在通道宽度有限的车间内使用；顶部脚轮超出主框架少许，推移转向时需要预留脚轮回转半径，机架两侧与固定设备之间应留出操作和维护间隙。多层托梁的层间距按常见周转箱和料盘高度设置，若存放物高度变化，可在建模阶段调整托梁间距或增加可拆层板。安装时需关注地面平整度，脚轮承载应与整机满载重量匹配，高位取放时建议锁定脚轮或增加底部支撑，防止机架晃动；底部升降机构的行程终点应设置机械限位，载货平台与两侧固定托梁之间保留均匀间隙，避免升降过程中刮蹭物料。

　　三维建模时，框架方管、托梁、脚轮、导向轴、底部支架和传动件均按独立部件组织，焊接件与可拆卸件分层表达，便于后续出工程图、明细统计和结构改型。对于需要在产线旁做轻型立体存取的场合，该结构可以直接演化为移动料架、升降储物柜或工序缓存架，通过更换层板形式、增加防护网、调整脚轮规格和驱动方式，就能适配不同载荷与使用环境。
