工业传动用异形双链轮齿形链板

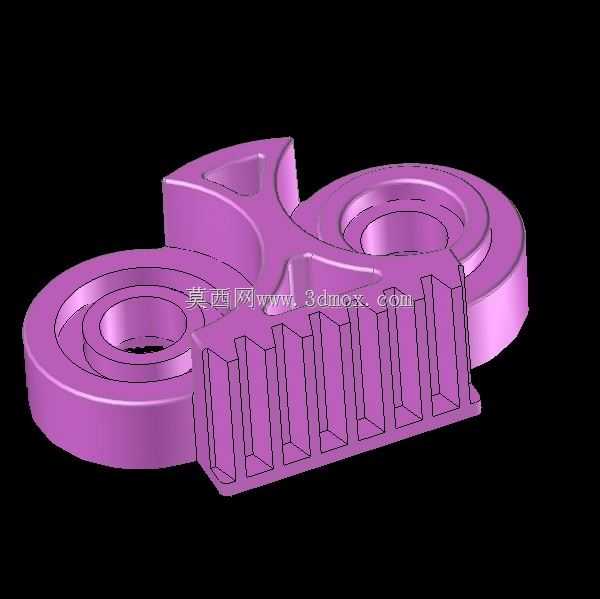

　　这个零件的建模切入点并不是先画外轮廓，而是先把啮合边界定死。做链传动结构时，工程师最先核对的往往不是板厚，而是两个回转中心的相对位置、齿顶圆与齿根圆的包络范围，以及相邻链节在摆入、摆出过程中是否会发生干涉。该件采用双圆弧承载区与中部格栅式加强筋组合，两侧环形区域对应链轮啮合时的接触轨迹，中间连接段承担拉力传递，整体外形虽然看起来偏异形，但每一处加厚和开槽都服从链条在高速绕行时的受力路径。

　　从实际设备用途看，这类链板常见于输送线、包装设备、轻工装配线以及需要小间距同步牵引的机构中。链条在设备里不只是“拉着走”，它还要在链轮换向时承受瞬时冲击，在导轨约束下保持侧向稳定，在长期往复运行中抵抗销轴孔周边的磨损。模型中两个大直径环形凸台形成了主要的啮合与支承区域，环形内侧的阶梯凹面可以为销轴、衬套或挡边留出装配空间；外缘连续圆弧则保证链节进入链轮齿槽时过渡平顺，避免尖角接触造成应力集中。

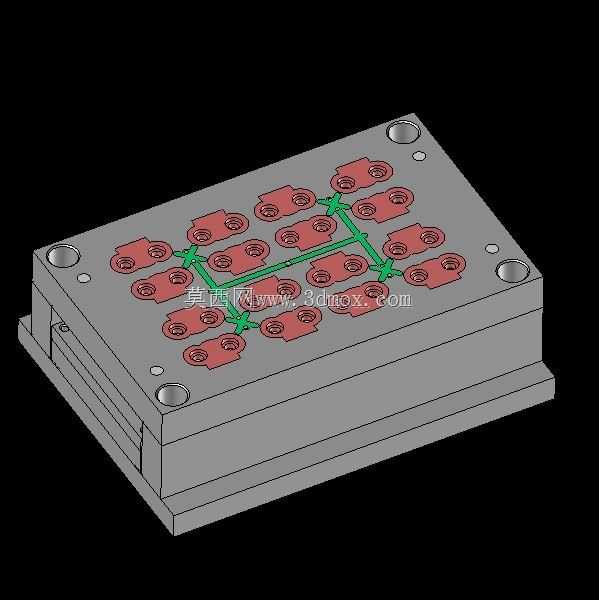

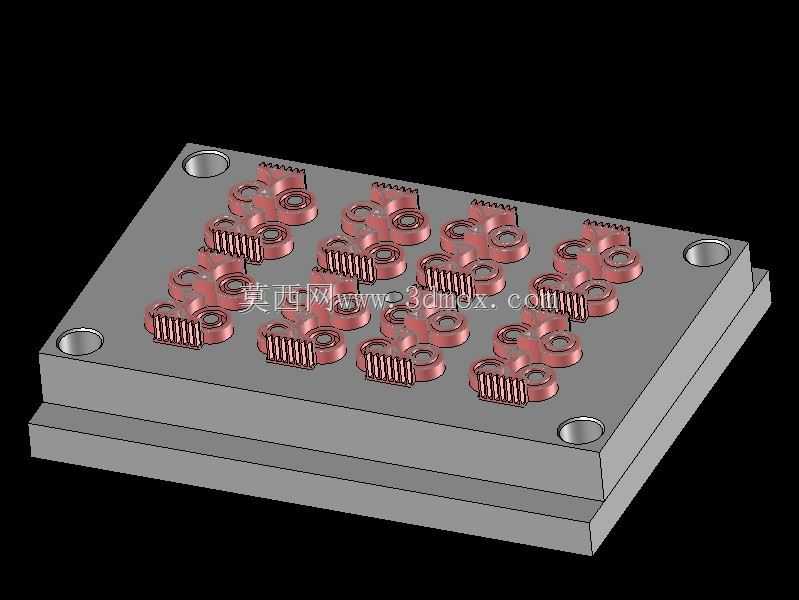

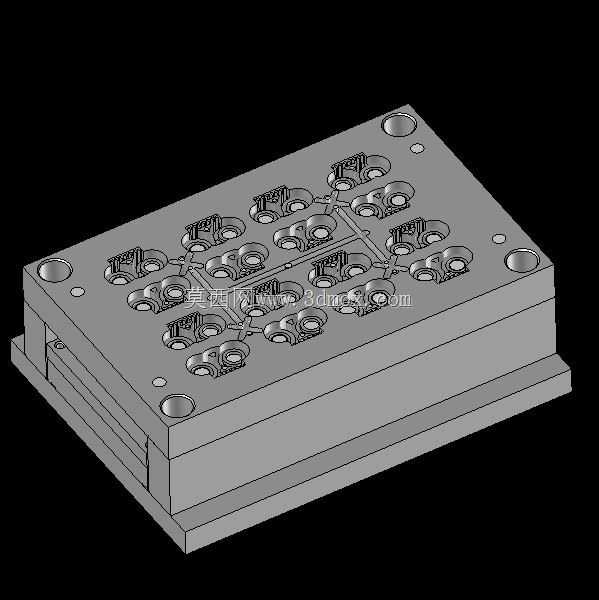

　　结构设计上，中部连接桥没有做成实心厚板，而是布置了多道平行立筋。这样处理的直接好处是降低材料体积和零件自重，同时把材料放到弯曲刚度最需要的方向。链板受拉时，主载荷沿两环中心连线传递；绕链轮弯曲时，连接区又会承受反复弯折。格栅筋条沿载荷方向展开，能够提高截面惯性矩，使板件在不大幅增加厚度的情况下获得足够的抗挠能力。筋间凹槽并非装饰，它还可以在注塑、加工或轻量化制造过程中减少缩孔、变形和材料堆积，对于非金属样件或小批量试制尤其有意义。

　　外形尺寸方面，建模时应优先锁定两环中心距，因为中心距决定链条节距匹配关系，也决定它能否与指定链轮正确啮合。环形区域的外径需要小于设备护罩内的回转包络，内侧孔径则要与销轴、衬套或轴承段形成明确配合。连接桥宽度不能盲目放大，过宽会增加链节弯曲阻力，过窄又会在拉力峰值下产生颈缩；格栅筋的高度、壁厚和根部圆角需要同步调整，筋高过大容易在脱模或受冲击时开裂，筋壁过薄则无法发挥加强作用。

　　安装边界上，要重点检查三个位置。第一是两环轴线与链轮轴线的平行度，链板若偏斜，啮合时会出现单侧磨损和异响；第二是链板侧面与导轨、护板之间的间隙，环形凸台厚度和筋条高度都应纳入侧向包络，不能只看主体投影；第三是相邻链节的转角空间，尤其在小直径链轮上，链板端部和筋条外侧要预留摆动余量，防止链节在齿槽切换时互相顶撞。

　　从三维建模流程看，适合先建立两环中心基准，再绘制链轮包络圆和链节摆动极限线，随后生成环形主体与中间连接面。加强筋应在主体厚度确定后加入，筋条两端与环形凸台交接处保留圆角过渡，避免直角根部形成疲劳源。环形内侧的阶梯结构要区分配合面与避让面：真正与销轴或衬套接触的圆柱面应保持连续、同轴；非接触区域可以适当扩大孔径，以减轻重量并容纳公差。

　　在工程选型阶段，这类件不能只按静态拉力校核。链条运行中存在啮合冲击、启动过载、粉尘磨粒和温度变化等因素，销轴孔周边通常是最容易失效的位置。因此模型中环形区域的厚度应明显高于中部筋板，孔口可设置凸缘或局部加厚，使接触压力分散到更大面积。若用于输送设备，还需结合张紧轮位置判断链板下垂量；若用于高速传动，则要控制零件质心偏离两环连线的程度，减少多边形效应带来的振动。

　　该结构把啮合、牵引、轻量化和安装避让集中在一个链板件上，适合作为非标链条开发、输送机构改造或3D打印样件验证的基础结构。细化设计时，可在不改变中心距和啮合外圆的前提下，调整筋条数量、环厚、孔口凸缘及侧面倒角，以适配不同载荷等级与设备空间。
