多腔塑料条码标识注塑模具结构

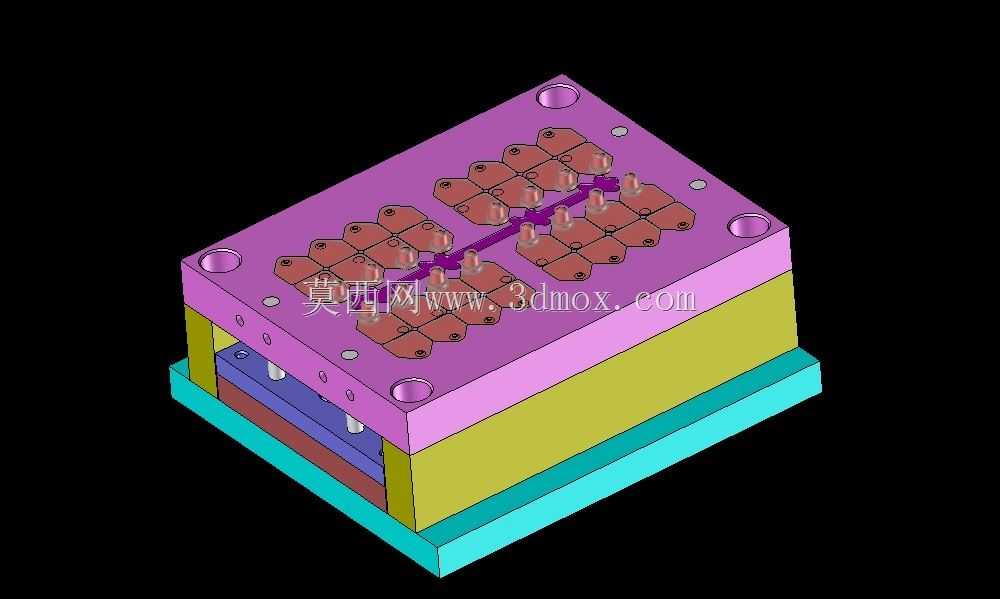

　　这套三维结构围绕小型塑料条码标识件的批量成型展开，画面中可以看到多组红色成型区域与银色顶出、导向构件交错布置，整体属于典型的多腔注塑模具装配表达。红色部分对应塑件在模具中的排布位置，银色圆柱杆件则承担导向、顶出和支撑作用。结构设计的核心并不是单件外观，而是如何在有限模架尺寸内，把多个形状相近、尺寸较小的条码标识件稳定、均衡地生产出来。

　　从实际应用场景看，这类模具服务于塑料制品的大批量注射成型，产品可用于通讯工具、电子产品外壳或生活类塑料件上的条码图案标识区域。条码类外观件对表面印痕、翘曲和填充完整性比较敏感，若各型腔进料不一致，容易出现部分件填充不足、局部飞边或脱模后变形差异。因此，模型中将多个型腔按阵列方式组织，并通过流道与浇口位置形成相对均衡的填充路径，使熔融塑料在进入各型腔时压力损失和流动距离尽量接近。

　　多腔布局是该结构最直观的特点。型腔并非孤立摆放，而是围绕共同的进料通道展开，红色成型面之间保留了流道和冷凝料的连接空间。这样的排布可以在一次开合模周期内获得多件成品，提高设备利用率；同时，密集排布也对冷却、排气和顶出提出更高要求。若型腔间距过小，冷却水路难以均匀靠近成型区域，局部温度偏高会造成收缩不一致；若顶杆位置偏离受力区域，薄壁条码件在脱模时还可能产生顶白或拉变形。模型中的杆件分布正是对这些问题的结构化回应。

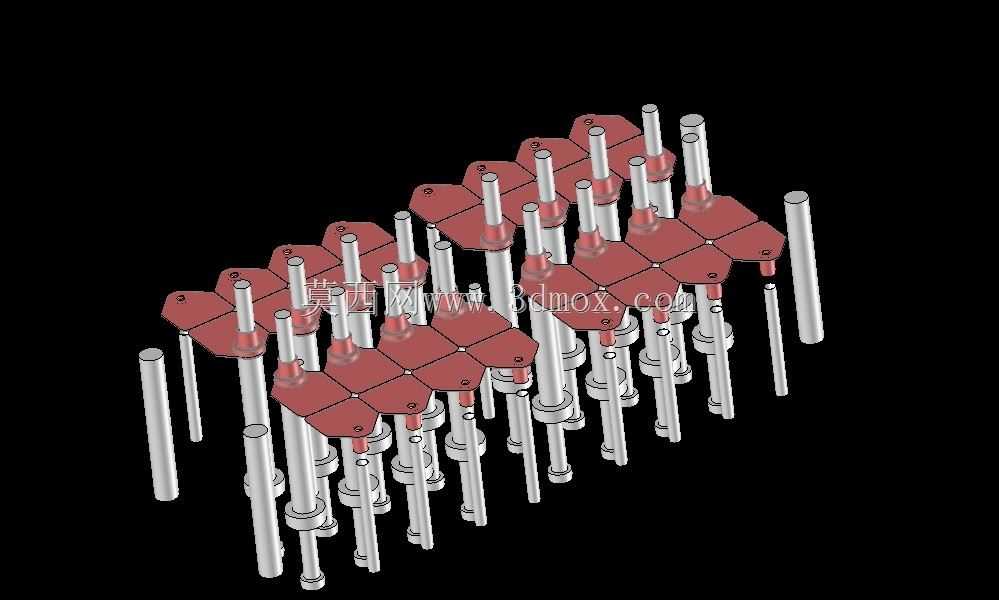

　　导向部分采用长圆柱导柱形式，贯穿动定模主要区域，用于合模时保证型腔对位。对于多腔小件模具，导柱的有效配合长度和布置对称性很关键。合模过程中，模板如果承受偏载，细小型腔和型芯容易发生错位，最终在塑件上表现为台阶、偏心或浇口痕迹异常。长导柱能够在模板接近闭合前提前进入配合状态，减少侧向错动；多根导柱分散布置，也能提升整体抗偏载能力。

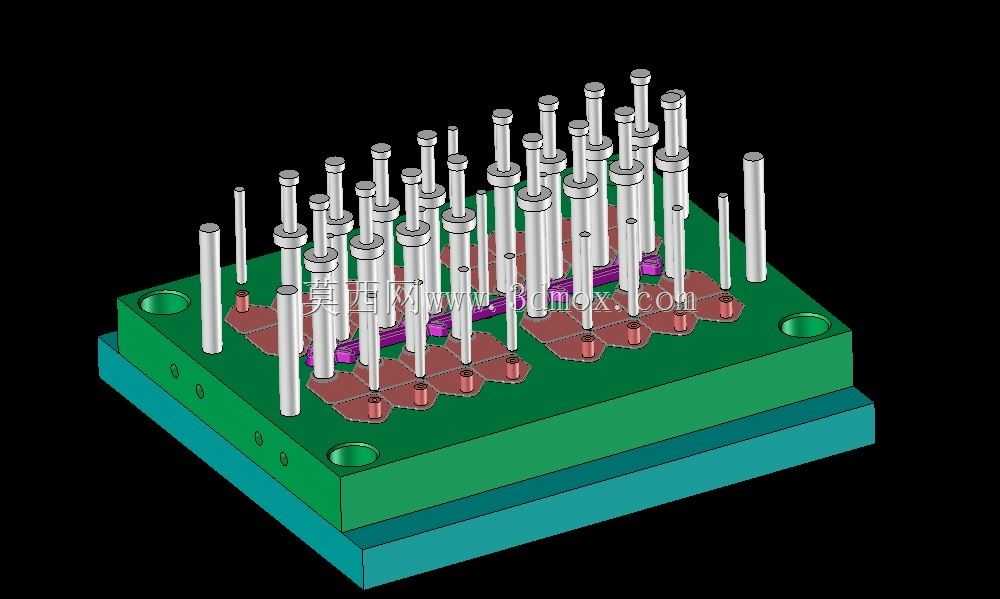

　　顶出系统由若干竖直杆件组成，对应塑件下方或周边的脱模受力点。条码标识塑料件通常壁厚不大，成型后会包覆在型芯或成型面上，单靠少数顶杆很难保证平稳推出。结构中顶杆与型腔位置一一对应，推出时尽量靠近材料聚集区和刚性较好的区域，避免作用在薄而悬空的外观面上。顶出行程需要满足塑件完全脱离型芯的要求，同时又不能与流道、冷却水路或其他模板构件发生干涉。三维装配中把这些杆件完整表达出来，有利于检查顶出同步性和运动边界。

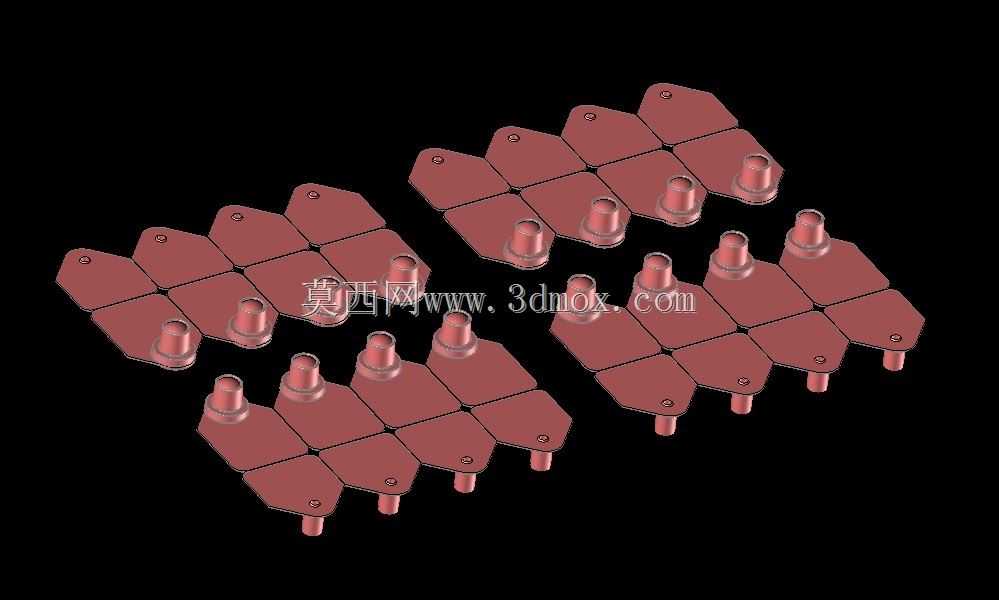

　　成型件外形呈近似片状，局部带有条码图案所需的凹凸或平面区域。红色面在视觉上代表塑件及流道成型区域，能够直观看出每模产出的件数、件与件之间的连接关系以及浇口落点。对于这类外观标识件，浇口不宜设置在条码读取面或高光表面，通常会选择边缘、侧边或后续可去除的位置，以免残留痕迹影响识别和外观。流道断面与长度则要在材料利用率和填充平衡之间取舍：过粗的流道浪费塑料并延长冷却时间，过细又会增加注射压力损失。

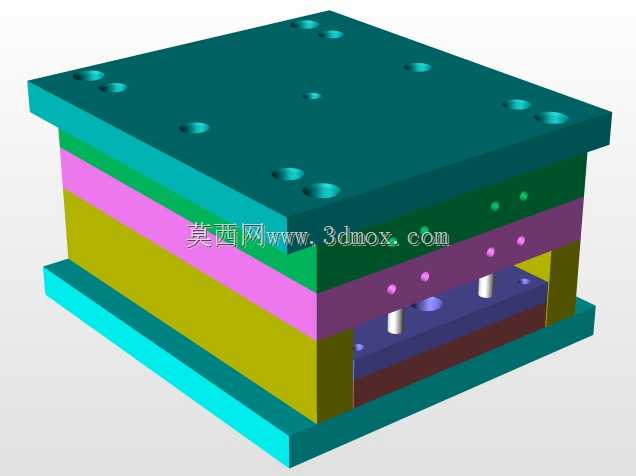

　　安装边界方面，整套模具需要放入对应规格的注塑机模板空间内，外部轮廓受模架长宽、开模行程、顶出孔位置和锁模力限制。模型中较高的导柱和顶杆表明模具具有一定的闭合高度和推出距离，选型时不能只看型腔数量，还要核对注塑机拉杆间距、最小模厚、最大开模行程以及顶棍孔位置。冷却回路虽然在当前视角中不作为主要展示对象，但在真实设计中必须围绕红色型腔密集区布置，使各件冷却节奏接近；排气槽则应开设在熔体最后填充的边缘，防止短射和焦痕。

　　从结构设计思路上看，该模型把产品成型、流道输送、合模导向和脱模顶出放在同一装配关系中检查，适合用于多腔模方案评审。工程师可以据此核对型腔间距是否满足加工和密封要求，顶杆是否落在可承受推出力的位置，导柱长度是否覆盖合模导向过程，取件时机械手或人工操作是否有足够空间。对于小塑料件而言，模具结构越密集，越需要在三维阶段提前发现干涉，而不是等到加工装配后再靠修模弥补。

　　整体而言，该结构强调的是小尺寸条码标识塑料件的高效、均衡成型。多腔排布提升产量，导向构件保证合模精度，顶出杆件保障脱模稳定，流道与型腔关系决定填充质量。其外形尺寸和安装边界需要结合注塑机参数、模板厚度和自动取件空间共同确认，三维模型为后续细化冷却、排气、浇口和加工工艺提供了清晰的结构基础。
