塑料双联齿轮组排挡传动结构

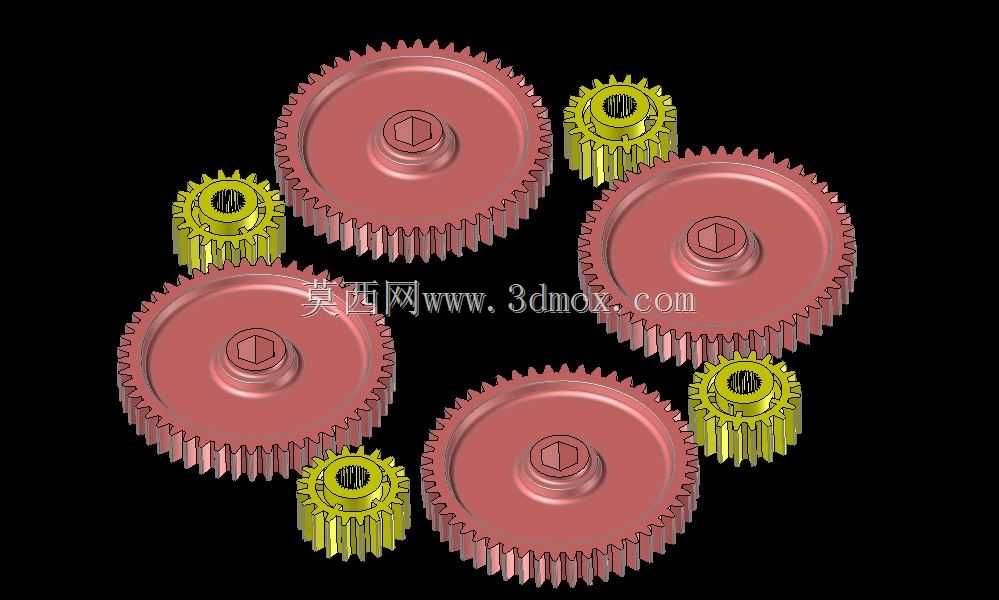

　　这套齿轮组采用大小两种圆柱直齿轮交错排布的形式，四件大尺寸红色齿轮与四件小尺寸黄色齿轮相间布置，形成多级啮合的减速传动链，齿轮中心统一设计内六角孔结构，可直接与六角轴配合传递扭矩，省去键槽加工与轴向锁紧零件，装配时沿轴向推入即可完成周向固定，适配小型消费类产品的快装流水线作业。

　　从应用场景来看，这类塑料齿轮组大量用于小型通讯终端、家用小电器、玩具传动箱以及低速轻载的办公设备内部，承担动力减速、转速匹配与扭矩放大的作用。直齿圆柱齿轮的啮合形式对装配公差容忍度较高，中心距出现小幅偏差时仍可维持稳定传动，非常适合注塑件批量生产带来的尺寸波动特性。

　　设计思路上，大齿轮采用薄轮缘加均匀周向辐板的结构，在保证齿根弯曲强度的前提下尽可能缩减壁厚，避免注塑过程中出现缩痕、内部气孔等成型缺陷；齿轮中心的凸台结构既提升了轮毂部位的轴向刚度，也为轴向定位提供了贴合面，装配时凸台端面可抵靠箱体侧壁或相邻零件，控制齿轮的轴向窜动量。小尺寸双联齿轮将传动齿与定位齿集成在同一零件上，一次注塑成型即可完成两个功能段的加工，减少装配时的零件数量与累计误差。

　　齿形参数设计阶段优先考虑塑料件的成型特性，齿顶预留适当脱模斜度，齿根位置设置圆角过渡，避免应力集中导致长期运转后出现齿根断裂；模数选取兼顾承载能力与传动平稳性，小齿轮齿数选取避免根切的合理区间，大齿轮齿数按照总减速比要求分配，多级啮合的传动比逐级分配，让每一级齿轮的载荷水平保持接近，避免某一级齿面过早磨损。

　　安装边界方面，所有齿轮的轴向厚度控制在较小尺寸范围内，适配薄型传动箱的内部空间布局；中心内六角孔的对边尺寸按照标准六角轴规格设计，配合间隙选取兼顾装配便利性与传动同轴度，既不会因间隙过大导致运转时齿轮晃动，也不会因间隙过小出现装配卡滞。齿轮外圆与箱体内壁之间预留足够的安全间隙，避免运转过程中齿顶与箱体发生刮擦，相邻齿轮的啮合侧隙按照塑料材料的热膨胀系数预留补偿量，在设备工作升温后仍可维持正常啮合，不会出现卡齿、憋停的问题。

　　材料选型上这类齿轮通常采用POM或PA注塑成型，POM本身具备自润滑特性，低速运转时无需额外添加润滑脂即可长期工作，摩擦系数低且耐磨性能优异，非常适合轻载长期运行的传动场景；PA材料则在抗冲击性能上表现更好，适用于启停频繁、存在小幅冲击载荷的工况。设计时也可根据实际载荷需求调整齿宽尺寸，载荷偏大时适当增加齿宽以降低单位齿面压力，载荷较小时缩减齿宽控制材料成本与整体重量。

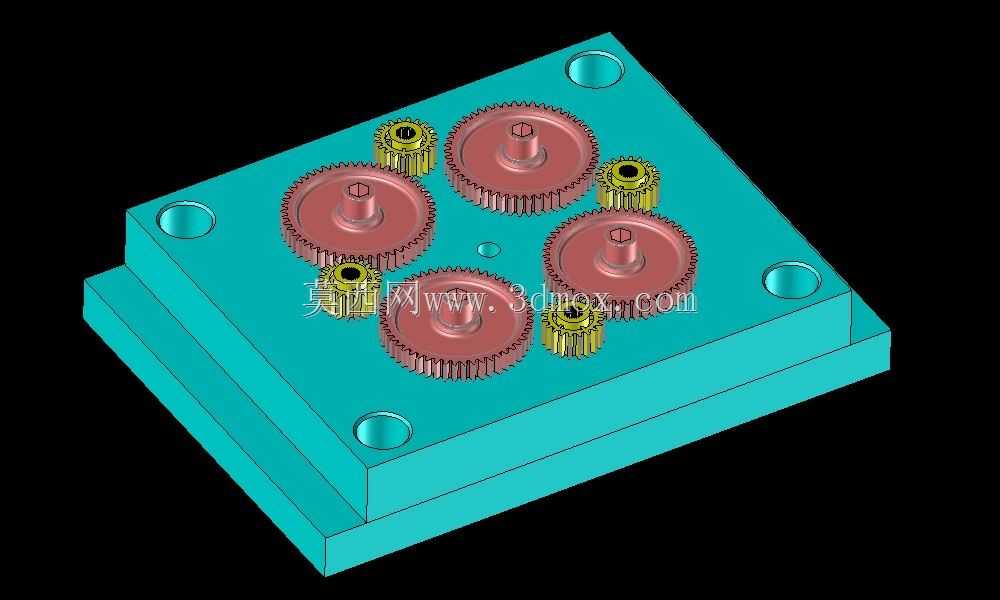

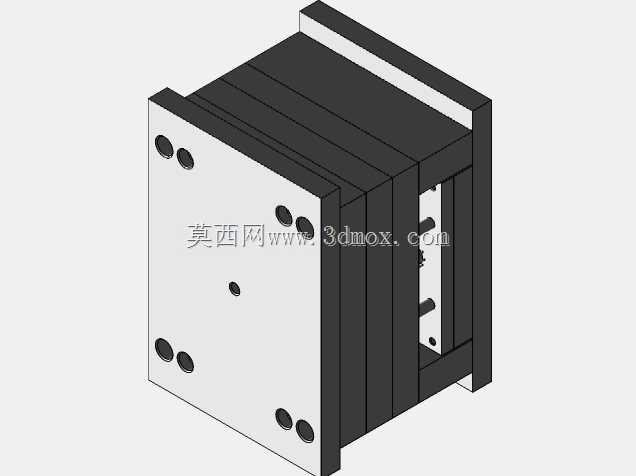

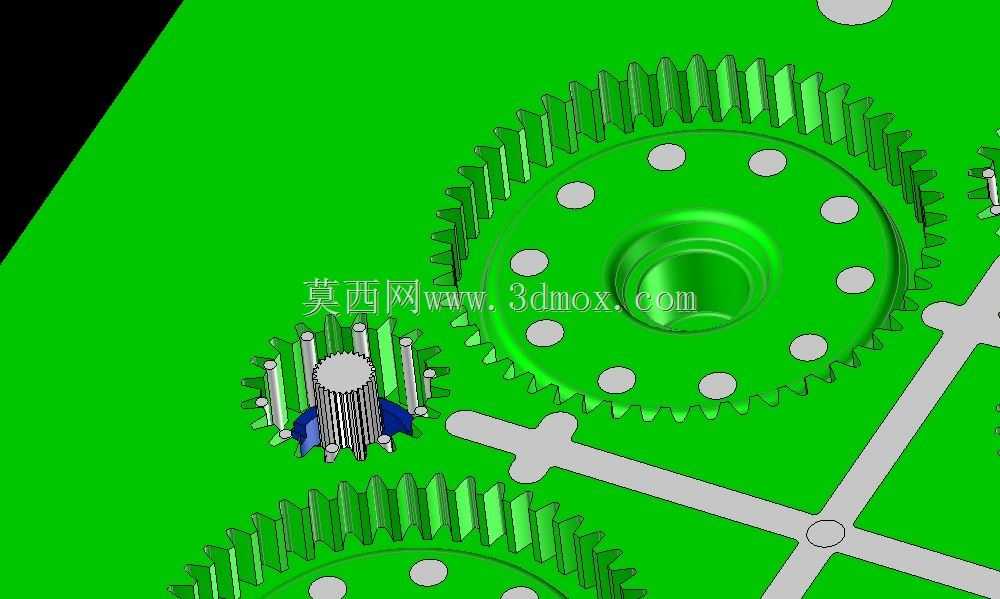

　　整套传动结构没有复杂的异形曲面，所有特征都面向注塑工艺与自动装配设计，模具结构简单，分型面设置在齿轮端面位置，可采用多腔模批量生产，单件成型周期短，生产成本低，非常适配消费类产品大批量制造的需求。建模过程中齿形采用渐开线标准参数生成，啮合关系按照实际中心距装配验证，可直接用于运动仿真，校验传动过程中是否存在干涉、卡滞，提前确认传动比输出是否符合设计预期，为后续箱体结构设计与轴系布局提供准确的尺寸依据。
