手机防护壳精密注塑成型模具

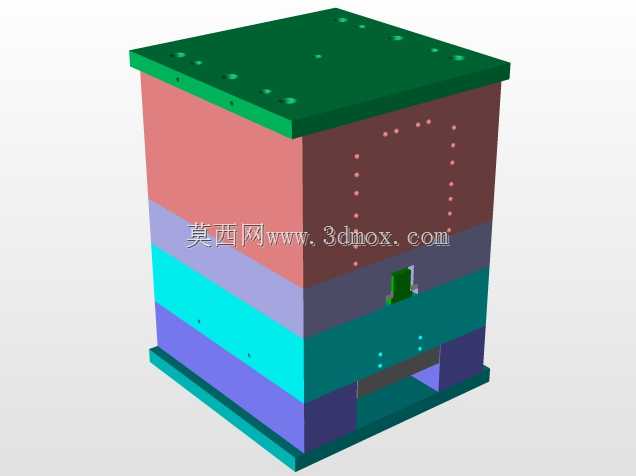

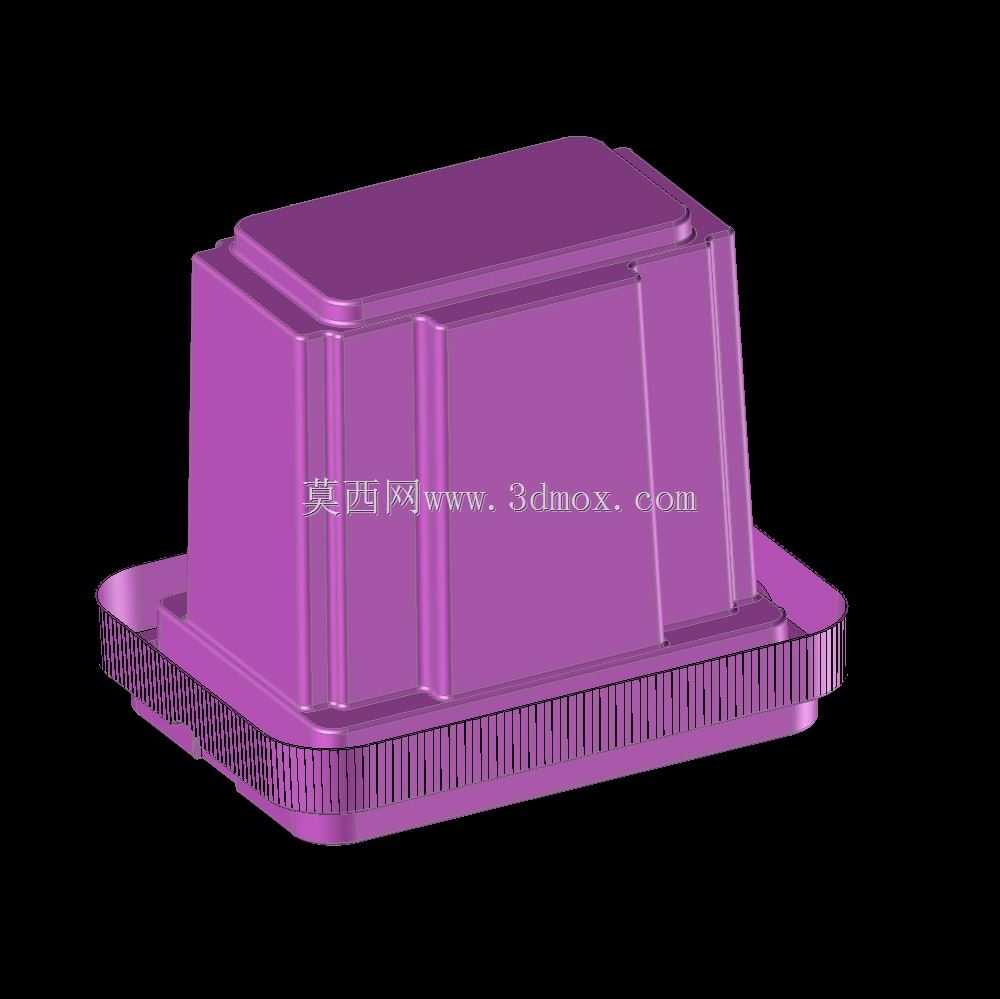

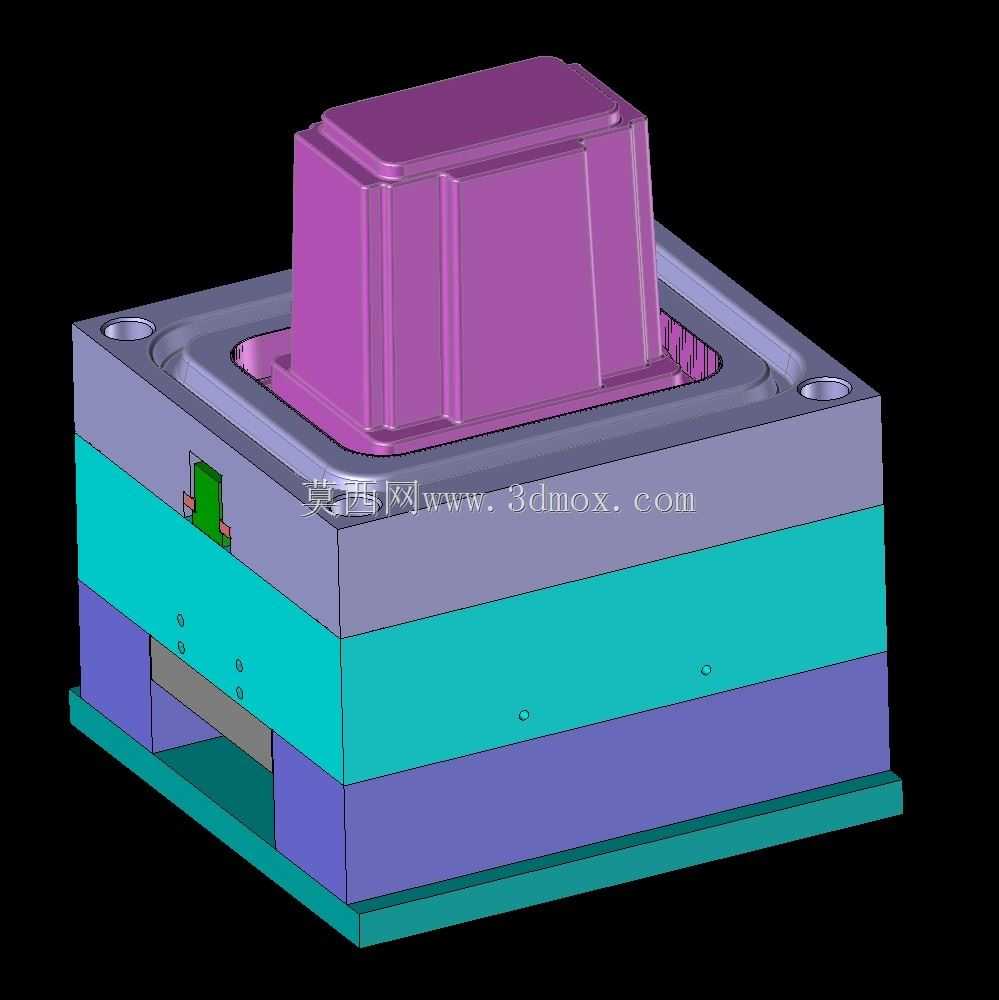

　　这套模具结构面向消费电子配件的批量注塑生产场景，核心成型对象为手机配套使用的硬质塑胶防护壳，在日常车间排产中，这类模具通常安装在对应吨位的卧式注塑机上，完成熔融塑胶的注射、保压、冷却、开模顶出全流程，最终产出轮廓规整、壁厚均匀的手机保护壳成品。从结构分层来看，整套模架采用标准叠层布局，从上至下依次排布型腔固定板、支承板、垫铁与底板，各层板件通过定位销与内六角螺钉完成锁固，侧向预留的导套孔与注塑机拉杆安装位匹配，上机时无需额外加装转接法兰，直接压合固定即可完成对位。成型端的型腔完全复刻手机壳的外形特征：型腔凸起部分对应壳体内腔，四周预留的脱模斜度控制在1.5度左右，既保证注塑充模时塑胶可以顺畅流到型腔边缘，

　　也能在开模时避免塑件表面被拉伤，型腔边角位置全部做了R角过渡，没有尖锐清角，一方面降低了热处理过程中型腔局部应力集中开裂的风险，另一方面也让成型后的手机壳外缘没有锋利毛边，后续无需大量人工修边。模具侧向设置了滑块抽芯结构，对应手机壳侧边的按键开孔与挂绳孔位，开模过程中斜导柱先带动侧向滑块完成横向抽芯，脱离塑件侧孔位置之后，动模部分继续后移，顶出系统再将塑件从型芯上平稳顶出，整套动作顺序通过注塑机的开模行程直接驱动，不需要额外配置液压抽芯油缸，降低了模具的制造成本与后期维护复杂度。冷却回路在各层模板内迂回排布，水路距离型腔表面的间距控制在15到20毫米之间，进水口与出水口统一布置在模具后侧，对接车间冷水机管路之后，

　　可以让型腔内的熔融塑胶在恒定温度下快速均匀冷却，减少塑件因为冷却不均产生的翘曲变形，保证手机壳成品的装配尺寸稳定。模具底板下方预留了顶出孔位，和注塑机的顶杆位置完全对应，支承板下方的垫铁围成的空腔留出了足够的顶针板运动行程，顶针排布在塑件的非外观面位置，顶出时不会在手机壳外表面留下顶出痕迹，保证成品外观质量。设计过程中首先根据手机壳的三维外形反向分模，先抽取塑件的内外表面分型线，将分型面设置在手机壳开口端的端面位置，封胶面宽度预留8毫米以上，避免注塑过程中出现飞边；随后根据预估的注塑投影面积选配标准模架，校核导柱导套的配合间隙、支承板的弯曲强度，保证在注塑锁模压力下模板不会出现挠曲变形；侧向滑块的锁紧楔角度比斜导柱角度大2度，

　　合模时锁紧楔可以完全压紧滑块，承受注射时的侧向涨模力，避免滑块后退导致塑件侧边产生批锋。整套模具的安装边界完全适配常规中小型注塑机的拉杆间距、顶出行程与最小模厚要求，上机后不需要对设备做非标改造，量产过程中操作人员只需要定期清理分型面残留的塑胶碎屑、检查冷却水路是否通畅、定期给导柱和滑块导轨加注润滑脂，就可以保证长期连续稳定生产，产出的塑胶手机壳尺寸一致性好，装配时可以顺畅扣合在对应型号的手机外部，起到防刮、缓冲防护的作用。
