餐巾注塑成型模具整体结构设计

　　这套三维结构围绕餐巾类薄型日用品的注塑成型需求展开，整套模具采用标准三板式模架布局，从顶部定模固定板、流道推板、定模板、动模板一路延伸到底部动模支承板与垫铁，各层板件按照注塑机开合模行程逐层堆叠，外形整体呈方正立式箱体结构，长宽尺寸适配常用中小型卧式注塑机的拉杆间距，底部垫铁围出的空腔预留顶出板往复运动空间，总高度方向严格控制在注塑机最大开模行程以内，避免生产时出现开模取件卡滞。

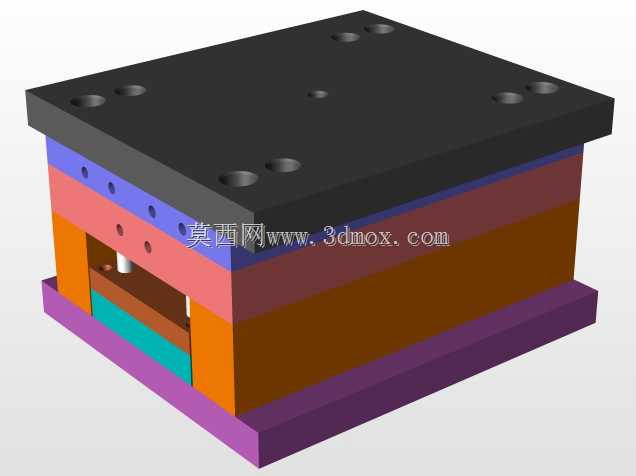

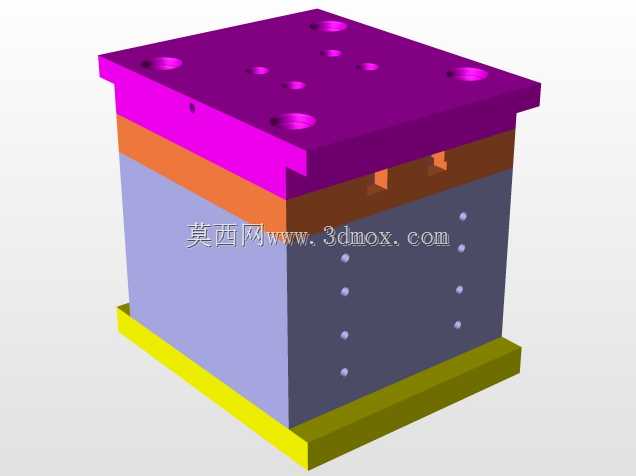

　　从实际车间生产场景来看，这类模具主要安置在日用品注塑车间，配套卧式注塑机完成餐巾配套塑料构件的批量注塑作业，单次开合模即可完成多腔填充、冷却固化、顶出落料全流程，产出的塑件直接送入后续包装工序，适配餐饮耗材、一次性日用品的大批量连续生产节奏。模具顶部的定模固定板上均匀布置六组安装固定孔，孔位坐标完全匹配注塑机定模侧的装夹螺孔分布，上机安装时可直接穿入螺栓锁紧，不需要额外加装过渡垫板；底部动模侧通过压板压合在注塑机移动模板上，动模座中部预留顶出孔，和注塑机机顶出杆位置对正，保证顶出力均匀传递到顶出板组件。

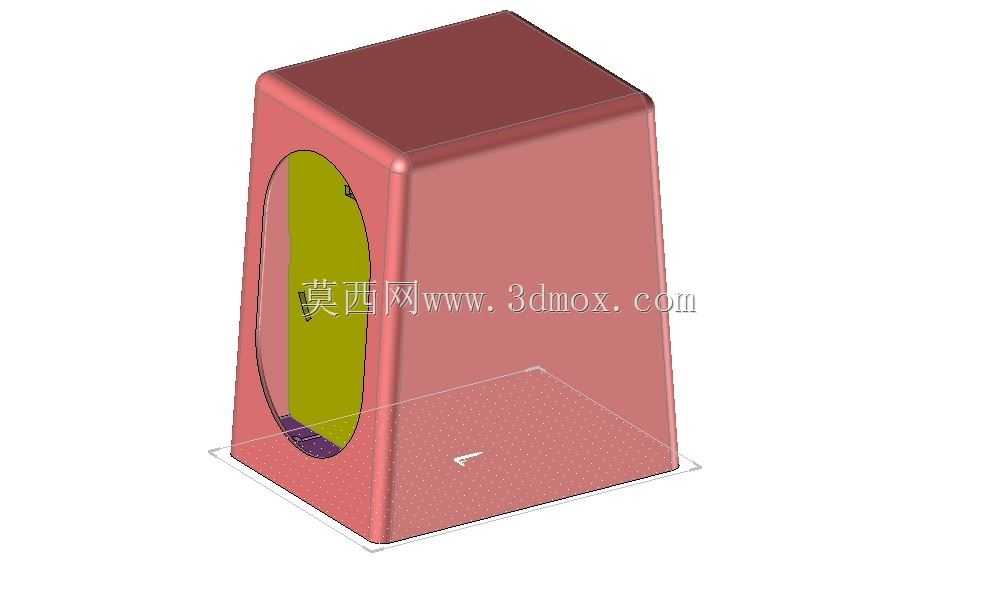

　　结构设计层面，分型面选在塑件轮廓最大的断面位置，开模时动定模沿分型面分开，流道凝料在三板结构的拉料针与流道推板作用下自动从浇口处拉断脱落，不需要人工逐腔剪除浇口，大幅降低后工序人工工作量。型腔采用多腔均衡布局，从主分流道到各型腔的进料流道长度保持一致，熔融塑料从注塑机喷嘴进入主流道后，可同步填充所有型腔，避免不同腔位塑件出现填充缺料、内应力不均的问题。冷却回路沿型腔、型芯周边分层布置，水路进出水接头集中排布在模具非操作侧，对接车间冷却水循环系统后，可在成型周期内快速带走型腔内塑料固化释放的热量，缩短塑件冷却等待时间，稳定批次生产节拍。

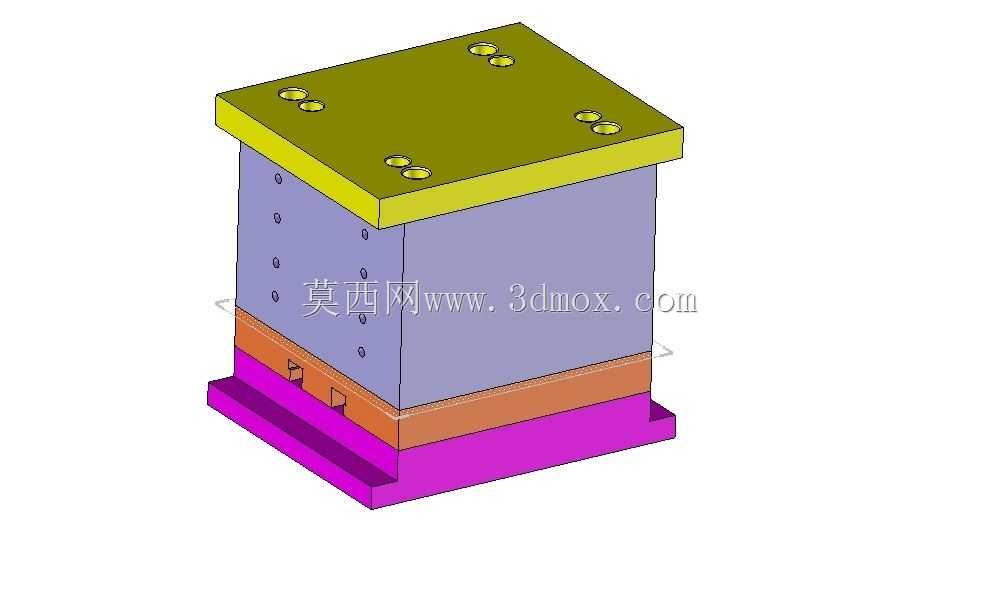

　　脱模机构设置在动模侧垫铁围成的空腔内，包含顶出固定板、顶出底板、多根顶杆与复位杆，开模到设定行程后，注塑机顶出杆推动顶出板组向前移动，顶杆均匀作用在塑件非外观面的加强筋、边缘位置，将固化完成的塑件从型芯上平稳顶出，避免顶出力集中导致塑件顶白、变形；合模时复位杆先接触定模板分型面，带动整套顶出板退回初始位置，搭配回程定位结构保证每次顶出行程一致。模具侧向的紫色、橙色分层结构对应动模侧的支承与导向组件，四根导柱导套分别布置在模架四个角部，开合模过程中全程约束动定模的相对位置，保证型腔与型芯的同轴度，长期批量生产也不会出现分型面错位、塑件飞边超差的问题。

　　设计过程中优先把安装边界、运动干涉校验放在前面，所有板件的开槽、孔位都在三维环境里完成干涉检查，顶出板的最大前进位置不会和动模板底部发生碰撞，冷却水管的走线路径避开顶杆、螺钉、导柱的安装位置，外围吊装螺孔设置在模架两侧重心位置，车间航车吊装上机时可以保持模具水平，不会出现倾斜磕碰。整套结构没有冗余复杂的特殊抽芯机构，日常维护时只需要定期检查导柱润滑、顶杆磨损情况，即可长期稳定维持成型精度，非常适配通用日用品塑件的批量注塑生产工况。
