Arduino开源开发板扩展载板结构设计

　　这块载板的结构规划，最初是围绕桌面级开源控制项目的快速接线需求展开的，日常做小型自动化工位改造、教学实验平台搭建、创客类智能装置开发时，经常遇到杜邦线散落、外接模块接线混乱、电源接口反复插拔松脱的问题，这块扩展载板就是把常用的外接端口、电源通路、信号排针全部整合在一块PCB基板上，不用再临时飞线搭接，整套控制单元装到设备外壳里之后，后期调试、端口更换、故障排查都要清爽很多。

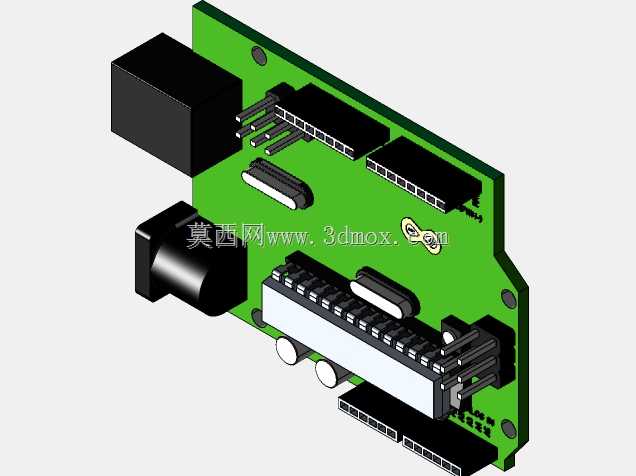

　　从实际装机的边界来看，基板轮廓做了切角避让处理，四个安装孔位对应标准开源主控板的固定孔距，叠装之后上下板的支撑柱高度刚好留出接插件插拔空间，不会出现排针对插之后顶到上层元件、或者外壳内壁压到电容顶面的情况。板上左侧布置的直流电源输入座，配套了方形的电源滤波模块，输入端接入外接适配器之后，先经过滤波回路再给主控和外接传感器供电，现场车间里小型电机、电磁阀启停产生的电源尖峰不会直接串到主控供电引脚，避免模拟量采样跳变、主控意外重启的问题。

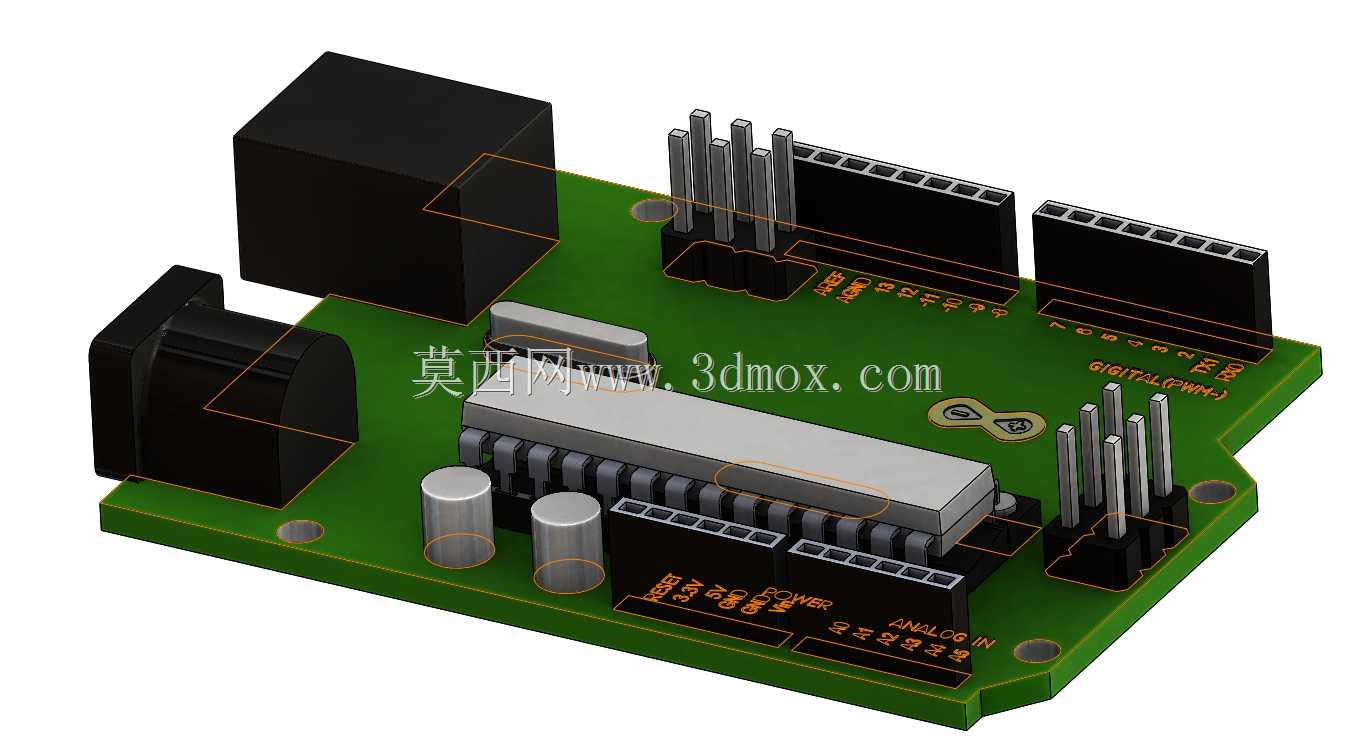

　　板面中间的长条形排座是和上层Arduino主控板对插的核心接口，引脚排布完全匹配主控的数字口、模拟口定义，插装之后不需要额外焊接飞线，主控的所有IO引脚都通过板上走线同步引出到两侧的排针组。两侧分立的直插排针，分别把数字信号端口、模拟信号端口、电源正负极、接地引脚按功能分区排列，外接舵机、温湿度传感器、步进电机驱动模块、继电器模组的时候，直接对应端口插杜邦线即可，端口旁丝印了清晰的引脚功能标识，现场调试不用反复翻查主控引脚定义图，新手接线也不容易把电源和信号脚接反。

　　板上预留的几个圆柱形铝电解电容，分别布置在电源输入端口和大功率外设供电路径旁边，作用是缓冲瞬时大电流负载，比如外接多个舵机同时动作、驱动模块瞬间拉电流的时候，电容可以就近补能，避免供电路径上的电压骤降。板上还预留了小型状态指示元件的焊盘，后续调试时可以直接在对应点位焊接LED，不用额外外接指示灯，程序烧录之后端口输出状态可以直接通过板上灯光确认。

　　结构设计阶段特意把所有高大元件的高度做了统一管控：最高的滤波模块、电源插座的顶面高度控制在同一层级，对插上层主控板之后，上下板之间的净空完全容纳所有板上元件，不会出现元件干涉。基板的异形切角不是随意做的造型，是对应常用的塑料防护外壳内壁的加强筋位置，装壳之后基板不会和壳体内的筋位发生碰撞，四个固定孔可以直接穿铜柱支撑，既可以叠装在主控下方做成一体化控制单元，也可以单独固定在设备面板的预留卡槽里。

　　实际应用场景里，这类载板既可以用在教学实验箱里，给学员做传感器接线、单片机编程实训，也可以装到小型非标自动化设备里，作为整机的核心控制载体：比如小型传送带的启停控制、工位物料检测的信号采集、智能小车的运动驱动、环境监测节点的传感器数据汇总，都可以通过这块载板快速完成硬件搭建，不用每次项目都重新绘制PCB、重新规划接线路径，能大幅缩短原型机的开发周期。板上的走线宽度也按照常用外设的电流负载做了匹配，电源走线宽度大于信号走线，外接小功率继电器、小型直流负载的时候不会出现走线过热压降过大的问题，接地路径做了连片铺铜处理，数字信号和模拟信号的接地分区汇聚，减少信号之间的电磁干扰，采样类传感器接进来之后，采集到的数值波动会比临时飞线搭接的方案稳定很多。
