多工位车铣复合精密轴套组件

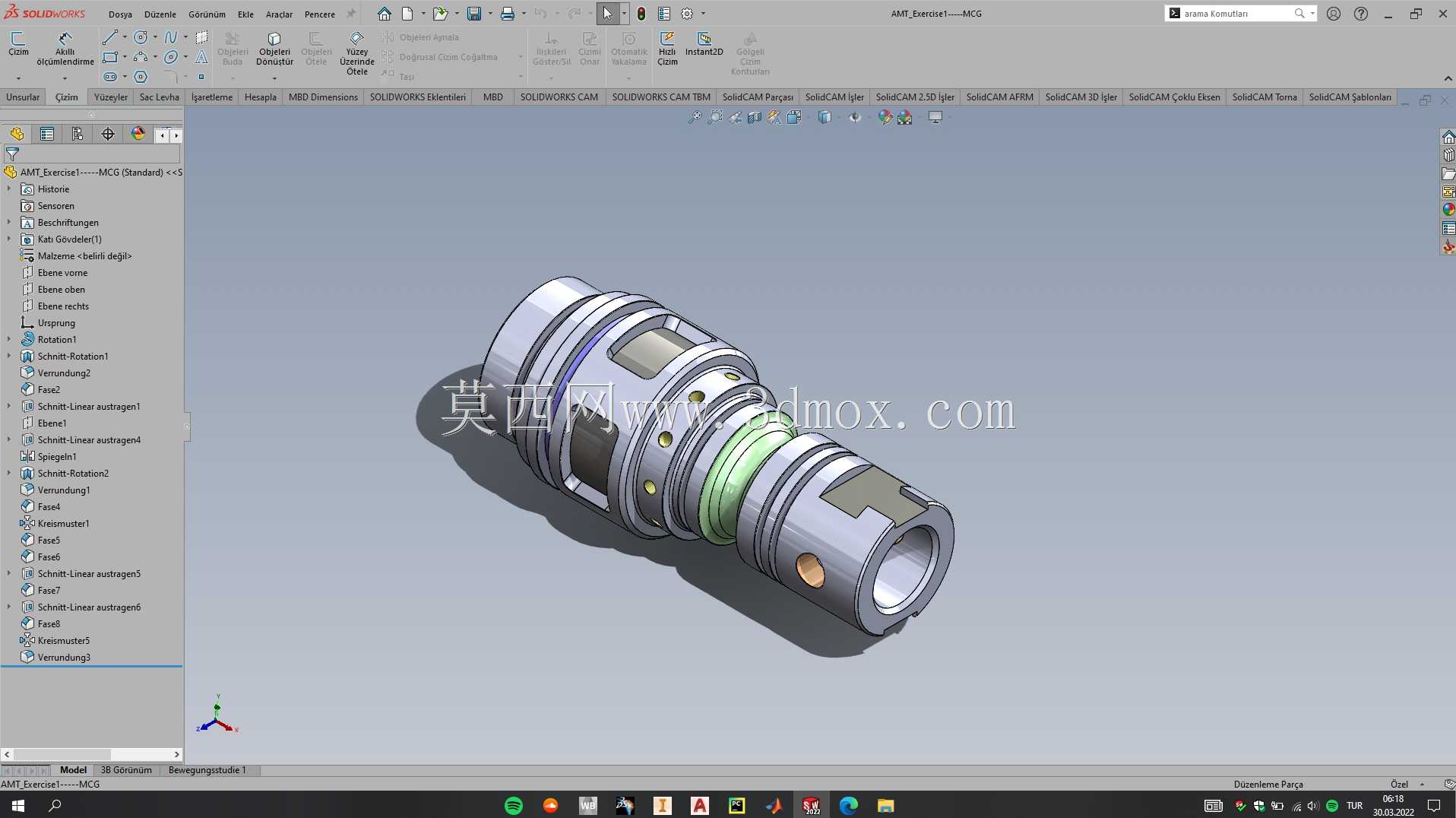

　　该回转类精密轴套组件面向通讯终端内部同轴连接、信号模块轴向定位以及多工序联动加工验证场景开发，整体采用阶梯空心轴的布局逻辑，所有加工特征围绕同一根主轴线排布，既可以作为通讯设备内部射频模块、连接插芯的承载基座，也可作为车铣复合工艺实训的典型样件，覆盖车削外圆、镗削内孔、环槽切削、周向钻孔、平面铣削、键槽加工等多类常见机加工工序。

　　从实际装机用途来看，这类零件常见于手持通讯测试设备、接驳式通讯转接组件以及小型精密传动连接单元中：中空的轴向通孔用于穿设同轴信号线或者导向顶杆，避免线缆在设备内部弯折干涉；外圆分段设计的不同直径轴段分别承担密封圈限位、衬套定位、卡环固定以及端面贴合的作用，中段设置的浅绿色环形密封槽用于嵌入O型橡胶圈，装配后可实现腔体之间的防尘、防滴漏密封，在户外便携通讯设备的接口部位能够阻挡雨水、粉尘进入内部电路区域。

　　结构设计上没有采用复杂的异形曲面，所有特征都服务于装配与加工可行性：左端大直径轴段外圆加工有多道环形凹槽，既可以减轻零件整体重量，也能够在压装外壳时增加胶层的附着面积，防止工作震动过程中轴套与外壳发生相对转动；轴身周向均匀分布的多个径向小孔，一部分是定位销孔，用于和外围配套的锁紧销配合，限制轴套的周向转动自由度，另一部分是注油孔，在需要相对转动的配合场景下可向摩擦面注入润滑脂，降低长期转动的磨损速率；右端轴段铣削出的平行扁位与键槽，是扭矩传递的典型结构，当该轴套需要和外部旋钮、连接头同步转动时，扁位可以和对接零件的卡槽贴合，键槽内装入平键即可传递旋转扭矩，避免打滑失效。

　　设计阶段的尺寸边界把控完全遵循回转零件的装配逻辑：整体长径比控制在合理区间，既保证轴向有足够的位置布置密封槽、定位孔与连接结构，也不会因为轴段过长导致装夹加工时出现挠曲变形；各段轴径的过渡位置均设置退刀槽，车削加工时刀具可以顺利退离加工面，不会在台阶根部留下刀具干涉残留，同时退刀槽的圆角半径按照配合件的倒角尺寸匹配，装配时轴肩端面能够完全贴紧对接零件的定位面，不会出现虚位。内孔采用分段变径设计，入口处设置倒角引导，信号线或者对接插芯插入时可以自动对中，不会刮伤线缆外皮或者插芯表面；内孔的高精度段与通讯插芯采用小间隙配合，既保证插芯可以顺利插拔，又能控制径向晃动量在允许范围内，维持信号传输的同轴度要求。

　　从加工工艺角度拆解，该零件的工序排布完全贴合车铣复合设备的作业逻辑：首步通过三爪卡盘夹持棒料毛坯，先车削一端外圆、镗削部分内孔，完成后掉头装夹，找正已加工外圆的跳动，再车削剩余外圆轮廓、加工各道环槽与密封槽；之后切换动力刀座，完成周向径向孔的钻削、右端扁位与键槽的铣削，所有工序在一次装夹定位中尽可能完成，减少多次装夹带来的定位误差，保证各外圆、内孔、键槽之间的位置度。建模过程中每一处特征都对应实际加工的刀具路径，环形槽的宽度匹配切槽刀的刃宽，径向孔的深度标注清晰，铣削扁位的对称度相对于主轴中心线设定公差，完全可以直接用于生成加工刀路，验证车铣联动的工艺合理性。

　　装机适配层面，该轴套的轴向定位依靠两端轴肩实现，装入设备腔体后，一端轴肩抵靠腔体内的定位台阶，另一端通过卡环嵌入环槽完成轴向锁紧，工作过程中不会出现轴向窜动；周向分布的定位销孔可根据装配需求选择对应孔位装入防转销，适配不同角度的安装方位，密封槽的尺寸按照标准O型圈规格设计，无需定制特殊密封件，维护更换时可直接选用通用标准件，降低后续运维的配件成本。
