通讯设备配套精密注塑成型模具结构

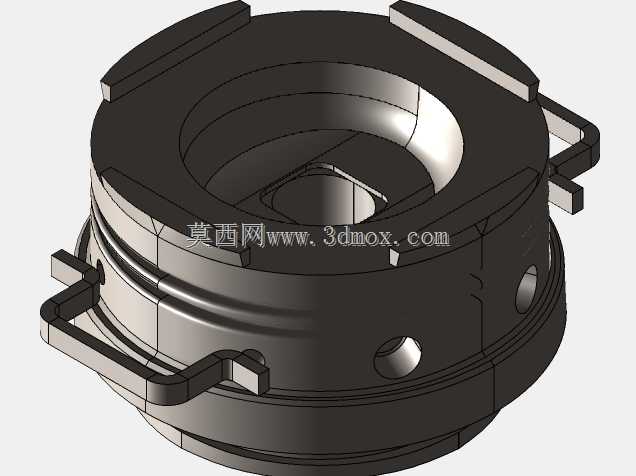

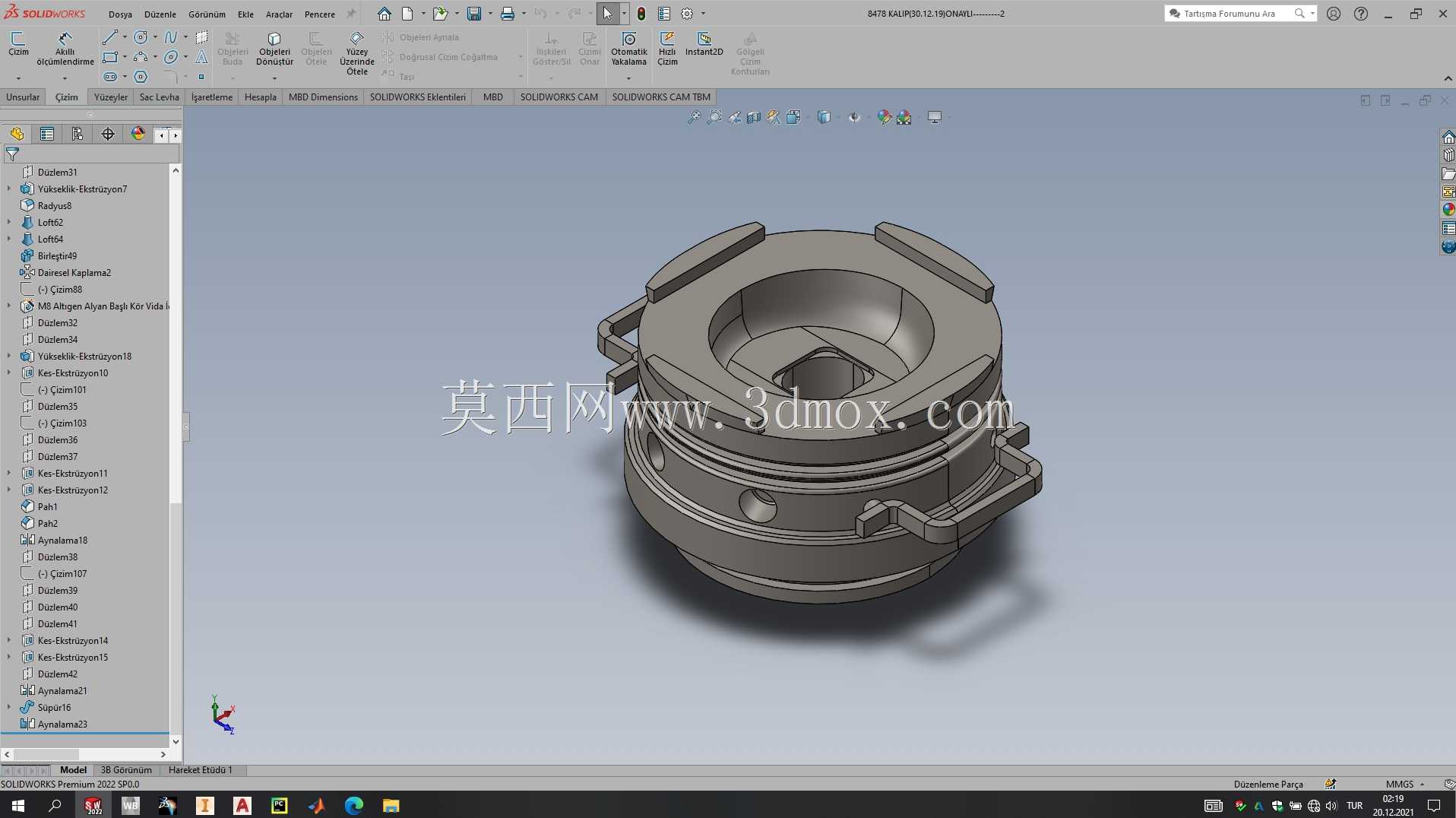

　　这套模具的成型对象是通讯终端配套的小型壳体类塑胶件，从模腔的轮廓特征来看，成品属于带环形侧壁、侧向卡扣与内部安装位的包覆类结构件，日常在手持通讯设备、便携数码外设或者信号转接组件里，这类零件主要承担内部元件限位、外部防护以及装配对位的作用。做这类模具结构设计时，首先要顺着成品的脱模方向梳理所有倒扣特征：零件外周均匀分布的几处凸耳卡扣，沿轴向存在侧向凸起，无法直接沿主开模方向脱出，因此模架外侧对应位置预留了侧向抽芯滑块的安装空间，滑块的锁紧斜面、导滑行程都要和模架的开合行程匹配，避免合模时滑块受注塑压力后退产生飞边，开模时又能提前退到位，让塑件可以顺利被顶出。

　　从型腔的布局来看，这套结构采用单腔成型的设计思路，并非多腔排布，这和成品的结构复杂度直接相关——该塑件内部有较深的环形容纳腔，中心还有异形的装配孔位，熔融塑胶注入型腔后，深处的气体如果不能顺利排出，很容易在型腔末端形成烧焦、缺胶或者表面熔接痕，因此在分型面的贴合位置、模仁镶件的拼合缝隙处，都要对应开设排气槽，槽深控制在塑胶不会溢边的合理区间，把填充过程中裹挟的气体顺着分型面导出模外。

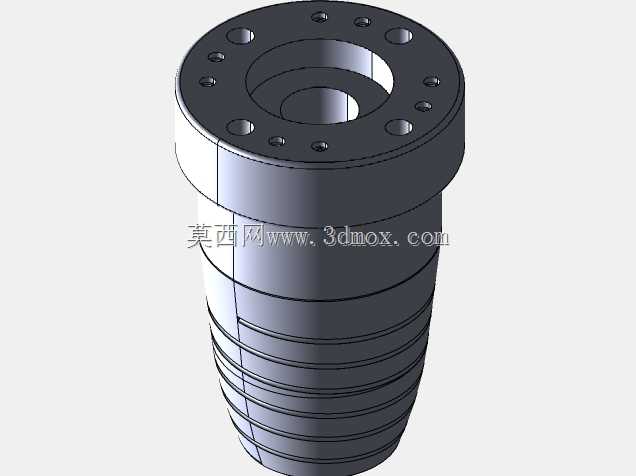

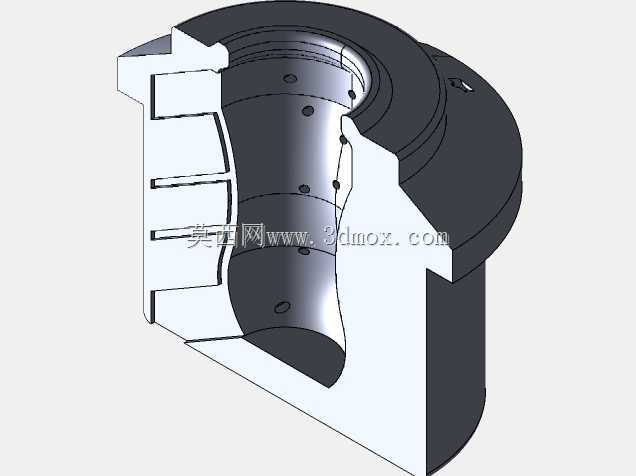

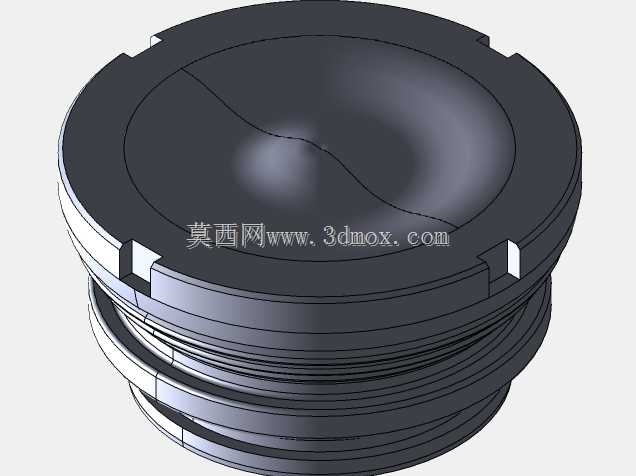

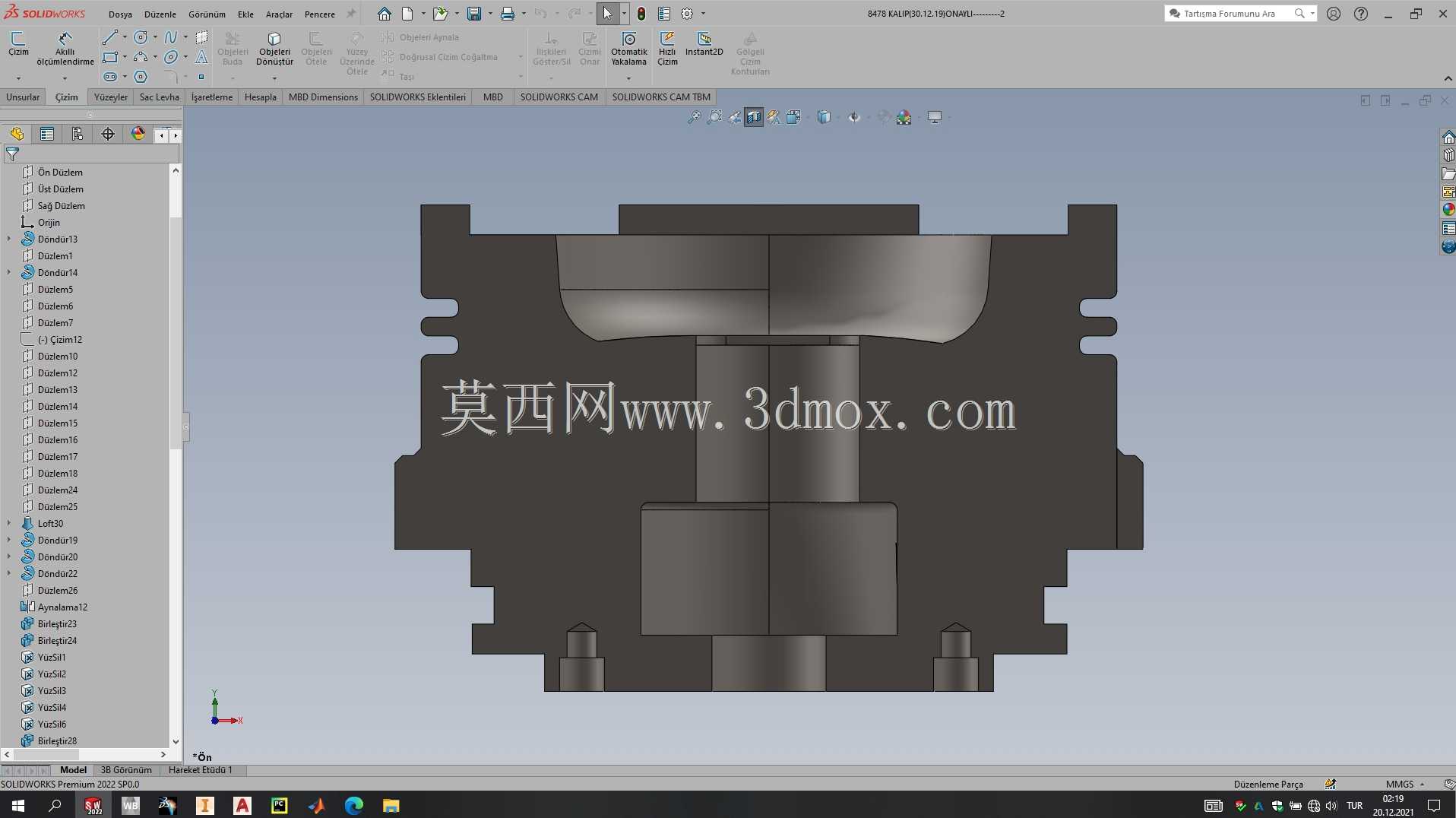

　　模仁的核心成型部分直接复刻了塑件的内外轮廓：内壁的环形台阶对应成品壳体的轴向定位面，后续通讯零件装配时，内部的电路板或者连接接头就靠这个台阶完成轴向限位，不会在壳体内出现窜动；侧壁上预留的小孔成型部位，对应成品侧面的走线孔或者定位销孔，这类细小特征在模仁上要做成独立的小镶针，一方面方便加工时保证孔位的同轴度，另一方面长期生产中镶针出现磨损、拉伤时，可以单独更换，不需要整块返修模仁，降低后期维护成本。

　　外周的几处侧向凸耳成型位，除了靠侧向滑块完成抽芯，凸耳上的卡扣厚度要均匀过渡，避免塑胶填充时局部壁厚差过大，冷却后出现缩痕，影响卡扣的装配弹性——这类通讯配件的卡扣大多需要反复拆装，卡扣处的塑胶成型致密度直接决定后续装配的卡接力是否稳定，设计模腔时就要在卡扣对应的壁厚位置做合理的减胶处理，让整个塑件的壁厚尽可能保持均匀，减少冷却过程中的内应力。

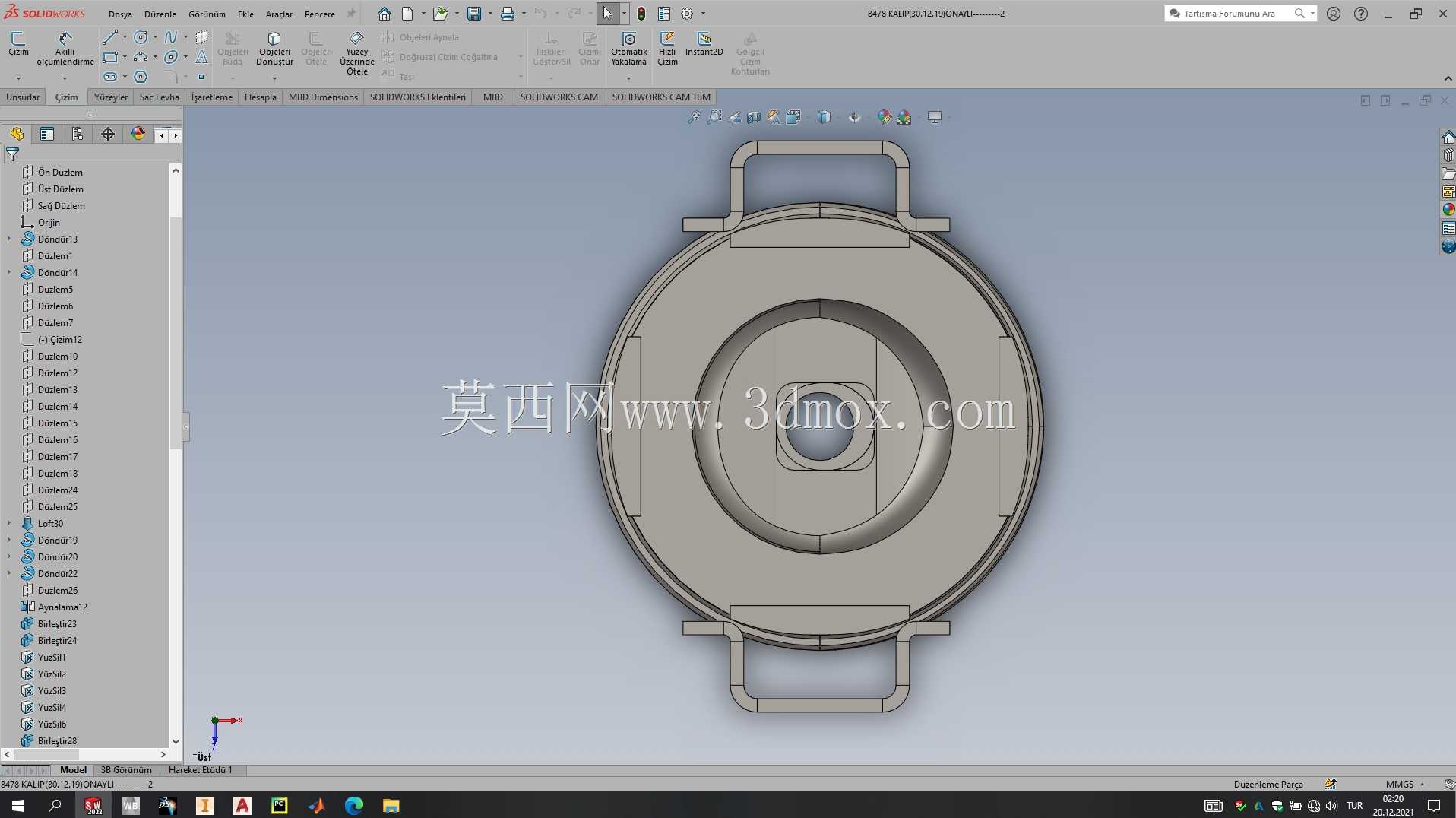

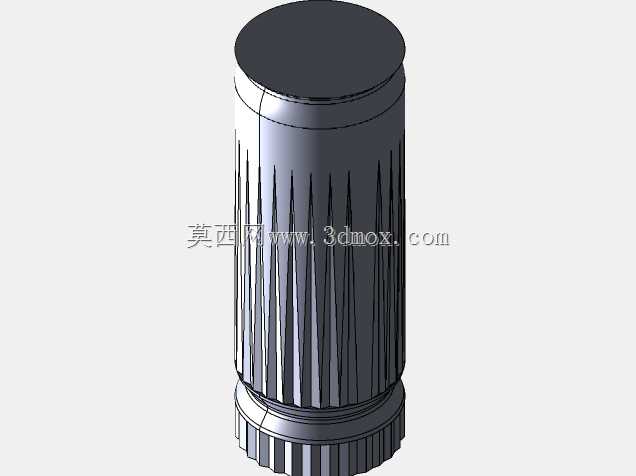

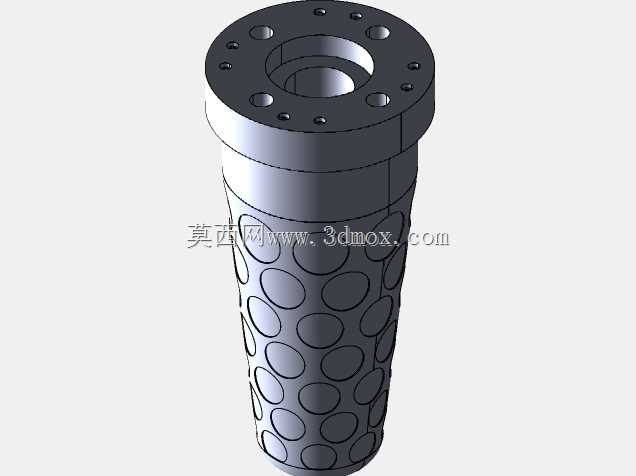

　　模具的整体外形为圆柱式模架布局，和常见的方形模架不同，这种圆形排布更适配环形回转类塑件的进料布局，浇口可以选在塑件端面的中心位置，采用点浇口进料，熔融塑胶从中心向四周环形型腔均匀填充，流动路径长度基本一致，能很好避免环形件填充时出现的单侧流动前锋不平衡、熔接痕偏移的问题。冷却水路的排布也顺着模仁的圆形轮廓做环形布置，围绕型腔一周均匀设置冷却通道，让模仁各个位置的温度保持一致，塑件冷却收缩时不会因为局部温差出现圆度变形，保证成品的环形尺寸精度，后续和配套的通讯端盖装配时，圆周方向的配合间隙才能均匀。

　　安装边界方面，这套模具的上下模固定板外径、定位环尺寸都要和对应吨位的注塑机定模板、动模板的安装孔位匹配，定位环装入注塑机定模侧的定位孔后，保证模具主浇道和注塑机喷嘴的同轴度，避免注射时出现漏胶。顶出系统采用沿圆周均匀分布的顶针布局，顶针位置避开塑件的外观面和内部装配贴合面，顶出力沿塑件周向均匀施加，开模顶出时不会把薄壁的环形壳体顶白、顶变形。侧向滑块的外侧预留了足够的抽芯行程空间，安装到注塑机时要确认滑块的行程范围内没有和注塑机的拉杆、安全门产生干涉，滑块的限位弹簧、定位波珠都要装配到位，保证开模后滑块停在正确的抽芯位置，合模时斜导柱可以顺利插入滑块的导孔把滑块推回锁紧位。

　　长期量产场景下，这类通讯配件模具还要考虑模仁的抛光要求，塑件的外露外观面对应的型腔面要做镜面抛光，减少塑胶填充时的流动阻力，也让成品表面光滑无毛刺，不需要后续大量人工修披锋。所有镶件的配合公差控制在合理区间，既不能配合过松出现注塑飞边，也不能配合过紧导致热膨胀后镶件卡死。针对通讯类塑胶件常用的添加玻纤的增强材料，模仁的成型部位还要做相应的表面硬化处理，抵抗玻纤填充过程中对模面的冲刷磨损，延长模具的服役寿命。
