嵌套式镂空钥匙挂链框架结构

　　这套结构件围绕随身钥匙挂链的使用场景展开，整体采用两组相互嵌套的矩形框架作为主体承载部分，框架之间通过三根平行布置的圆柱杆件完成跨接固定，形成一个具有立体通透感的笼式挂饰结构。日常使用中，这类构件可作为钥匙串的连接载体，也可挂载在背包、工装腰挂扣上作为装饰性连接件，框架内部预留的中空区域可穿入钥匙环、挂绳或小型标识牌，杆件与外框之间形成的间隙同时具备减重和视觉层次效果。

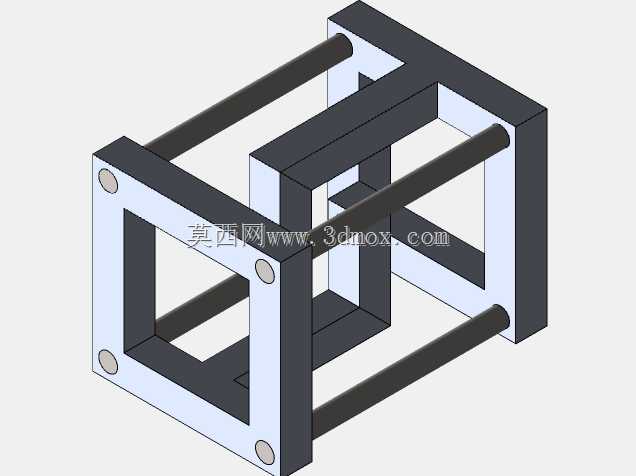

　　从结构布局来看，外侧主框架由四块等厚的矩形板件围合而成，板件转角处做直角拼接，框架四个角点位置布置有圆形沉孔特征，这些孔位可用于安装装饰铆钉、销轴或端盖，既能够遮挡板件拼接缝，也可在装配时作为定位基准。内侧嵌套框架尺寸小于外框，二者在空间上呈错位穿插关系，圆柱杆件沿框架长度方向贯穿两组框体，杆件两端分别抵接或固定在两侧端板上，使整体形成稳定的空间桁架形态。这种布置方式避免了实心挂件重量过大的问题，同时杆件承担主要的拉接作用，框板承担外形约束和局部抗弯作用。

　　设计思路上，构件没有采用常见的扁平钥匙扣造型，而是把二维链牌扩展为三维互锁结构，利用框架之间的穿插关系强化机械感。板件厚度保持一致，便于在建模时统一抽壳或拉伸参数；圆柱杆件直径统一，减少规格种类，加工时可选用同一规格棒料裁切。外框与内框的相对位置经过避让校核，嵌套部位保留均匀间隙，不会在转动或晃动时发生干涉；若后续需要增加活动效果，还可将杆件作为转轴，使内框相对于外框小范围转动，形成可动把玩结构。

　　安装边界方面，整体外轮廓为长方体空间包络，长宽高方向均由最外侧框板和杆件端点决定，挂载时需要在框架端部预留穿环孔位或焊接小型吊环，钥匙环可直接套入圆柱杆件，利用杆件与框板之间的封闭间隙防止脱出。板件上的角部圆孔处于低应力区域，若采用金属切削或钣金折弯工艺，孔边到板边的距离满足常规连接强度要求；若采用3D打印制作，圆孔和杆件连接处需适当增加圆角过渡，以降低层间剥离风险。

　　在实际工程建模过程中，可先绘制外侧矩形框的截面轮廓并拉伸成板，再通过阵列和镜像得到四块围合板；内框采用相同方法缩小尺寸后错位装配，圆柱杆件以两端框板内侧面为起止面进行拉伸，确保杆件不超出外轮廓。角部圆形特征可通过草图圆切除或凸台拉伸完成，装配后检查内框与杆件、外框之间的最小间隙，保证挂链在晃动、碰撞时不会出现面与面卡死。该结构兼顾了挂饰的外观识别性和机械连接的可靠性，适合用于个性化随身五金配件的结构验证与加工展示。
