环形阶梯回转体成型模具结构设计

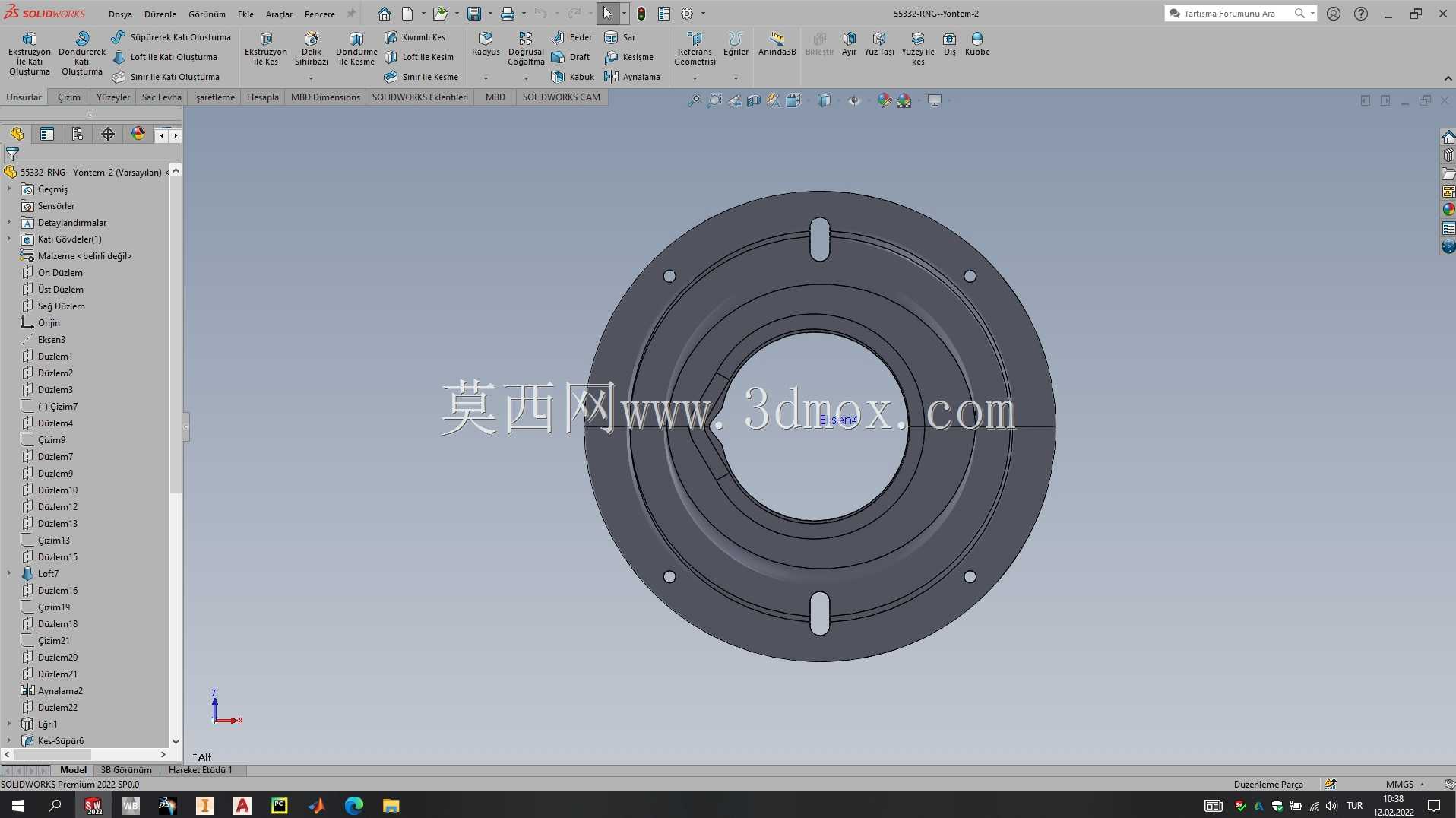

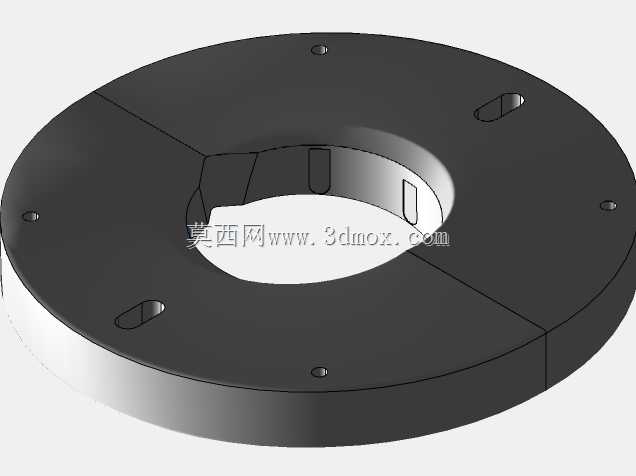

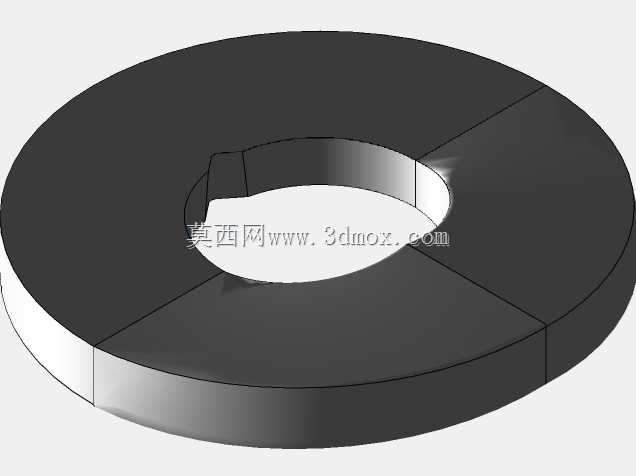

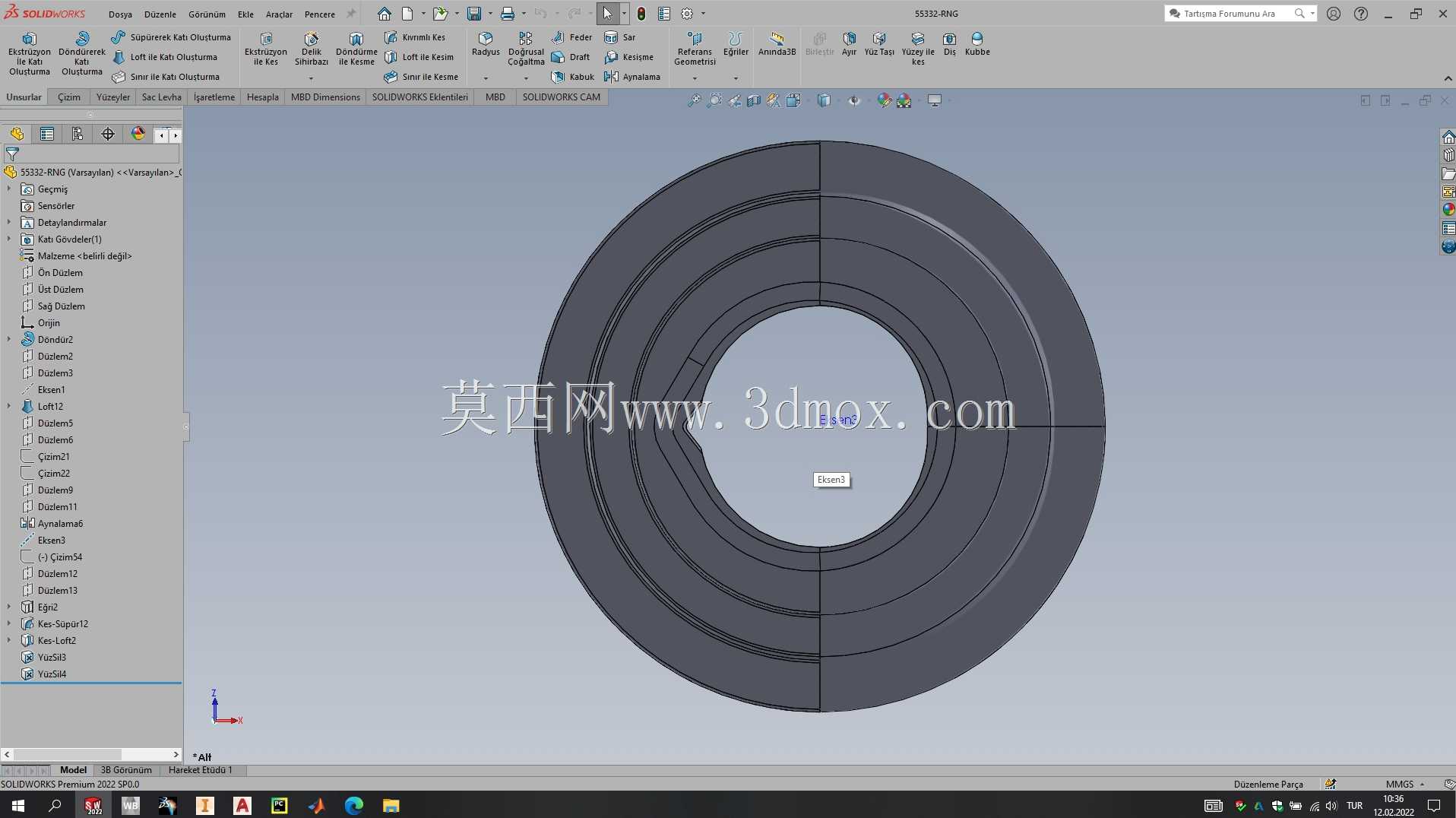

　　这套环形阶梯回转体成型模具的结构方案，面向带多层同轴环槽的盘状薄壁塑件量产场景，在通讯配套密封环、电子设备绝缘衬套、小家电端盖密封圈这类需要保证同轴度的回转类零件生产中十分常见。零件整体为同轴环形布局，中心预留贯通安装孔，外轮廓分布三层阶梯式环向凹槽，壁厚沿径向均匀过渡，没有突兀的厚薄突变，从成型工艺角度规避了局部缩痕、填充缺料的风险。

　　从模具的整体布局来看，型腔采用同轴镶拼式结构，对应塑件的三层环槽分别设置独立的成型环镶件，各镶件之间通过止口定位配合，配合面预留0.02mm的研配间隙，既保证多段环槽的同轴度公差控制在0.05mm以内，也方便后续量产过程中磨损后单独更换镶件，不需要整体报废模仁。模具的中心位置设置贯通式型芯，直接成型塑件的中心安装孔，型芯根部做R3mm的过渡圆角，避免注塑过程中应力集中导致型芯弯曲偏移，同时在型芯内部开设冷却水道，沿轴向直通布局，保证中心区域的冷却速度和外周环槽区域同步，减少塑件因冷却不均产生的内应力，避免脱模后出现环形翘曲变形。

　　浇注系统的设计适配环形件的填充特性，采用盘形浇口沿中心型芯外周均匀进料，熔融塑料从中心向外侧环槽逐层流动，填充路径长度沿周向完全一致，不会出现单侧进料导致的熔接痕偏移、环向密度不均的问题。排气槽开设在最外层环槽的分型面位置，沿周向均匀分布8组，槽深控制在0.015mm，刚好可以排出型腔内的空气，又不会出现飞边毛刺。脱模机构采用环形推板结构，推板的作用面贴合塑件最外侧的端面，顶出力沿整周均匀分布，不会在薄壁环体上留下顶白、顶变形的缺陷，对于这类壁厚仅1.5mm左右的软质塑胶环件，均匀顶出是保证成型合格率的核心要点。

　　安装边界方面，这套模仁的整体外径适配标准2530模架，闭合厚度控制在320mm，可直接安装在锁模力120吨的卧式注塑机上，定位环采用标准φ100mm规格，浇口套球面半径和注塑机喷嘴匹配，不需要额外定制转接配件。模具的导向采用四根对称布置的导柱，导柱端部做导入锥度，合模过程中可以自动修正前后模的微小偏移，保护精密的环形成型镶件不会发生磕碰拉伤。冷却回路除了中心型芯的直通水道，前后模的外周区域也分别布置环形冷却水槽，水路距离成型表面的距离统一控制在12mm，冷却效率均衡，成型周期可以稳定控制在25秒以内，量产时的尺寸一致性表现稳定。

　　这套结构的设计思路核心是把复杂的多层环形特征拆分为独立的镶拼单元，既降低了整体模仁的加工难度——每一段环槽都可以通过车床车削直接成型，不需要使用电火花深槽加工，大幅缩短了模具的制造周期，也让后续的修模、改模更加灵活，如果后续产品调整环槽的深度或者宽度，只需要更换对应位置的成型环镶件即可，不需要改动整个模架和其他核心结构。在实际量产验证中，这种结构成型的环形件同轴度可以稳定达到IT7级，环槽的尺寸公差控制在±0.03mm，完全满足通讯类产品中密封衬套、定位环的装配要求，装配时可以顺利套入配对的同轴壳体，不会出现卡滞、偏心的问题。
