DIY微型直流驱动电机结构设计

　　在小型桌面装置、创客教学套件与轻量化机电产品开发中，动力源的体积、安装方式与输出特性往往决定整机布局。这款微型直流电动机面向DIY项目与小型电子设备设计，采用常见的方壳有刷直流结构，输出轴从端盖中心伸出，壳体尾部集成供电弹片与绝缘端盖，整体形态紧凑，适合在空间受限的机构中作为旋转动力单元。

　　从实际用途看，这类小电机广泛出现在玩具小车、简易传送带、教学实验台、小型打磨附件、模型舵机替代方案以及电子入门制作中。它的核心作用是把直流电能转换为连续旋转机械能，通过轴端联轴器、齿轮、带轮或摩擦轮，将扭矩传递给执行部件。由于工作电压低、驱动电路简单，使用电池或小型直流电源即可运行，非常适合用于验证传动方案、演示机电原理，也适合在样机阶段快速搭建运动机构。

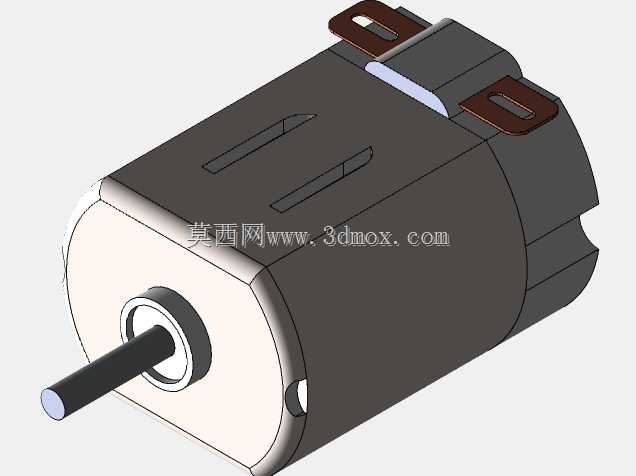

　　结构上，电机外壳采用近似方形的金属机壳，既提供磁路支撑，也承担散热与定位功能。方形外轮廓相比圆形壳体在安装时更易贴合支架平面，能够减少绕轴转动的趋势；在夹具或安装座中，可通过侧面压紧、U型卡扣、螺钉压板等方式固定。前端盖保留中心轴承位，输出轴沿电机轴线方向伸出，轴径较小，适合配合塑料齿轮、橡胶轮、紧定套或联轴器使用。尾部端盖使用绝缘材料成型，上面布置两个供电接触片，接触片带有弹性夹持特征，可与电池盒弹片或焊接导线形成稳定电连接。

　　建模时需要重点表达几个功能区域。首先是机壳与前后端盖的装配关系，金属壳体包覆内部磁极，尾部绝缘盖与壳体之间通过卡扣或翻边结构固定；其次是输出轴与端盖的同轴关系，轴伸长度、轴径以及端面位置会直接影响后续轮系安装；再次是尾部电极片的空间位置，两个弹片不仅要体现导电功能，还要反映装配时的防呆与插拔边界。若用于机构干涉检查，应保留电机外形包络、轴伸范围、电极片高度以及端盖圆角，不宜只建一个简化圆柱。

　　安装边界方面，这类微型电机通常嵌入塑料支架、金属折弯件或3D打印座中。设计安装位时，要同时考虑轴向定位和周向防转：轴向可依靠前端盖台阶或尾部挡片限制，周向则利用方形壳体侧面贴合定位面。若电机通过皮带轮或齿轮输出，还应校核轴端悬臂长度，避免带拉力使轴承受偏载。供电弹片周围需要预留导线焊接或电池接触空间，尾部不宜与机架完全贴死，否则会压迫绝缘端盖或造成电极短路。

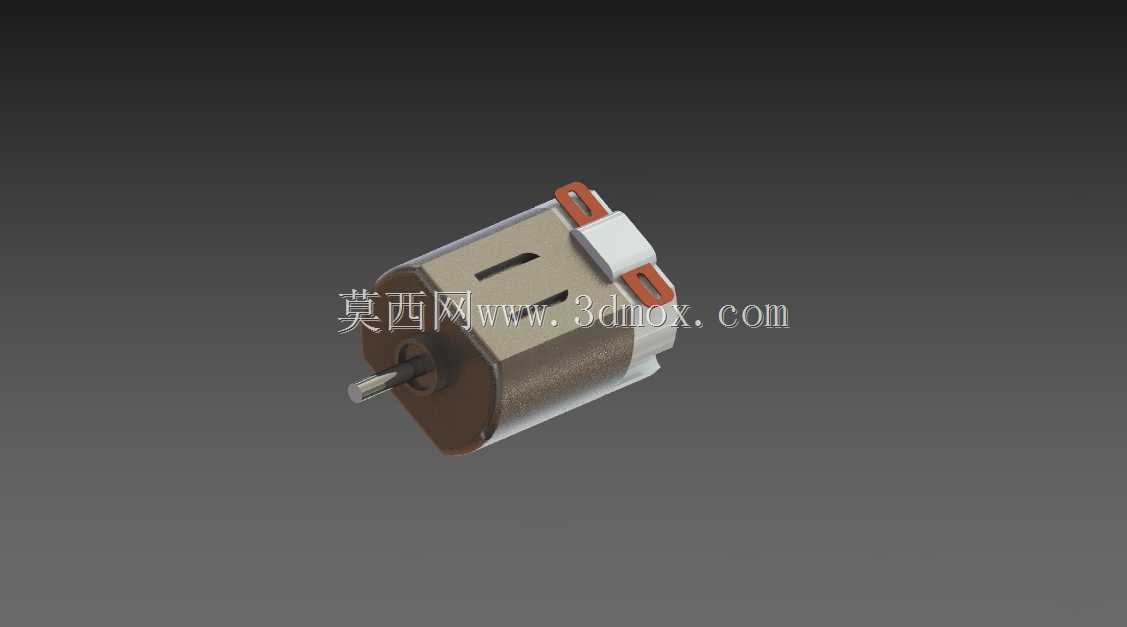

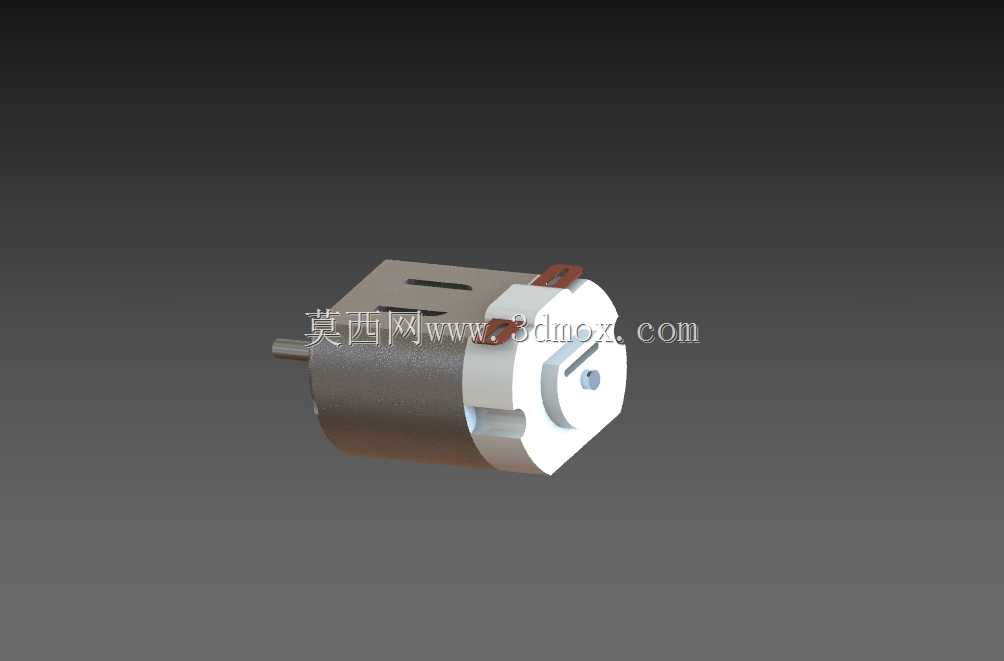

　　从设计思路看，该模型强调的是小型动力件在整机中的接口表达，而不是复杂内部绕组细节。外观层面还原了金属壳体、黑色端盖、红色电极标识、白色绝缘尾部和中心输出轴；功能层面则关注电机固定、轴端连接、电源接触和维护更换。对于结构工程师而言，把这类标准小动力件准确建入库后，可以在早期布局时直接调用，快速判断电机与齿轮箱、轮子、支架、外壳之间的间隙。

　　在教学与DIY场景中，该电机还常被用来演示正反转控制、开关驱动、齿轮减速和带传动基础。由于整机尺寸小，外壳形状规则，它也适合作为电子制作项目里的通用动力模块。配合不同端部执行件，同一电机可完成驱动车轮、带动凸轮、提拉轻载、驱动小滚筒等多种任务。建模过程中保留真实比例和关键安装特征，能够让后续设计者在装配体里直接完成干涉检查、支架设计和传动件选型，而不必在样机制作阶段反复测量实物。
