方形法兰步进电机三维结构设计

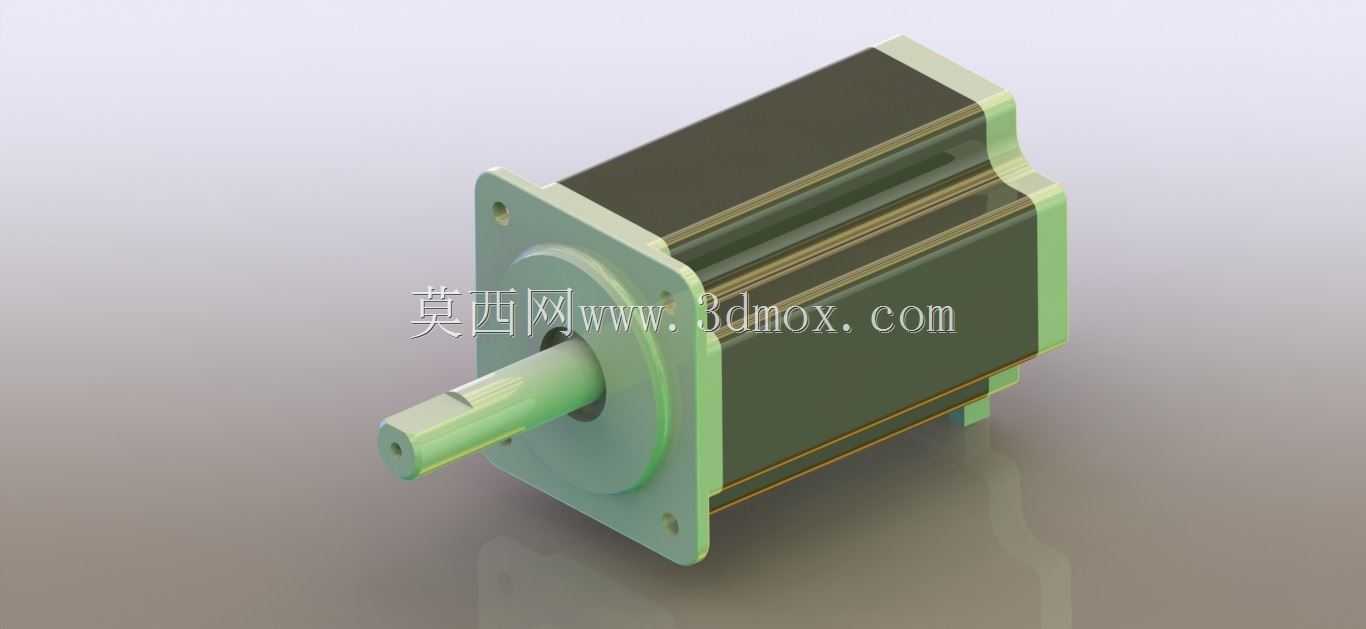

　　这套步进电机三维结构围绕自动化设备里最常见的点位驱动需求搭建，整机采用前端方形安装法兰、长筒形定子壳体加侧置输出轴的经典布局，在做产线布局校核时，工程师最先要确认的就是前端法兰的四个安装孔位边界：方形法兰的四个角预留了沉头安装孔，孔位间距按照常规步进电机安装规范排布，安装时法兰端面直接贴合设备安装立板，从立板背面穿入紧固螺钉即可完成整机固定，不需要额外制作转接支架，能直接适配多数小型输送线、点胶工位、3D打印运动轴以及非标工装的进给驱动位。

　　从实际使用场景来看，这类步进电机常被用在需要精准角位移控制的场合：比如包装设备里的拉膜辊驱动、小型数控雕刻机的XYZ进给轴、自动锁螺丝机构的滑台移动，还有实验室小型分拣转盘的分度转动，它不需要配套复杂的闭环反馈回路，靠驱动器发送脉冲信号就能对应转过固定步距角，低速运行时输出扭矩充足，启停响应速度快，很适合中低速、定位精度要求在零点几毫米级别的工位。

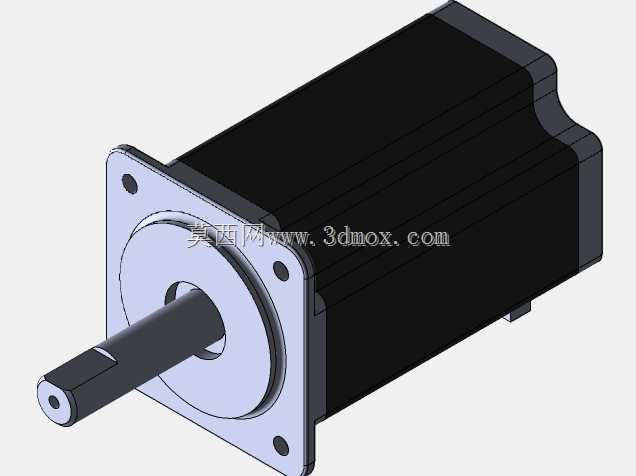

　　建模过程中首先处理的是前端法兰的细节：法兰盘面和电机主体壳体做了同轴定位凸台，凸台外径略小于壳体前端的配合止口，装配时止口嵌入壳体端面的凹槽内，保证法兰中心和电机定子内孔的同轴度，避免输出轴运转时出现径向跳动。输出轴从法兰中心的轴承孔穿出，轴端做了平直的铣扁位，这个结构是专门为配套同步轮、联轴器或者小型齿轮设计的——装传动件时紧定螺钉直接顶在铣扁平面上，既可以防止传动件和轴之间出现周向打滑，也能方便装配时快速定位周向角度，轴的伸出长度预留了足够的联轴器安装空间，同时不会因为轴伸过长导致悬臂负载过大，引发轴端挠曲变形。

　　电机的主体壳体采用多层叠片式的外观结构还原，实际产品里定子铁芯是由硅钢片叠压而成，外部包裹的防护壳体把定子绕组、转子组件完全封闭在内，壳体侧面预留的接线位在模型里也做了对应结构，现场布线时动力线从侧方引出，不会和前端的传动部件发生干涉。整机的轴向尺寸从法兰安装面到壳体后端盖的长度，对应常规60机座步进电机的规格，径向轮廓不会超出方形法兰的外接边界，在做设备内部空间排布时，只要给电机壳体周边留出不少于十毫米的散热间隙，就可以保证长时间运行时绕组热量自然散出，不需要额外加装散热风扇。

　　设计校核阶段需要重点核对几个安装边界：第一是法兰安装孔的中心距，要和设备安装板上的预制孔完全对齐，避免现场打孔返工；第二是输出轴的轴径和轴伸长度，要和所选联轴器的内孔孔径、夹持长度匹配，如果轴伸过长可以在装配时加装调整垫片，避免联轴器顶到法兰端面造成运转卡滞；第三是电机尾部的出线空间，要预留出线缆弯折的半径，不能让动力线被壳体或者设备机架挤压，防止线材绝缘层破损。

　　从结构功能拆分来看，前端法兰除了承担安装固定的作用，还内置了支撑输出轴的前轴承，轴承位的公差按照过渡配合设计，既可以保证轴承外圈在法兰孔内不会出现周向转动，又能在维修时方便把轴承顶出更换。输出轴和内部转子通过过盈配合连为一体，转子外周的永磁体和定子绕组之间保留均匀的气隙，建模时气隙尺寸按照行业常规的零点几毫米预留，既不能因为气隙过大降低电机输出扭矩，也不能因为气隙过小出现转子和定子扫膛的故障。

　　在做整机运动仿真时，可以给输出轴添加对应的旋转驱动，模拟步进电机接收到脉冲后的分步转动过程，同步校核和输出轴相连的同步带、滑台机构的运动行程，确认电机在整个运动范围内不会和周边的传感器、管线槽发生碰撞。对于设备选型的工程师来说，这个三维模型可以直接导入设备总装体里做干涉检查，提前发现安装空间不足、传动件匹配错误这类在二维图纸上很难察觉的问题，减少后期样机装配时的修改工作量。
