小型活塞式动力机组结构设计

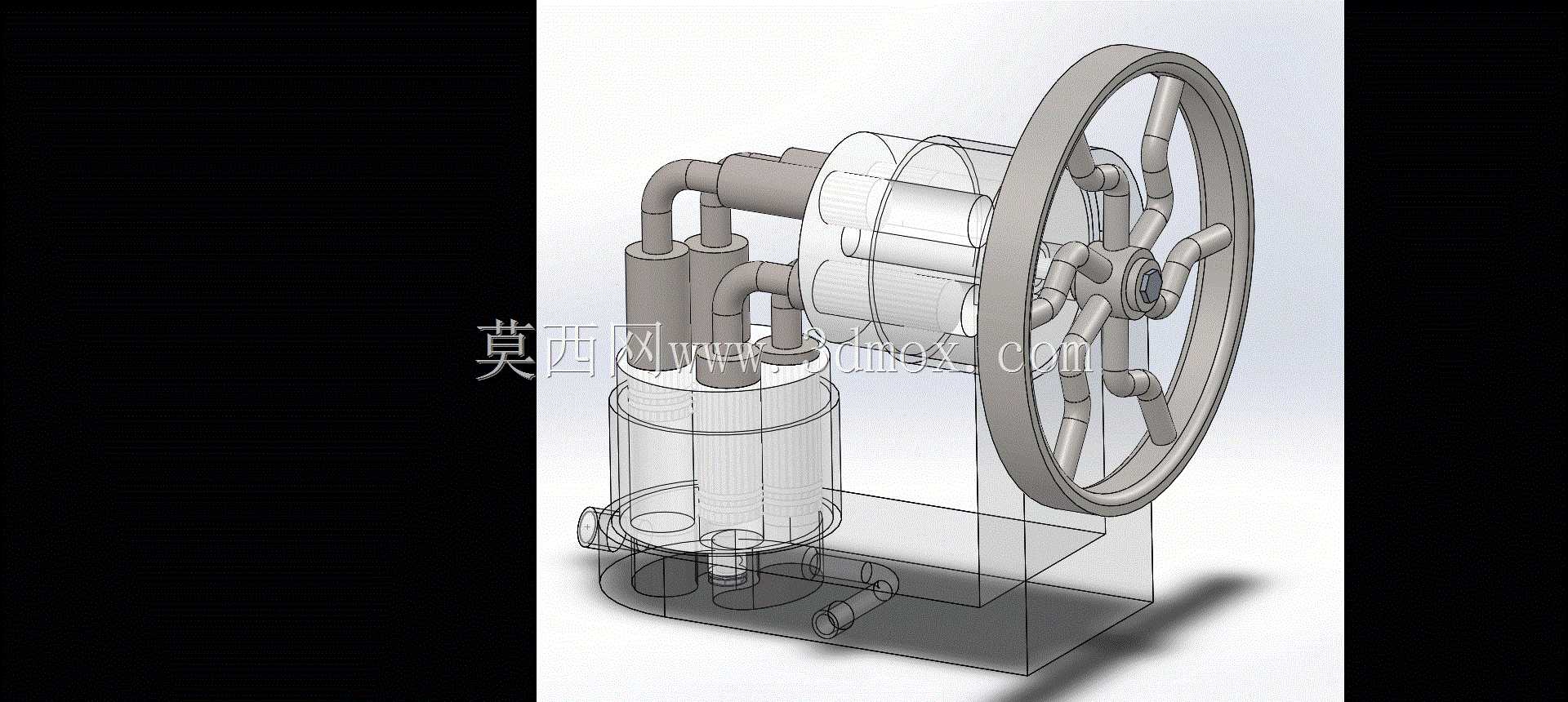

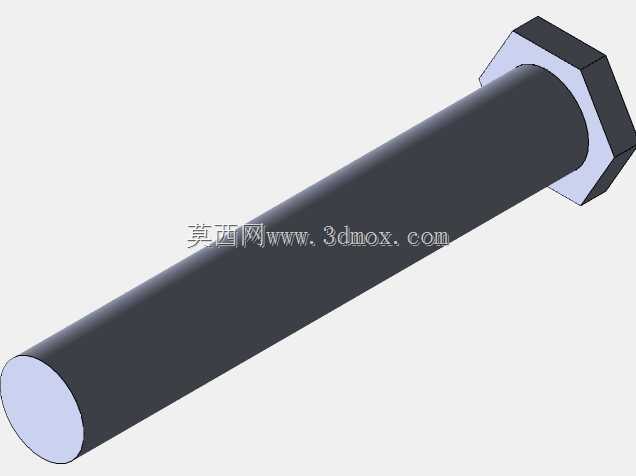

　　这套活塞动力总成的建模思路，是把课堂上抽象的热力循环、曲柄连杆运动关系落到可装配、可干涉检查的实体结构里，做结构复盘时不用再对着二维原理图脑补空间位置。整机采用立式布置，下部为储油兼作机架底座的箱体结构，缸体直立安装在底座上方，侧面布置进排气通路与稳压容器，输出端直接连接大直径辐条式飞轮，所有管路、紧固件、支撑立板都按实际装配关系搭建，没有省略影响运动逻辑的关键零件。

　　从实际用途来看，这类小尺寸活塞动力结构常出现在三类场景里：一是职校与本科机械原理课程的拆装实训，学员可以顺着飞轮—曲柄—活塞的传动链，直观看到往复直线运动如何转换为旋转运动，理解飞轮储放能量、抹平转速波动的作用；二是小型固定式动力装置的方案验证，比如带动微型水泵、小型发电机、教学用台架负载，在低转速、小功率工况下验证配气与润滑布局的合理性；三是机械创新设计竞赛的原型参考，参赛者可以在这个基础架构上改装配气机构、调整缸径行程，快速完成自己的动力方案推演。

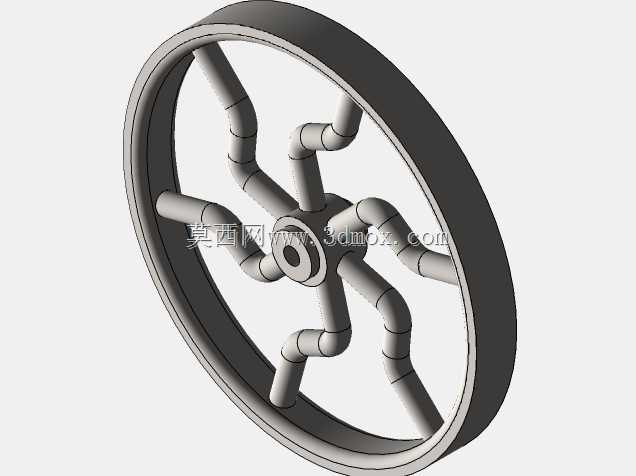

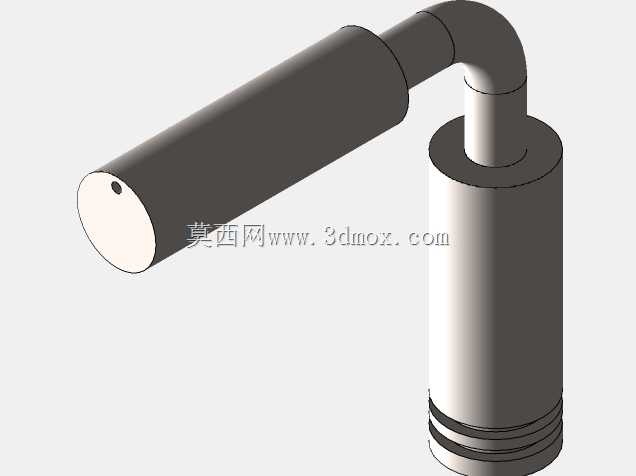

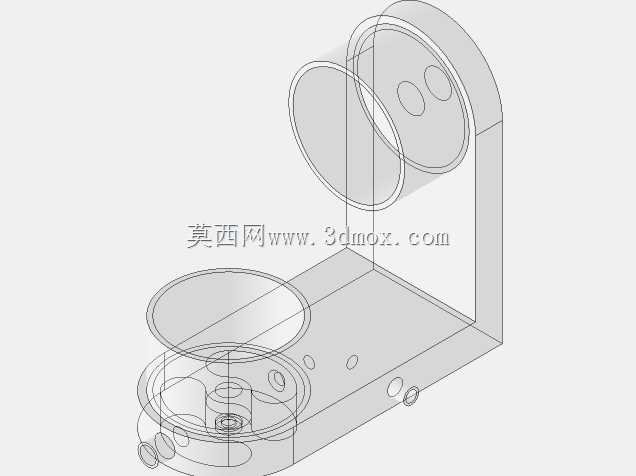

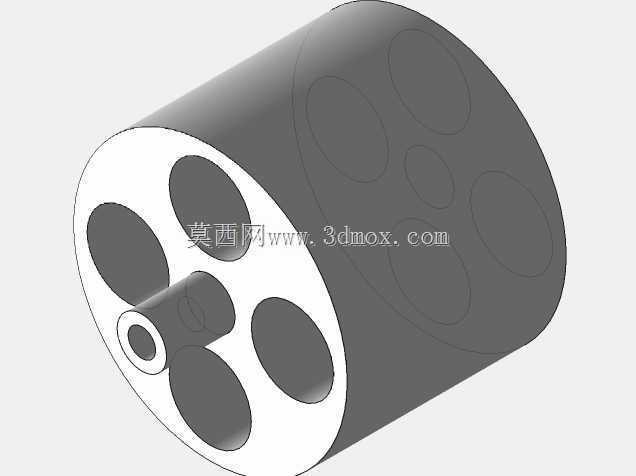

　　功能特性上，整套结构把动力传递、介质输送、惯性稳速三个模块整合在同一底座上。侧面的筒状容器通过弯管与缸体气路连通，承担进气稳压或者排气消音的作用，管路弯折角度避开了飞轮旋转包络，不会在运转时发生磕碰。大直径飞轮采用多辐条镂空结构，既保证轮缘有足够的转动惯量，在活塞做功冲程储存能量、压缩冲程释放能量，让曲轴转速不会出现大幅顿挫，又控制了整体重量，转动时的不平衡量更容易通过配重修正。下部箱体除了容纳曲轴端部与润滑介质，还伸出支撑立板固定飞轮轴的轴承位，让悬臂的飞轮轴有两处支撑，降低轴端的弯曲挠度。

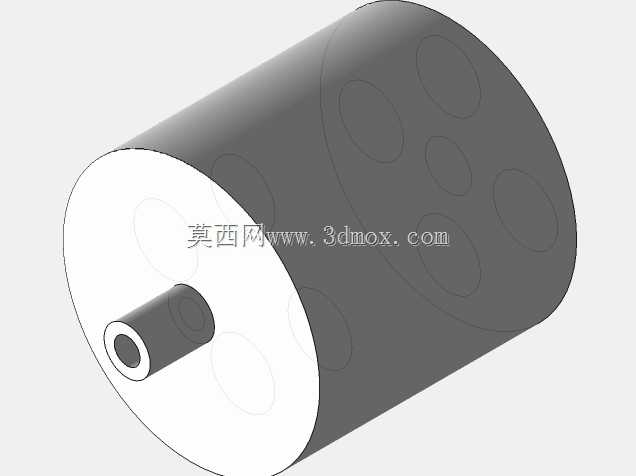

　　设计过程中首先要锁定的就是运动包络边界：飞轮外径是整机最大的旋转尺寸，建模时要以曲轴轴线为中心，画出飞轮轮缘的完整回转圆，底座、管路、缸体的所有外轮廓都要退到这个回转圆之外，预留至少几毫米的安全间隙，避免实物运转时零件摩擦。轴向尺寸上，飞轮布置在缸体侧方，缸体、连杆、活塞的往复运动平面和飞轮端面平行，要核对连杆在最大摆角位置时，杆身不会和缸体侧壁、曲轴箱加强筋发生干涉，很多新手建模容易只核对上下止点位置，忽略连杆摆动到中间角度时的侧向间隙，装配后才发现卡滞。

　　安装边界方面，底座设计成平底矩形结构，底面预留安装孔位，可以直接固定在实训台架、型钢机架或者混凝土基础上，固定孔的间距要匹配常用台架的安装槽规格，方便用户不用二次打孔就能装夹。整机的高度方向最高点是缸体顶部的气路接头，布置在设备舱里时要在接头上方预留拆装管路的操作空间，侧面飞轮前方要留出足够的安全距离，要么加装防护网，要么保证人员操作时不会误触旋转的辐条。管路接口的朝向也做了适配，侧向引出的接头不用拆卸主体就能对接外部气路，后期维护更换密封件时，只需要拆开缸体端盖，不用挪动整个底座。

　　做结构校核时，重点要关注曲轴轴颈的配合公差、活塞与缸壁的间隙、飞轮和轴的连接键强度，这几个位置是小型动力装置最容易出故障的地方：飞轮如果和轴连接松动，高速转动时会产生很大的偏心振动；活塞间隙过小，热胀后会直接拉缸。建模时把这些配合面的尺寸链单独梳理，保证装配时每个配合段都有合理的公差余量，整套结构从原理演示到小功率实际运转都能满足使用需求。
