双立柱摆臂式汽车维修自动举升机

项目分类:升降机 发布时间:2022-06-09 ID:655371
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机
  • 双立柱摆臂式汽车维修自动举升机

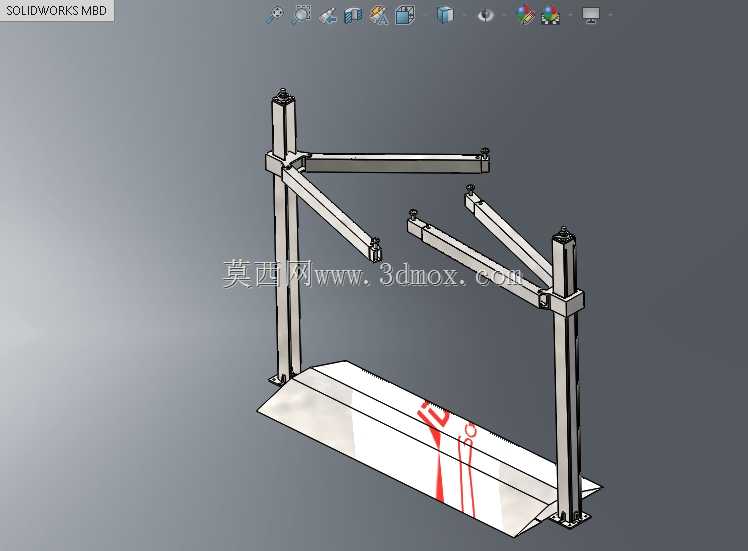

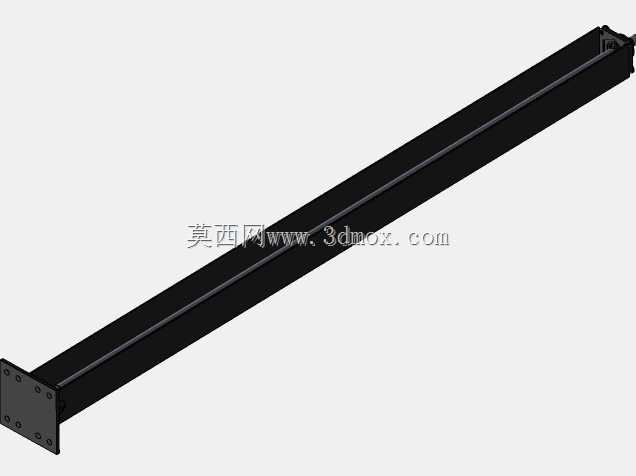

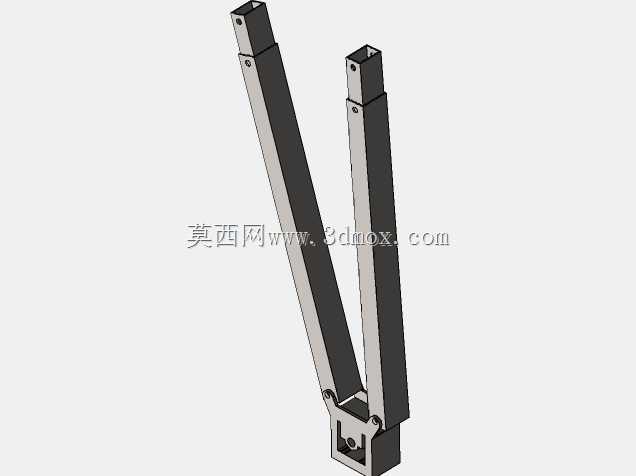

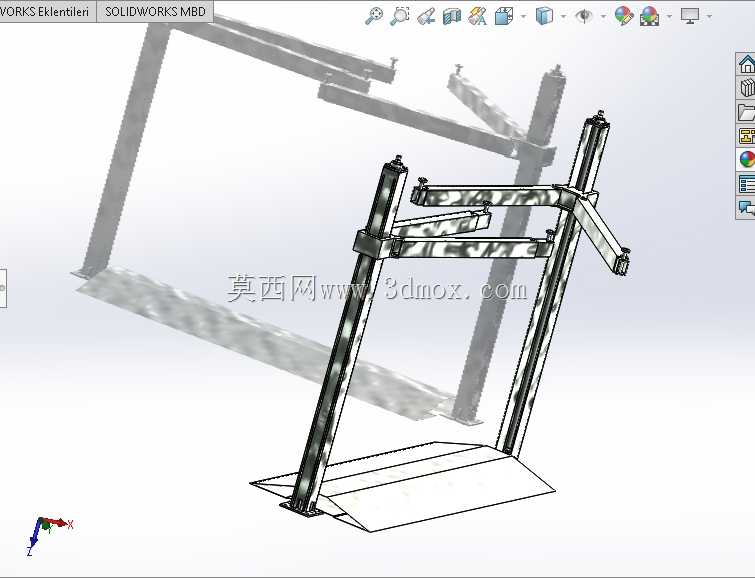

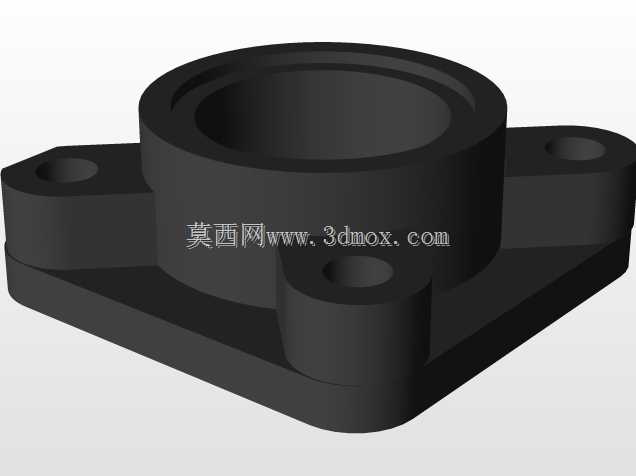

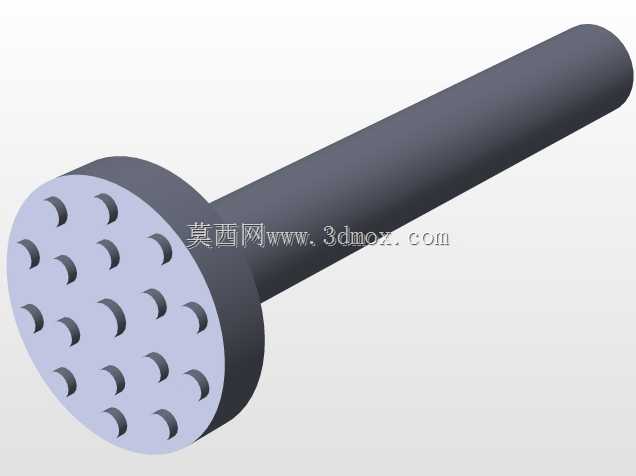

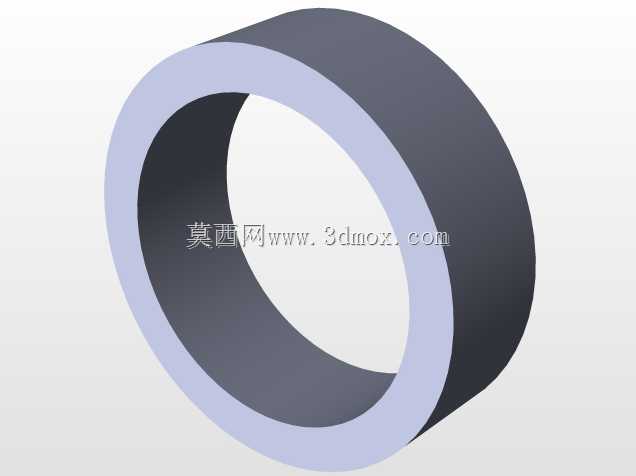

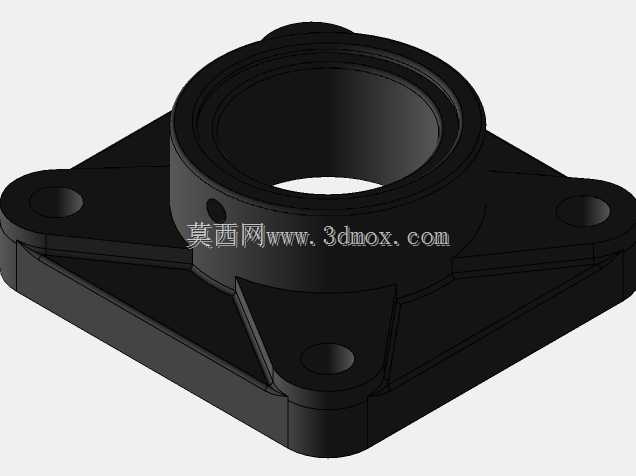

  这套双立柱摆臂式举升设备的三维结构,面向乘用车维保工位的底盘检修、轮胎拆装、油液更换与底部总成拆装场景搭建,整体采用落地双立柱对称布局,两根竖直承载立柱分别布置在工位左右两侧,底部通过带安装孔的法兰底板与混凝土地面锚接固定,立柱之间预留完整的车辆驶入空间,车辆可沿两柱中间的导向坡道直接开入工位,停驻后由多组可摆动调节的托臂完成承托。从结构受力逻辑来看,立柱采用矩形截面型钢作为主体承载件,截面选型兼顾抗弯模量与侧向抗扭刚度,立柱顶部与中部设置横向连接构件,抵消单侧托臂加载时产生的倾覆力矩,避免立柱受偏载出现根部弯折。每根立柱上配置两组可绕立柱轴周向旋转的伸缩托臂,托臂为分段套接结构,臂长可根据不同车型的底盘支撑点位置无级调整,

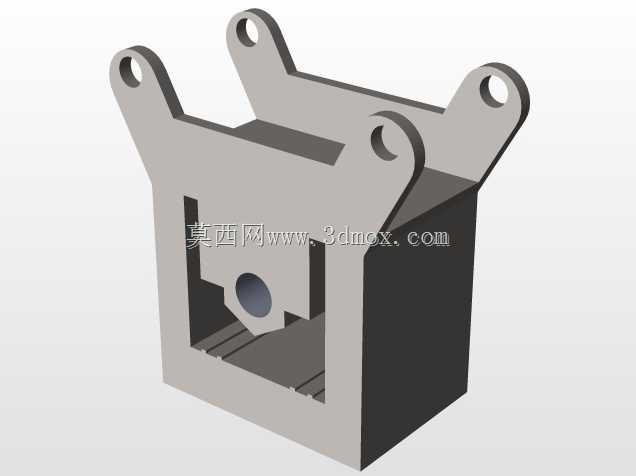

  臂端设置带橡胶垫的可调支撑座,支撑座高度可微调,贴合车辆底盘指定的举升支点,避免直接接触车身钣金造成漆面或底护板损伤。托臂的摆动范围覆盖从小型两厢车到中型SUV的底盘宽度区间,臂体收拢时可贴靠立柱侧边,车辆进出工位时不会形成通行干涉,车辆停稳后再将托臂转出至支撑点位置,锁止臂段的定位销后再执行抬升动作。设备的抬升执行逻辑依托立柱内部的传动链完成,动力单元可配置液压油缸驱动或者丝杠螺母传动,动力输出沿立柱轴向传递,带动托臂安装滑台沿立柱导轨做竖直升降运动,滑台与立柱接触面设置耐磨滑块,长期往复运行时可补偿磨损间隙,保证升降过程无明显卡滞。两侧滑台设置同步联动约束,避免单侧升降速度偏差导致车辆倾斜,抬升过程中配置机械锁止棘爪,

  每上升一段距离即可自动卡入立柱的定位齿槽,即使动力回路出现泄压故障,托举位置也不会意外下坠,维保人员在车底作业时的安全冗余充足。底部的驶入坡道为薄钢板弯折成型,坡道表面做防滑纹路处理,引导轮胎准确进入两柱中间的停靠区域,坡道与地面衔接处做平缓过渡,低底盘车辆驶入时不会刮擦前唇。安装边界方面,立柱底板的锚孔位置需要匹配地面预埋的高强度膨胀螺栓,安装工位要求地面混凝土厚度满足承载要求,两柱的中心距根据常规乘用车车宽设定,立柱外侧预留足够的操作空间,方便维保人员在侧面调整托臂位置、连接动力管线。托臂完全伸出时的横向覆盖宽度预留足够余量,适配不同轮距车型,托臂最小收拢状态下的通行宽度满足车辆低速驶入要求,

  举升最大高度设定在适合人员直立进入车底作业的区间,过高的抬升行程反而会增加整机重心高度、降低稳定性,因此行程选取以满足维保操作空间为核心目标。整套结构没有多余的复杂装饰件,所有构件都围绕承载、调节、安全防护三个核心需求设计,建模过程中完整还原了立柱的拼接焊缝位置、托臂的铰接销轴、滑台的锁止机构细节,可直接用于工位布局规划、结构受力校核以及维保作业流程模拟,在汽修车间布局设计阶段,可通过该模型校验设备与周边工具柜、拆胎机、平衡机的间距是否合理,确认车辆驶入驶出的转弯半径无遮挡,也可针对不同承载吨位的车型需求,对立柱截面厚度、托臂臂体规格做参数化调整,衍生出适配不同维保场景的系列化举升设备。
