重载剪叉式液压升降定位支撑平台

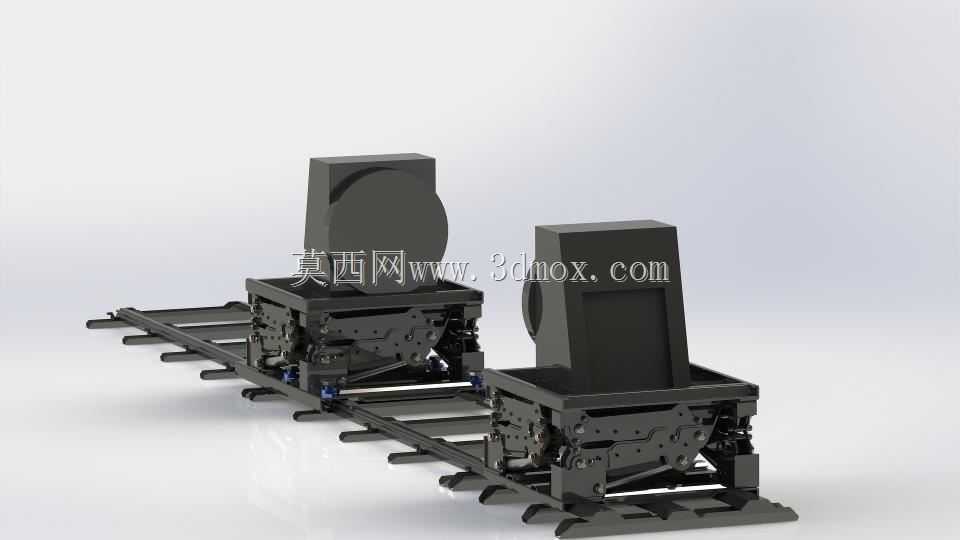

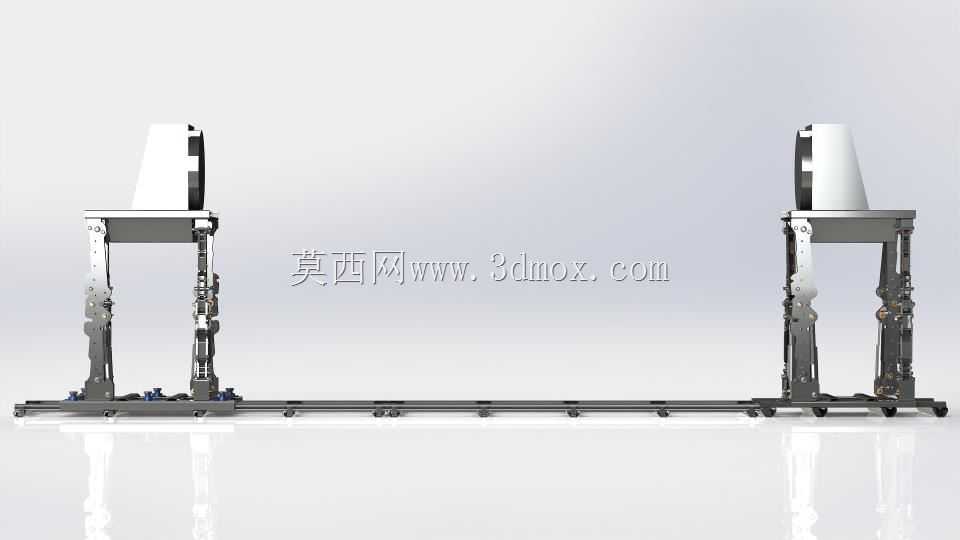

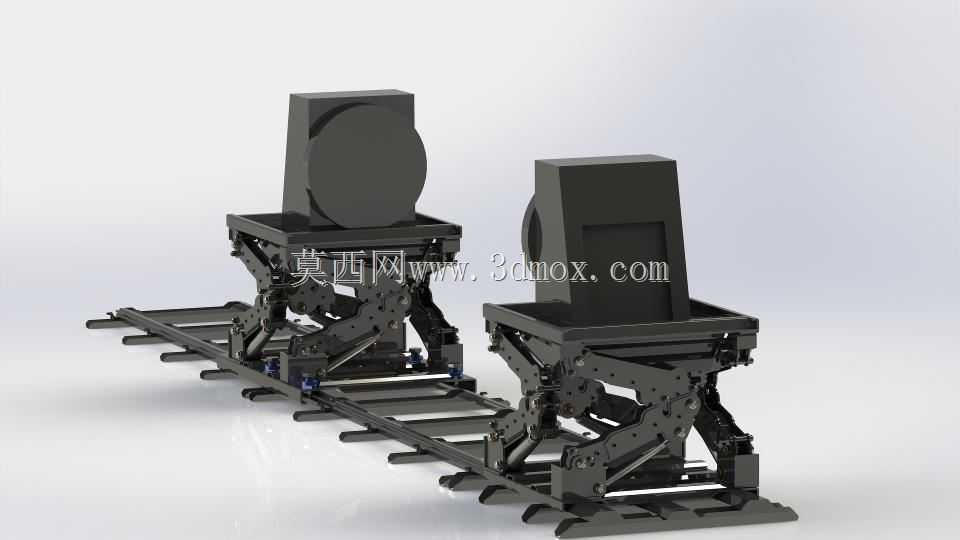

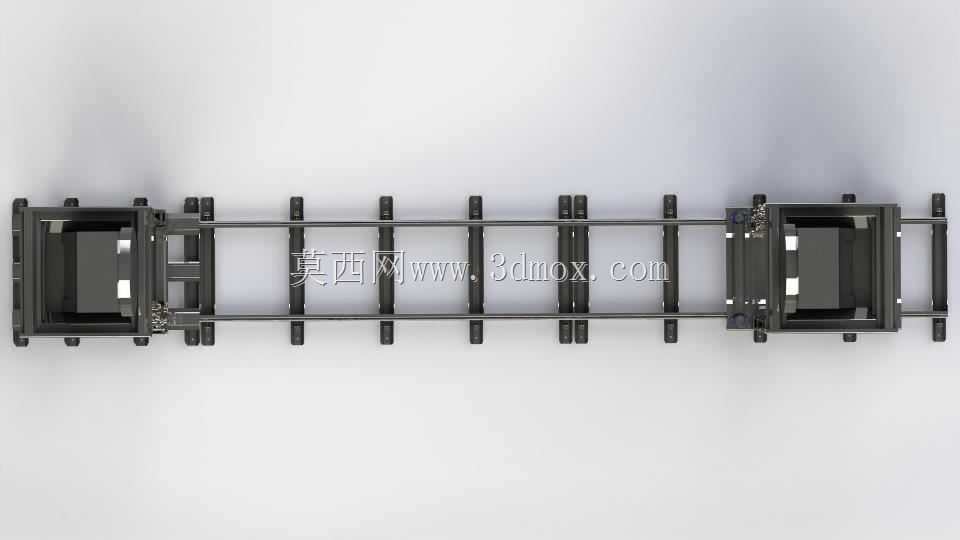

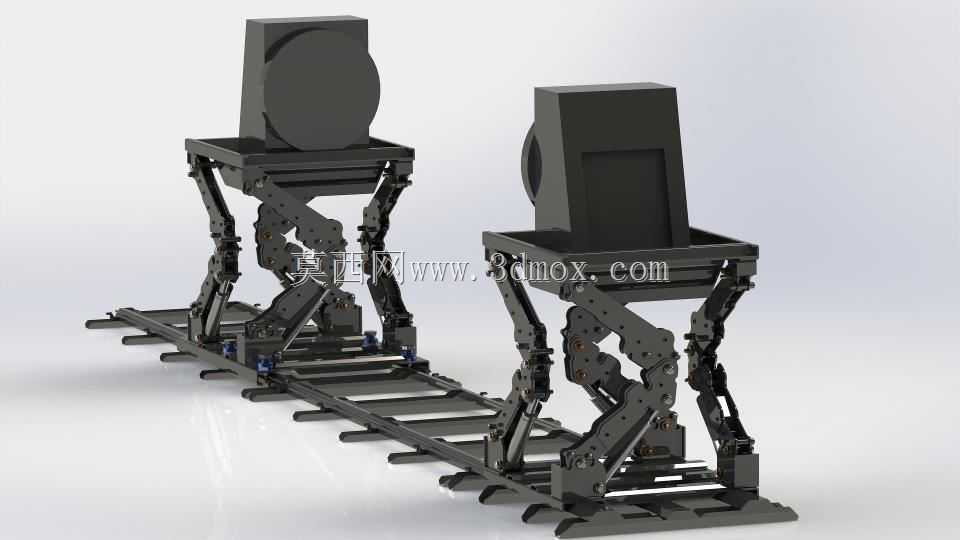

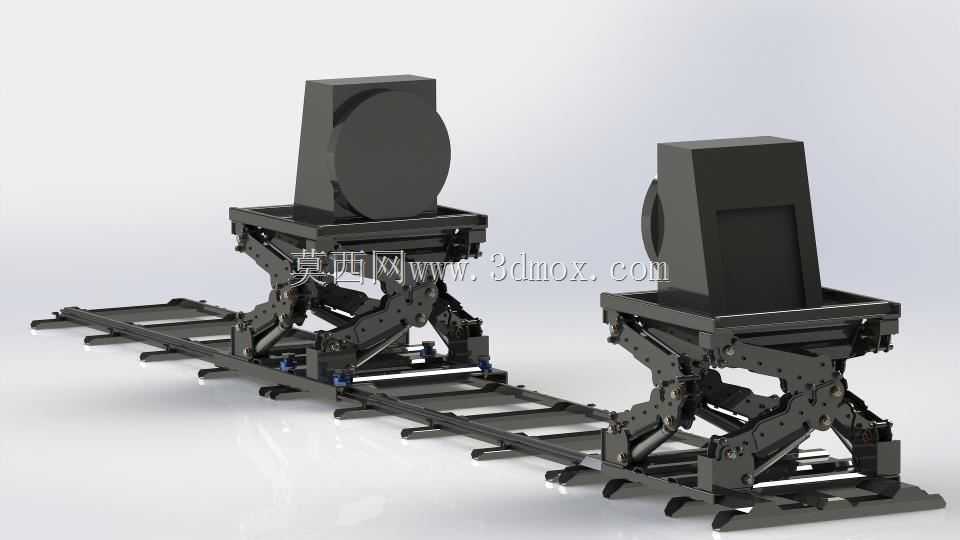

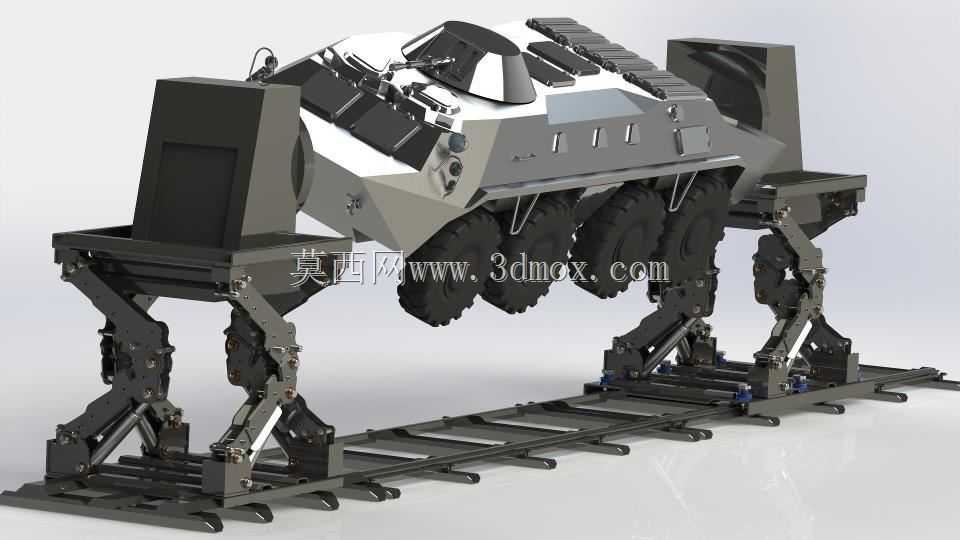

　　这套重载剪叉式液压升降定位平台，面向大吨位工件在产线工位间的垂直举升与姿态保持需求而设计，额定承载量级达到80吨，常见于重型装备总装线、轨道交通车辆检修地沟、大型结构件焊接工装以及重型物料的轨道转运对接场景。平台底部直接铺设在双轨输送轨道之上，底座框架横跨轨道两侧，可与轨道平车或自行式转运台车完成工位衔接，当重载台车沿轨道驶入平台正下方定位后，剪叉机构带动上部承载平台平稳升起，将工件从台车支撑面托离，完成装配、检测或翻转作业后再回落复位，实现重型工件在流转工序中的精准高度切换。

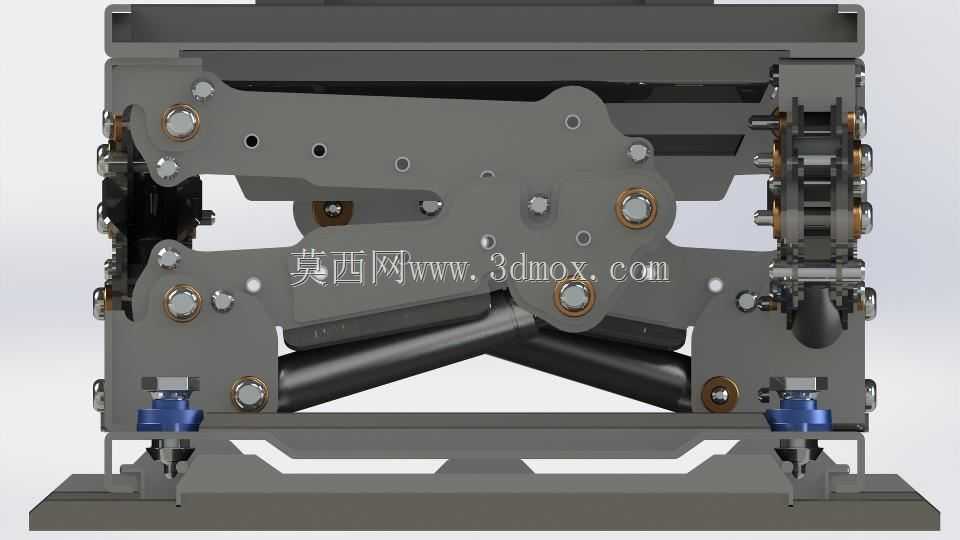

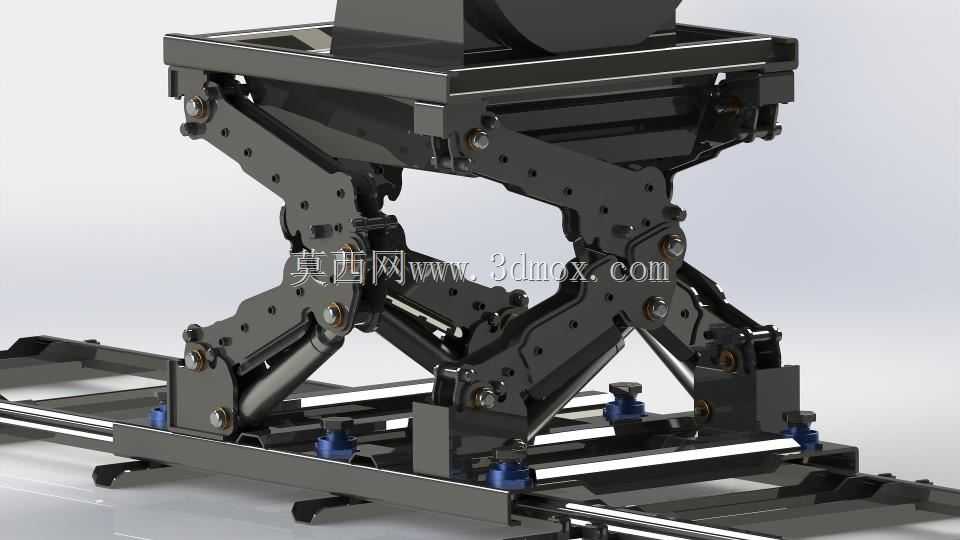

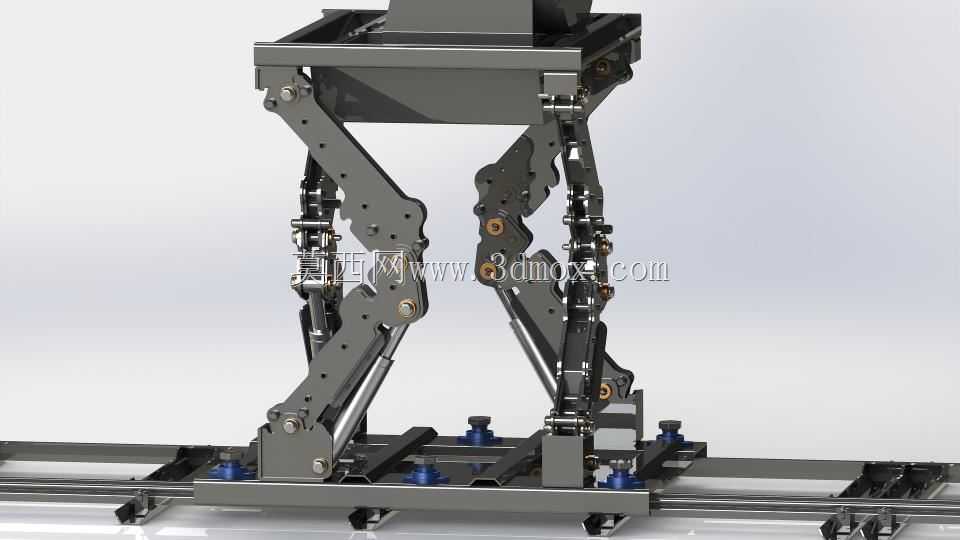

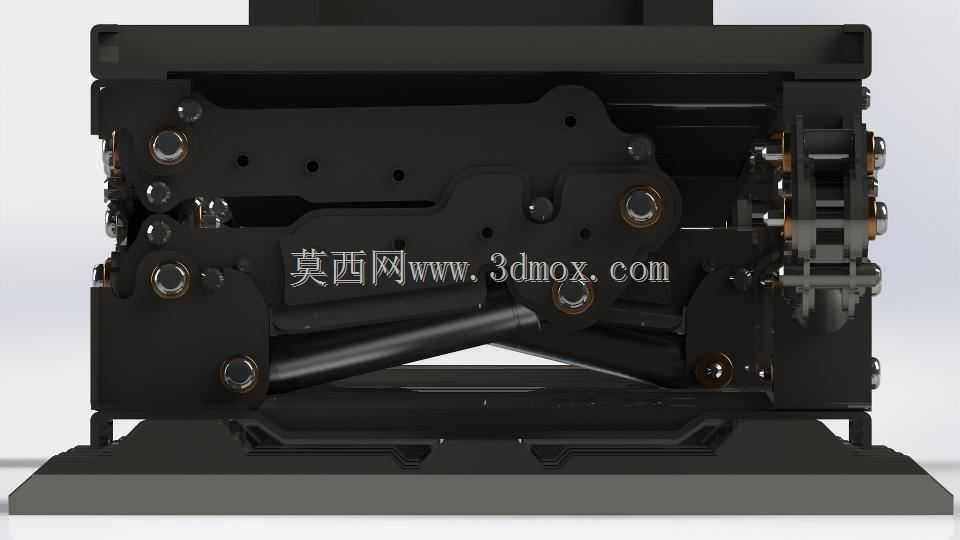

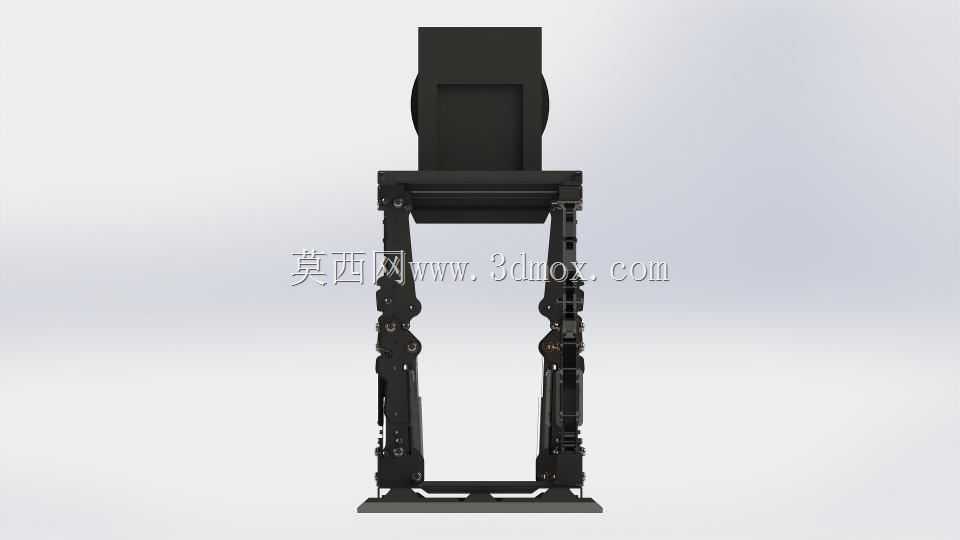

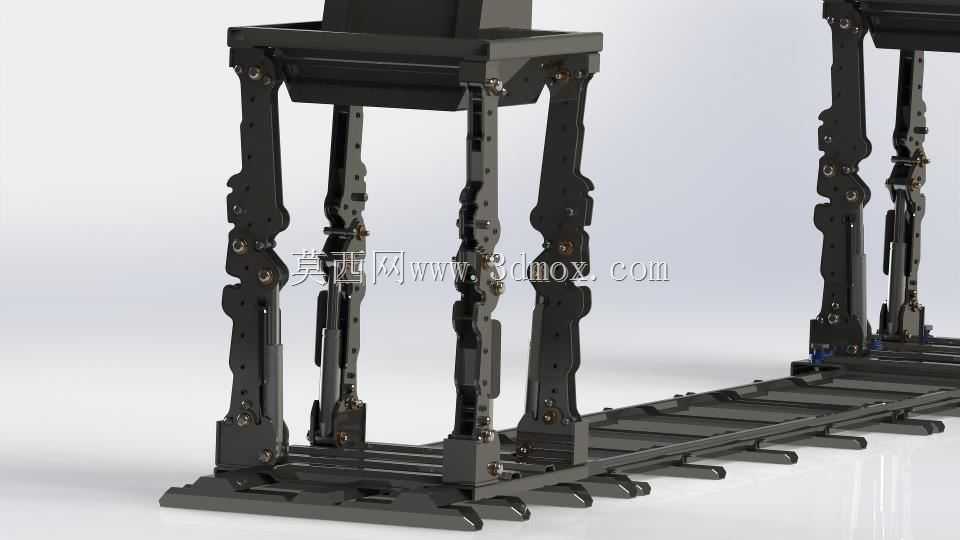

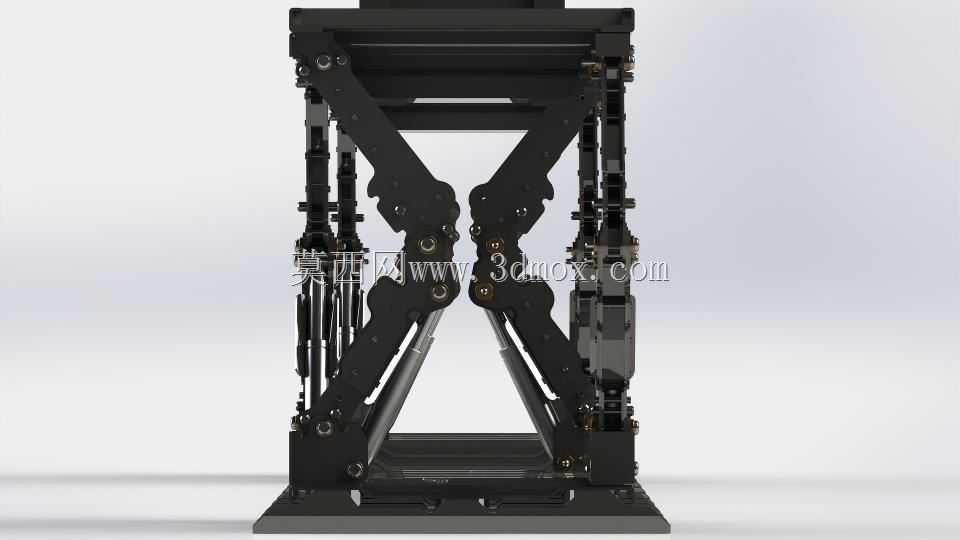

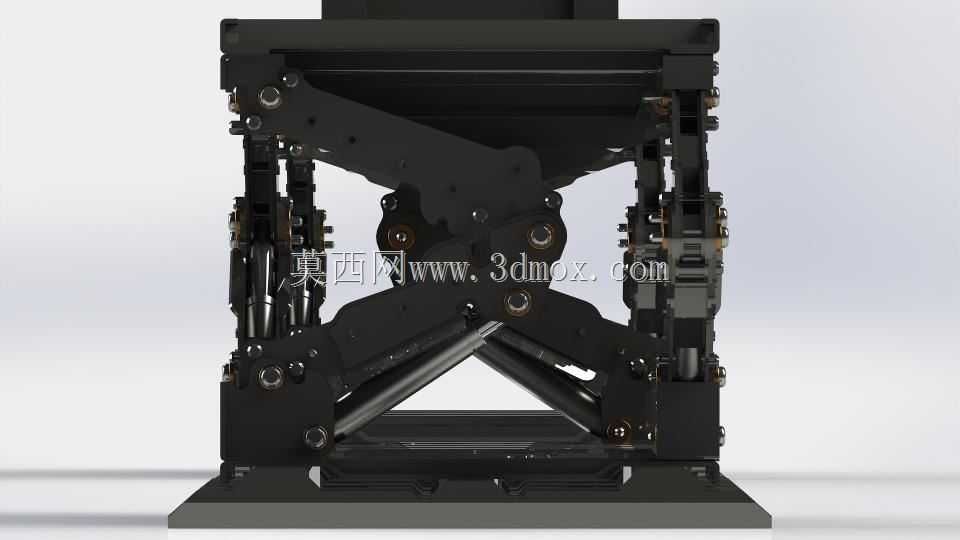

　　从结构布局来看，整机采用双侧对称剪叉臂组构型，左右各布置一组多层铰接剪叉连杆，剪叉臂中段通过高强度铰轴交叉连接，臂体选用厚钢板焊接箱型截面，在80吨极限载荷下能够有效抑制臂杆的侧向弯曲与扭转变形。驱动环节由多支重载液压油缸提供举升推力，油缸缸体端铰接于下底座支座，活塞杆端铰接在剪叉臂中部的驱动铰点，随着活塞杆伸缩，剪叉夹角随之改变，推动上平台沿垂直方向升降。油缸旁侧配套布置有液压锁与平衡阀组，当平台举升至指定工作高度后，液压锁可封闭油缸上下腔油路，即使外部管路出现泄压，平台也不会发生意外下坠，满足重型工位长时间持载的安全要求。

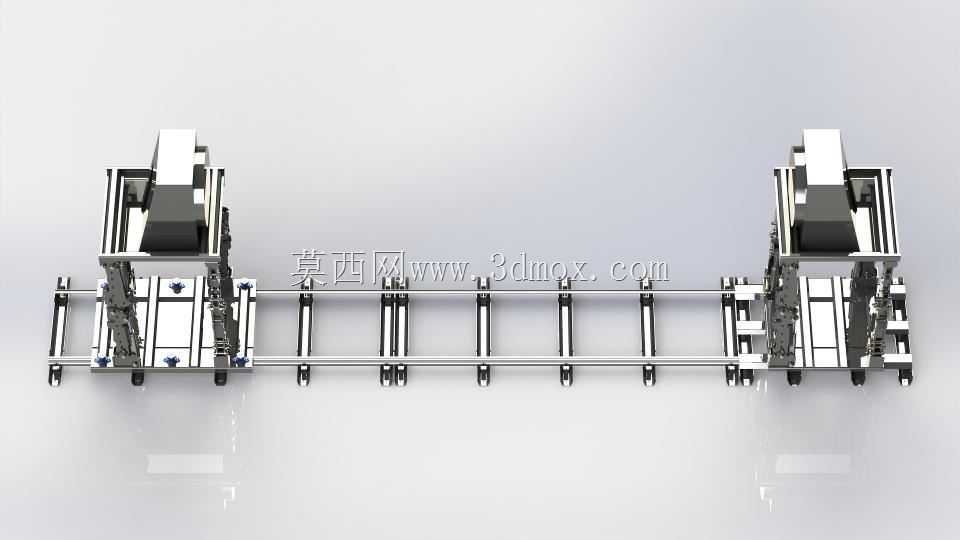

　　上承载平台为整体焊接箱型台面，台面四周预留有标准化T型槽与螺栓安装孔位，可根据不同工件的支撑需求加装定位块、压紧夹具或仿形支撑座，台面边缘设置的限位挡块能够防止工件在举升过程中发生水平滑移。下底座采用纵梁加横梁的格栅式焊接结构，底座两端配置有可调式水平支撑脚杯，当平台固定在某一工位长期使用时，脚杯伸出撑实地面，将轨道承受的载荷部分转移至厂房混凝土地基，降低轨道局部压应力；若需沿轨道移位作业，脚杯收回后整机可随轨道系统平移。底座与轨道配合处还安装有横向导向轮，避免平台在升降受力时出现沿轨道方向的窜动。

　　设计过程中重点校核了剪叉铰点的载荷分配，在最低位与最高位两个极限工况下，油缸推力、铰轴剪切力以及臂体弯矩呈现完全不同的分布特征：最低位时剪叉夹角小，油缸所需推力最大，此时对油缸无杆腔承压能力和铰点轴套的挤压强度要求最高；最高位时剪叉接近伸直，平台的抗偏载能力减弱，因此在臂组内侧增设了可调式机械撑杆，当升至高位后撑杆插入定位销孔，形成机械刚性支撑，分担液压系统的持续承载负荷。所有铰接回转位置均采用自润滑轴承配合钢制铰轴，轴端设置防尘密封与注油嘴，可在多粉尘、焊渣飞溅的车间环境下长期免维护运行。

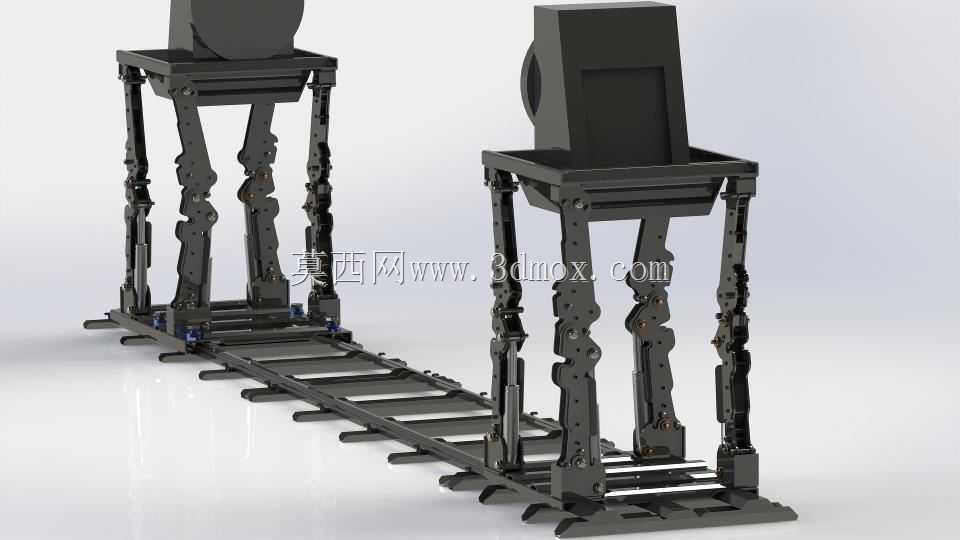

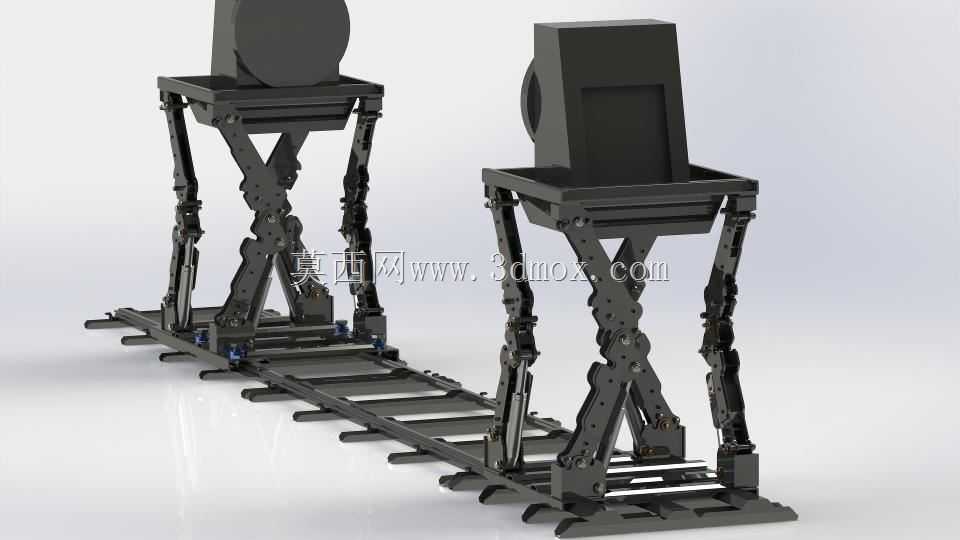

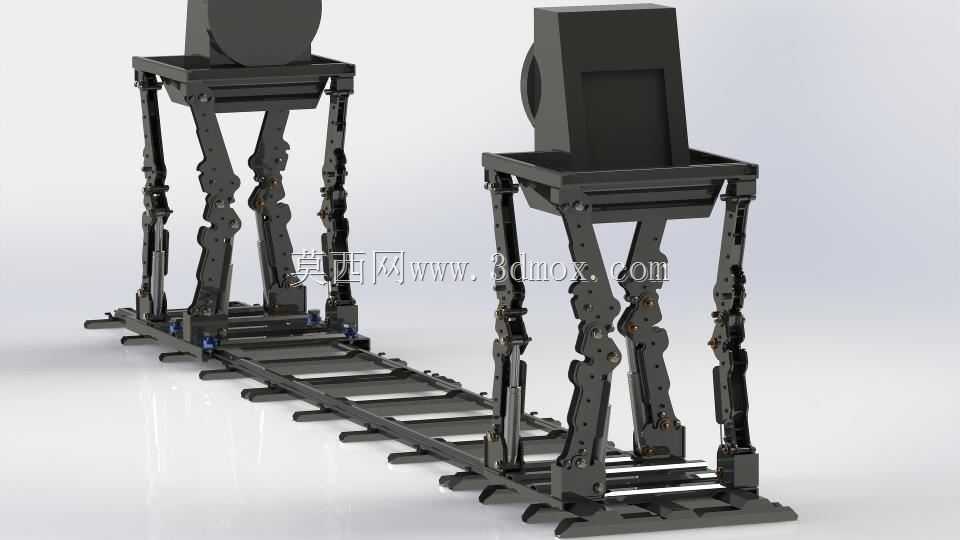

　　安装边界方面，整机在最低收纳状态下台面高度控制在较低范围，便于轨道台车从台面下方顺利通行，底座跨距依据标准工业轨道间距设计，现场安装时只需校核轨道基础的承载能力与平台地脚的固定尺寸，无需对原有输送线做大规模改造。升降行程覆盖重型工件从转运高度到人工装配舒适作业高度的完整区间，升降过程中双侧剪叉通过同步连杆保持机械同步，避免出现台面倾斜卡滞。整套机构将液压驱动的大推力优势与剪叉结构的行程放大特性结合，在有限的底座占地面积内实现了大吨位、大行程的稳定举升，为重载工位的物料定位与工序衔接提供了可靠的机械支撑方案。
