户外便携插片式炭烤炉钣金结构

　　这套插片式炭烤架的结构方案，主要面向户外聚餐、庭院烧烤、夜市摊点、露营营地以及小型餐饮外摆等使用场景。整机以薄钢板钣金加工为核心，没有复杂铸件或机加工件，适合激光切割、数控折弯、冲孔和少量焊接工序完成，制造门槛较低，后期维护和替换也比较方便。

　　从实际用途看，设备承担木炭承载、食材烤制、油脂导流和热量集中等功能。炉体内部设置条形烤篦，栅条之间保留均匀间隙，既能够支撑肉串、肉片、蔬菜和海鲜，也可让空气进入炭层，保证木炭燃烧所需通风量。烤制过程中产生的油脂和碎屑可沿栅条间隙下落，减少直接在食材表面积炭的情况。炉盆侧壁形成围合空间，能够阻挡侧向风对炭火的干扰，使热量更多集中在烤网区域，降低户外使用时火苗乱窜和温度散失的问题。

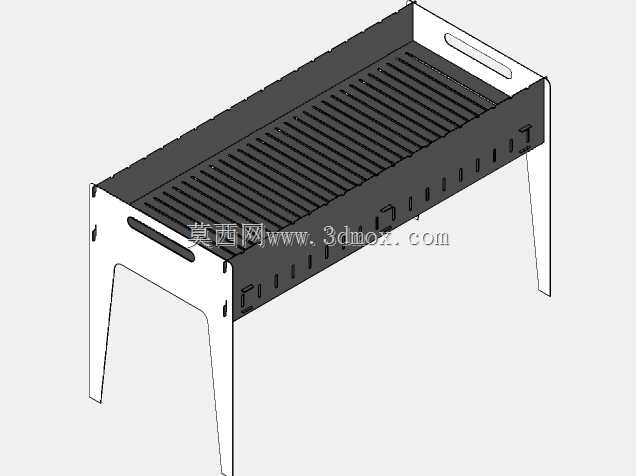

　　结构设计上采用插片装配思路，侧板、端板、支腿和内部承托件之间通过折边、插槽、卡口或定位孔进行组合。这种方式的优势在于零件展开后多为平面板材，加工前可在钢板上统一排料，材料利用率较高；现场装配时，操作者按插槽方向推入零件，再通过折弯边和限位结构形成约束，能够减少紧固件数量。对于需要平板包装运输的产品，插片结构还能把炉体拆成若干片状零件，降低包装体积，运输过程中不易因突出支腿造成磕碰。

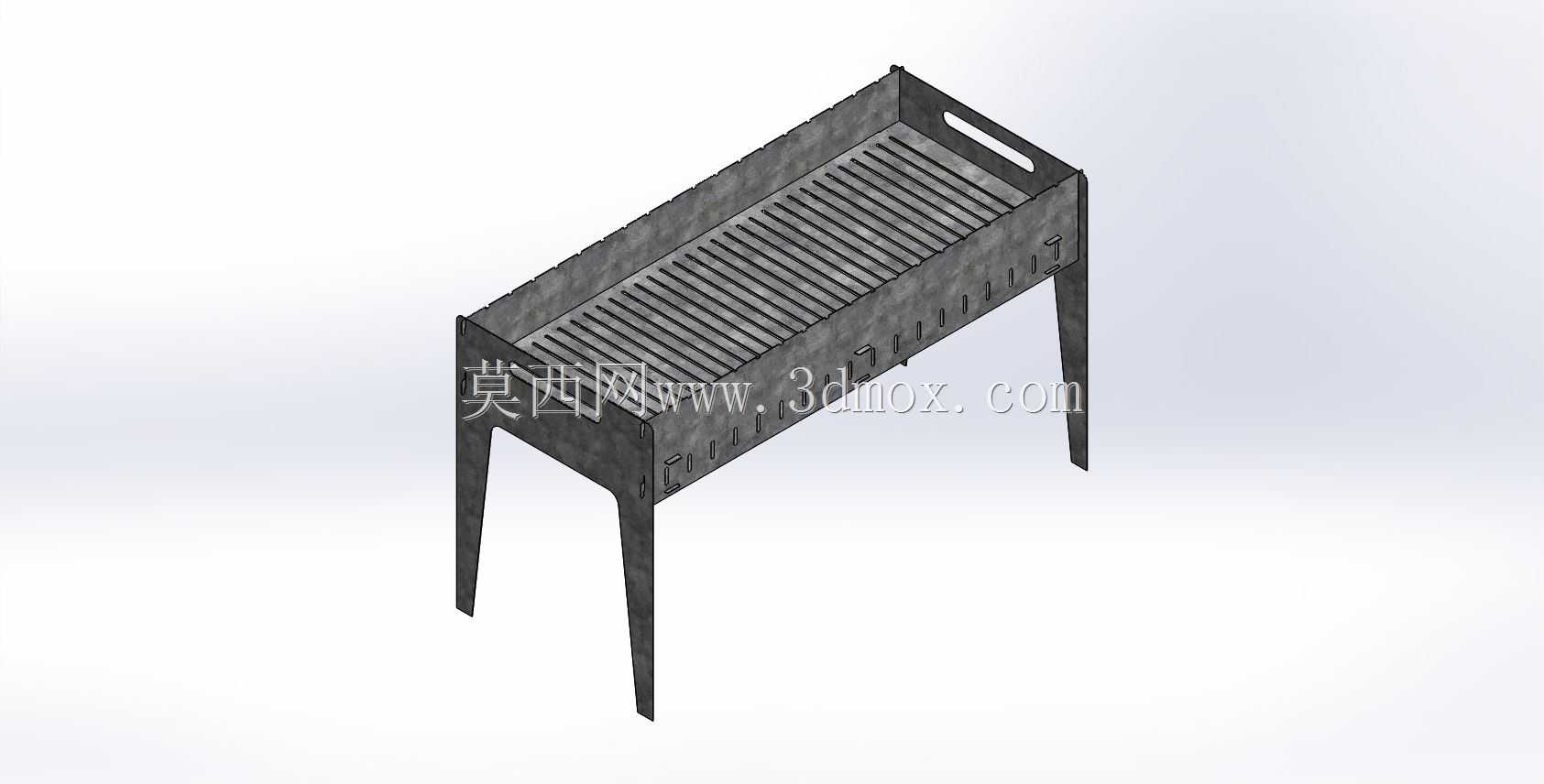

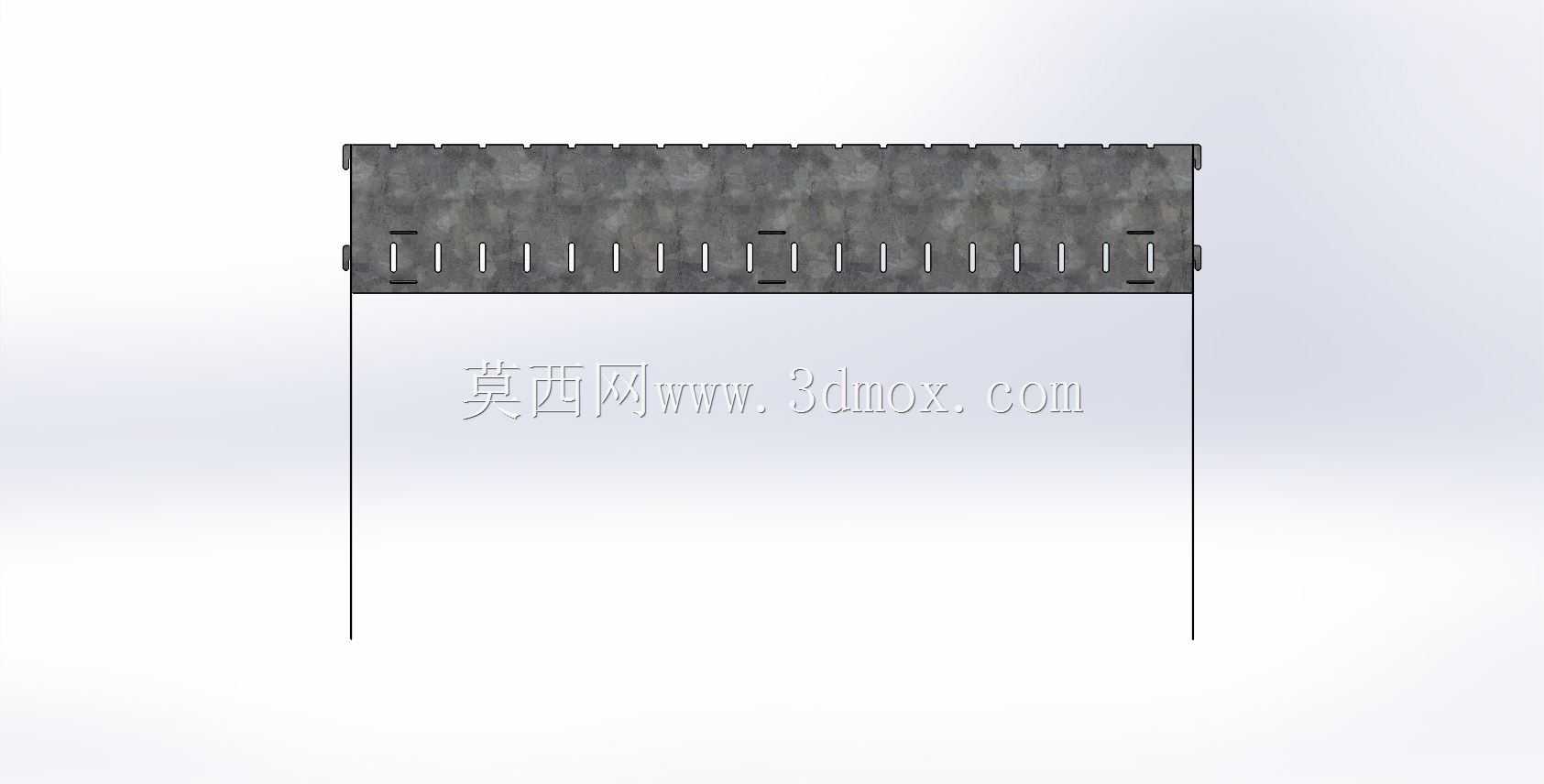

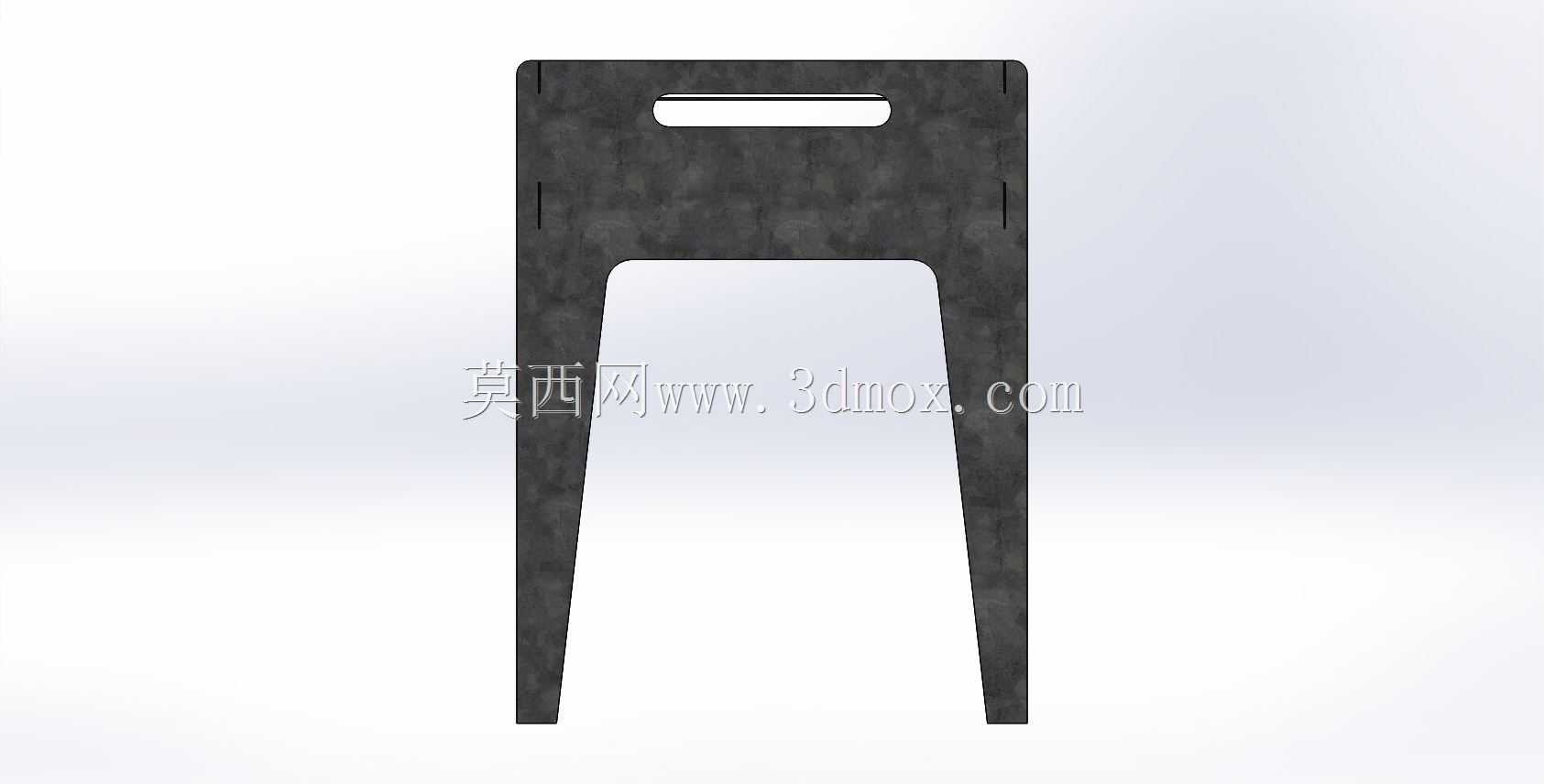

　　炉体外形呈长方形槽体，长边方向布置主要烤制面积，适合多人同时操作。两端板上预留提手孔，烤炉冷却后可由两人抬移；孔位边缘通过折弯翻边加强，避免薄板开孔后出现局部撕裂或握持割手。侧壁下部开设一排通风孔，孔位高度接近炭盆区域，进风方向沿炉体横向分布，可改善木炭初燃和持续燃烧状态。通风孔的尺寸不宜过大，否则炭火受风力影响明显，灰烬也容易被吹出；孔位过小则供氧不足，木炭容易闷燃。

　　四条支腿由板件折弯或型材件构成，向外张开后形成稳定支撑。支腿与炉体连接位置承受整机重量、炭火载荷以及操作者翻转食材时的侧向力，因此连接区需要保留足够搭接面，并通过插舌、折弯包边或焊点传递载荷。支腿下端略向外扩，能够增大支撑多边形范围，降低地面不平时倾翻的风险。若地面为草地或沙地，可在支腿底端增加可拆卸脚垫，增大接触面积，减少支腿下陷。

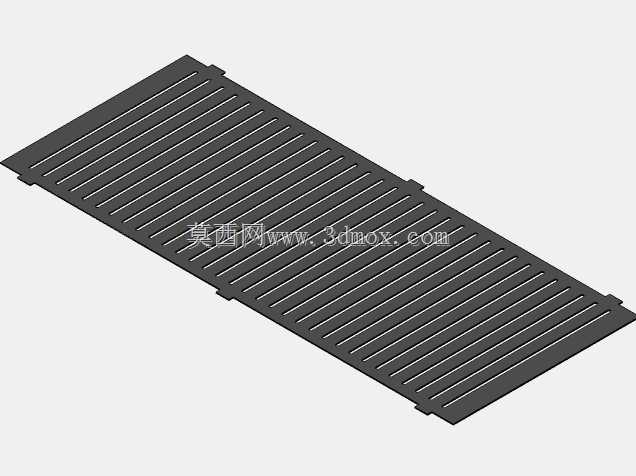

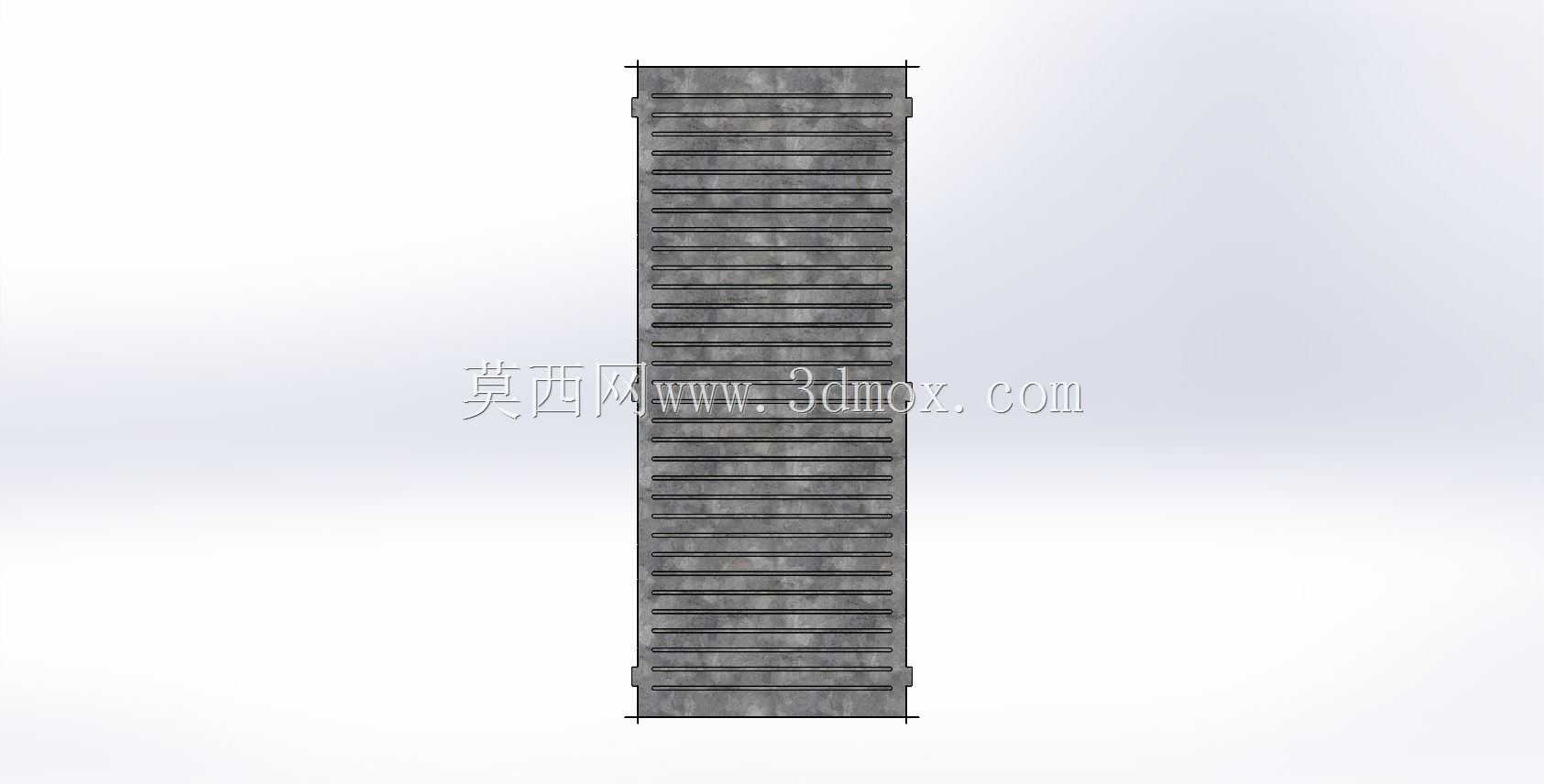

　　烤篦是直接接触食材的关键部件，栅条方向与炉体短边平行或按排料习惯布置均可，但需要保证两端搭放在炉盆内侧承托边上。承托边的高度决定烤网与木炭的距离：距离过高时烤制效率下降，距离过低则油脂容易滴入炭火产生明火。结构设计中可设置多层承托台阶，使烤网能够根据食材类型调整高度，例如肉类需要较快上色时靠近炭火，蔬菜和鱼类需要慢烤时上移。炭盆与烤篦之间应保留灰渣收集空间，避免灰烬堵塞通风孔。

　　从安装边界看，建模时需要重点核对三类尺寸关系。第一是炉体外形长度、宽度和高度，它决定单次烤制面积和包装尺寸；第二是侧板插槽深度、插舌宽度和折弯公差，钣金件之间不能只按理想零间隙建模，需要预留装配余量；第三是支腿展开后的占地范围和炉口高度，炉口过高会使操作者抬手疲劳，过低则不利于通风和添炭。板材厚度选择也要与炉体尺寸匹配，过薄会在高温下产生明显翘曲，过厚则增加重量和成本。

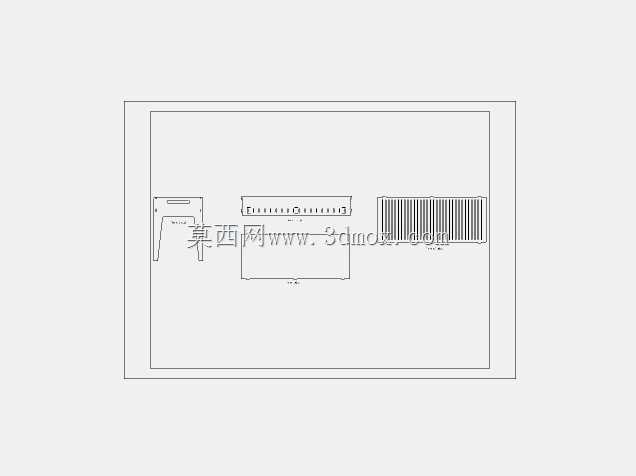

　　在三维建模过程中，可先建立各钣金件的展开轮廓，再通过折弯生成炉体、端板和支腿。插槽、通风孔、提手孔和定位缺口应在展开阶段完成，便于直接映射到切割程序。装配时需要检查插片是否存在干涉，特别是支腿旋转或插入时是否与侧壁通风孔、底边折边发生碰撞。焊缝位置宜布置在受力较大且不影响拆装的区域，若面向一次性包装产品，也可通过全插片结构减少焊接，使使用者自行组装。

　　炉体表面在高温工况下会经历热膨胀，薄板长边的热变形较明显，因此折边和加强筋不能省略。沿炉口设置外翻边可以提高槽体刚性，也能减少薄钢板边缘裸露带来的安全隐患。端板与侧板连接处若采用可拆卸结构，应考虑多次拆装后的磨损，卡口接触面可适当加宽。木炭燃烧区域不建议依赖涂层耐热，材料本身应以碳钢薄板为主，外部可做高温漆处理，烤篦则优先考虑便于清洁和更换的结构形式。

　　整体来看，该烤架并不是追求复杂机构的设备，而是在板材利用率、装配便利性、户外稳定性和烧烤热效率之间取得平衡。设计时应把钣金折弯工艺、平板运输条件、炭火通风路径和人体操作高度同时纳入三维结构校核，使零件既能顺利切割折弯，又能在实际使用中快速拼装、稳定放置并完成持续烤制。
