泡腾片自动上料装填生产设备结构

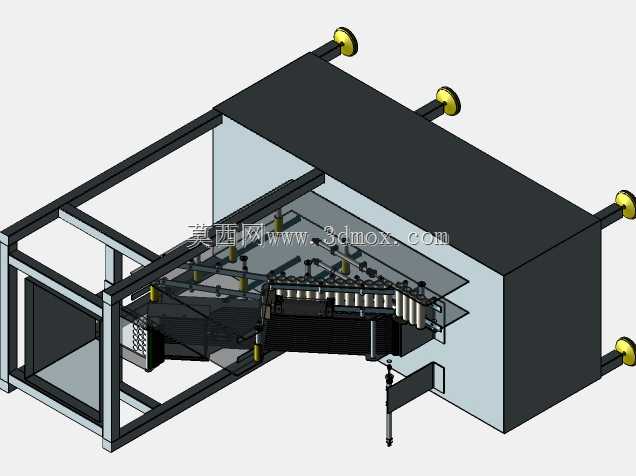

　　这套设备主要面向固体制剂生产环节的泡腾片定量装填工序，适配制药、保健食品行业的泡腾片瓶装、泡罩包装前道物料供给需求，可对接后端的数粒、装瓶、封盖连线，解决传统人工装填效率低、物料易污染、计数误差大的痛点。从结构布局来看，设备底部采用方管焊接成型的一体式机架，机架底部配置可调水平的支撑脚杯，可适配车间地面存在3-10mm高度差的安装场景，单台设备的安装占地边界控制在长1800mm、宽1200mm、高2100mm范围内，无需额外预埋地脚螺栓，放置到位调平后即可对接生产线，适配多数中小规模制剂车间的现有生产线排布，不需要对原有车间布局做大规模改造。

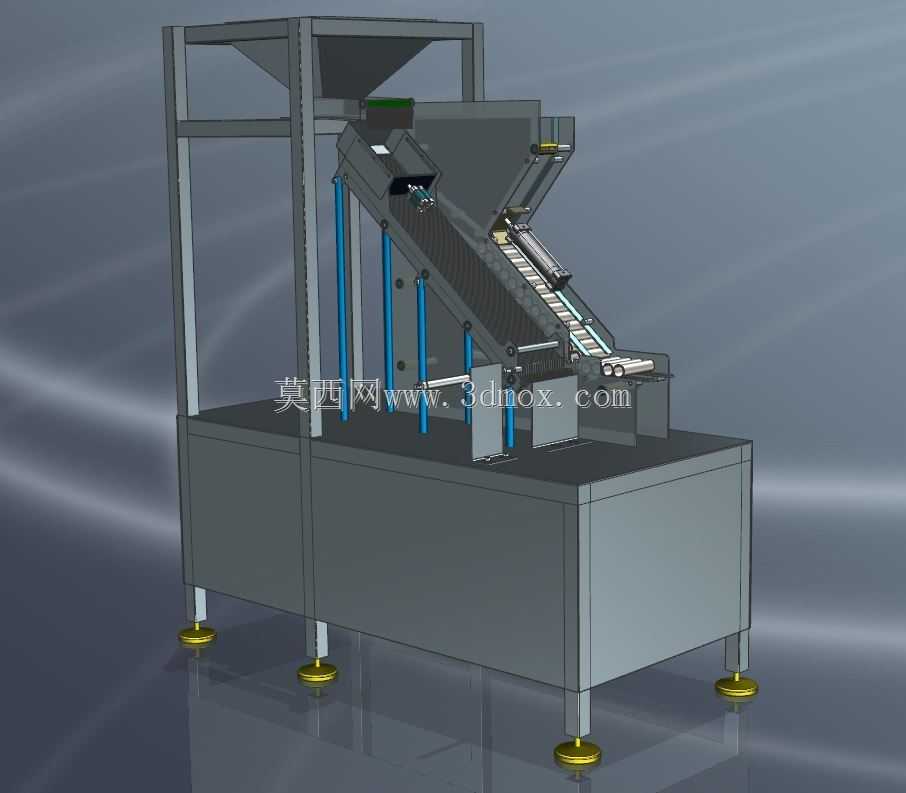

　　设备上部的储料仓采用大倾角漏斗式设计，仓壁倾斜角度设置为62度，刚好大于泡腾片裸片的自然堆积角，避免物料在仓内出现架桥、卡滞问题，料仓容积可满足单批次2小时连续生产的物料存储需求，减少生产过程中频繁补料的人工干预频次。储料仓下方衔接倾斜布置的爬坡输送机构，输送面采用带定位格条的食品级防滑皮带，格条间距根据泡腾片的常规直径做适配设计，每格仅能容纳单枚泡腾片平躺输送，从结构上避免叠片、挤片问题，输送段的倾斜角度设置为45度，既可以在有限占地范围内实现足够的物料提升高度，又能保证物料在输送过程中不会出现滑落、磕碰，减少泡腾片因碰撞产生的掉屑、裂片问题。

　　输送段末端设置定向整理滑道，通过截面尺寸的渐变约束，将平躺输送的泡腾片逐步调整为竖直姿态，顺着滑道滑入下方的待装填工位，滑道旁侧设置光电检测点位，可实时识别缺片、倒片状态，出现异常时及时触发停机信号，避免不合格物料流入下道工序。设备的机架侧方预留了电气元件安装位，可根据产线需求加装计数传感器、剔除机构，实现缺料自动补料、异常物料自动剔除的功能，所有与物料接触的部件均采用圆角过渡设计，不存在清洁死角，可满足制药行业的设备清洁验证要求，拆装清理时不需要专用工具，松开快拆卡扣即可取下输送皮带、滑道等接触件，完成清洁后可快速复位，减少换产、清洁的停机时间。

　　在设计思路上，这套设备优先考虑了泡腾片物料的易碎、易吸潮特性，所有输送过程的物料落差控制在50mm以内，避免高位跌落造成的物料破损，同时设备整体可适配车间的低湿度生产环境，外露金属部件全部采用304不锈钢材质，不会因环境湿度问题产生锈蚀污染物料。传动部分采用减速电机直驱输送辊的结构，传动链短，运行噪音控制在65分贝以内，符合车间生产的噪音管控要求，驱动部件全部布置在机架内部的封闭腔体内，与物料输送区域完全隔离，避免润滑脂泄漏污染物料，同时也能减少生产过程中粉尘进入传动部件造成的磨损，延长设备的维护周期。设备的出料端高度可在200mm范围内做调节，可适配不同高度的装瓶机、泡罩包装机进料口，不需要额外加装过渡衔接机构，降低产线搭建的配套成本。
