6.5盎司全自动纸杯成型生产设备

　　纸杯成型设备属于一次性纸质包装容器生产线中的核心专用装备，主要面向冷饮杯、热饮杯、试饮杯、小容量食品包装杯等产品的连续化制造场景。该类设备将卷筒纸或预印片材经过分切定位、杯身卷制成型、侧壁搭接热封、杯底送料冲切、底部压合滚花、杯口卷边、成品脱模输出等工序整合在同一台机组内，实现从原料到成品纸杯的自动化加工。

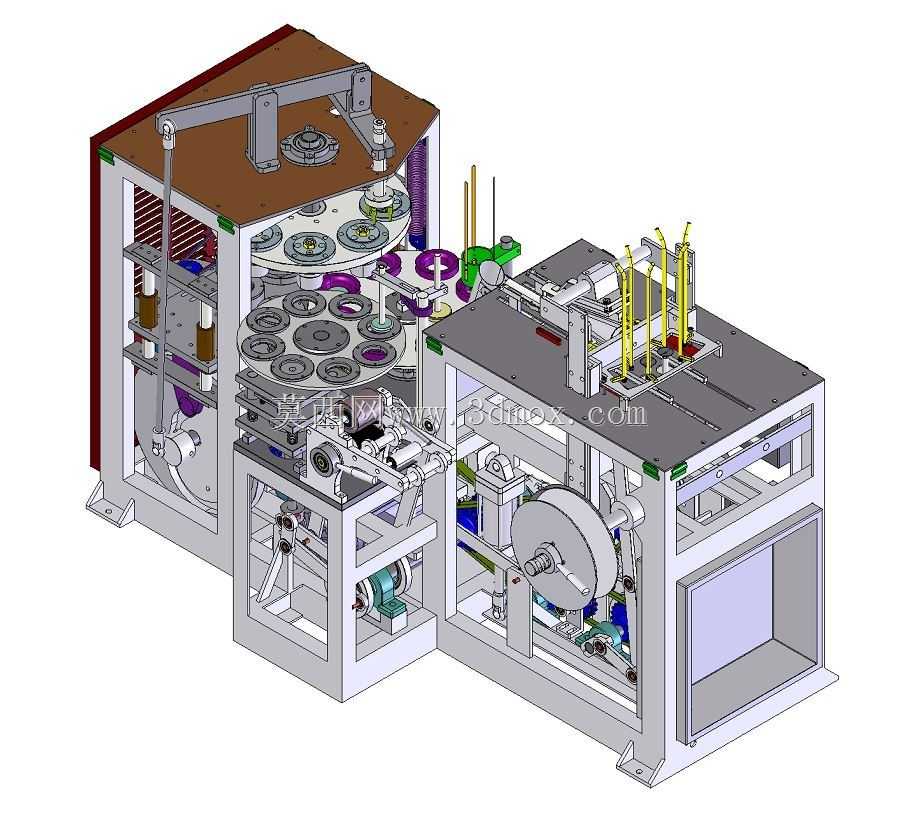

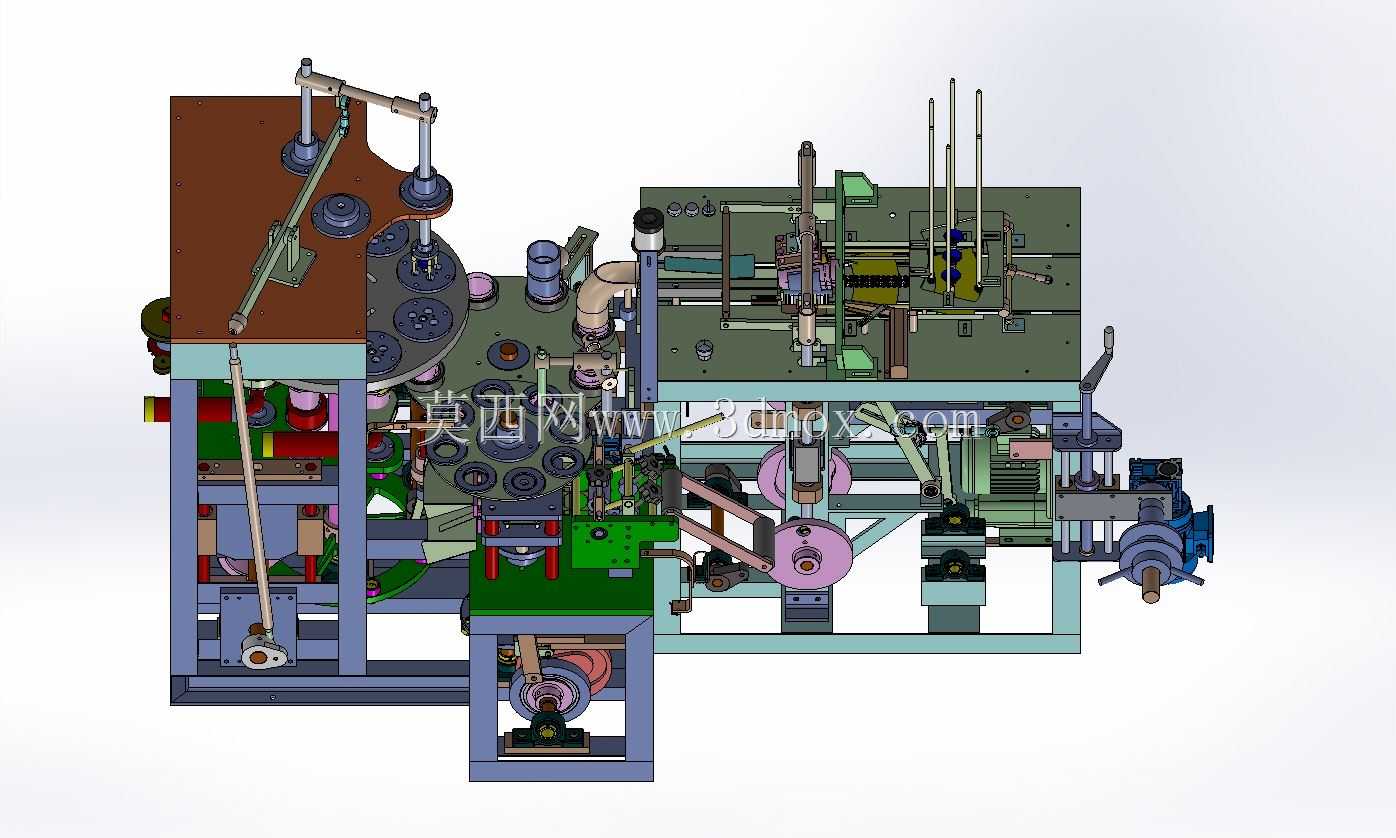

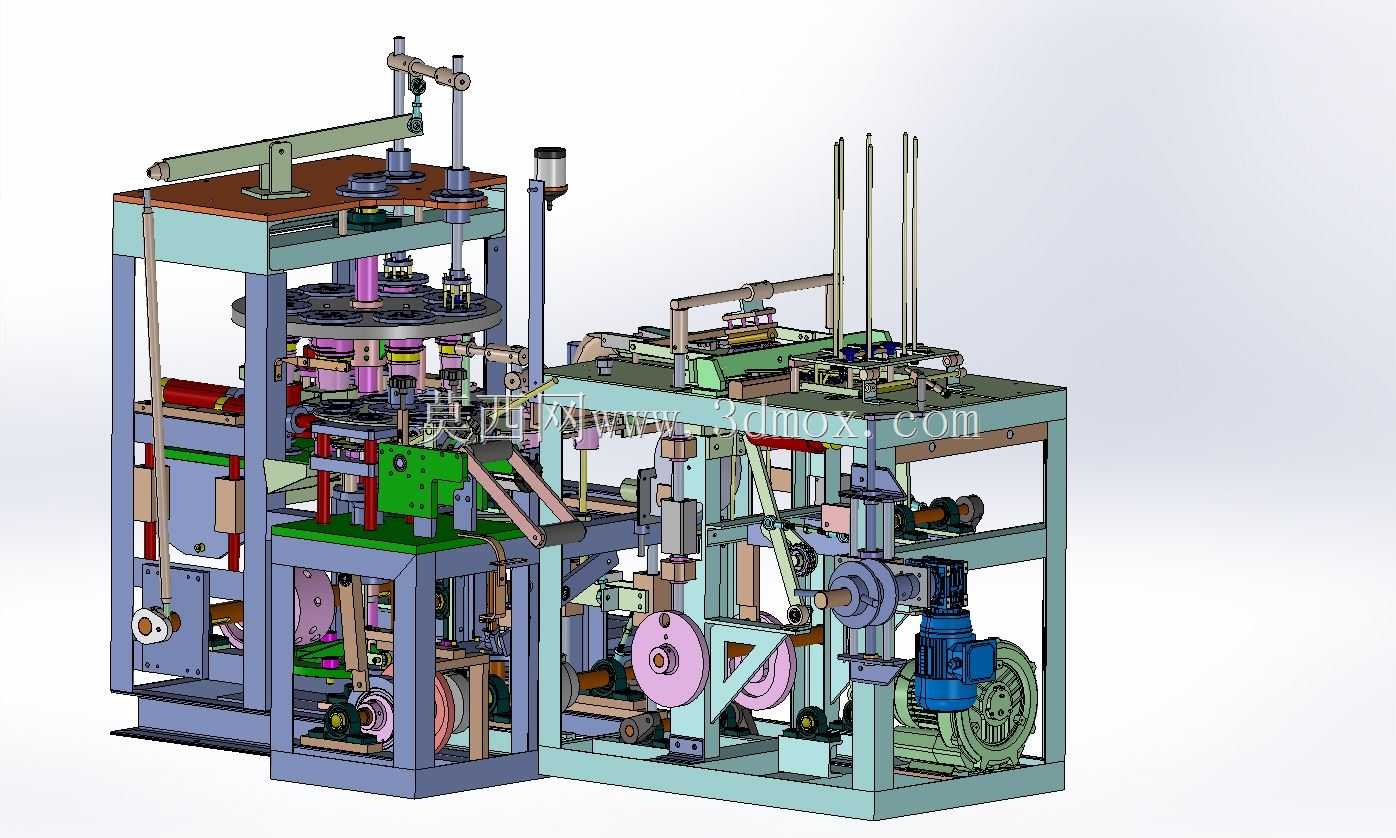

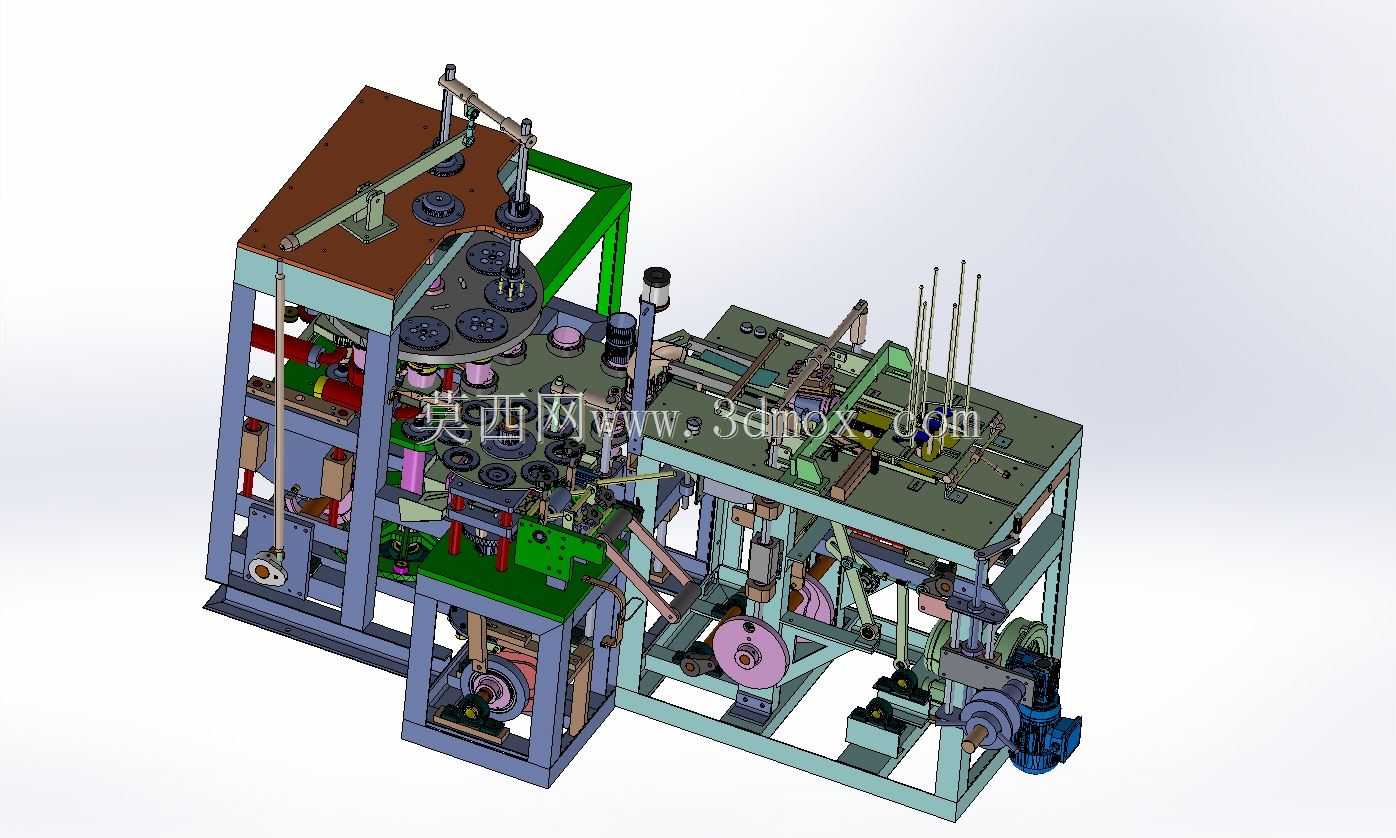

　　从整机布置来看，设备采用多工位转盘与直线输送相结合的结构形式。转盘区域承担杯身成型后的定位、转序和底部封合作业，周边布置杯身抱合模具、热封压块、底纸进给及滚压执行件；直线段则承担片材整理、送纸、推杯、卷边和输出等动作。这样的布局能够在有限占地内平衡节拍与维护空间，转盘负责高精度重复定位，直线机构负责物料连续供给，二者通过凸轮、连杆、齿轮和链条实现机械同步。

　　设备实际用途集中在中小规格纸杯的批量生产，尤其适配6.5盎司左右容量杯型。杯身成型部分依靠吸纸、挡纸、摆臂和抱合模完成扇形纸片的卷圆，使纸张搭接边保持稳定重叠量；侧壁封合可根据工艺采用热封或超声波辅助方式，确保杯身在盛装液体时不发生开裂、渗漏。杯底机构将底纸送入杯坯下方，通过折边、压紧和滚花形成环形密封区，滚花纹路不仅增加连接强度，也改善底部外观一致性。

　　传动设计上，整机以主电机经减速机构提供动力，分配轴通过凸轮组件控制各执行机构的动作时序。凸轮连杆方案在高速包装机械中具有明显优势：动作曲线固定、重复精度高、抗负载波动能力强，适合纸杯生产这种多动作严格联锁的工况。齿轮、链轮、同步带和调节螺杆分布在机架侧面与下部，便于张紧、润滑和检修；带轮及护罩位置预留了拆装空间，避免日常维护时与成型工位干涉。

　　机架采用型钢焊接或螺栓拼装框架，外围设置封板、检修门和透明防护区域。上层工作台安装成型模具、送纸臂、热封组件和检测元件，下层集中布置电机、减速机、传动箱、气路元件及排废通道。这种分层设计使工作区保持整洁，同时将振动较大的动力部件置于下部，提高整机稳定性。设备安装时需校核地面水平、机架地脚固定和主电机旋转方向，并在转盘中心、送纸导轨、杯底冲切位之间建立统一基准，否则容易出现杯身错位、底封偏斜或卷边不均。

　　外形边界设计需同时考虑生产操作和换型维护。设备正面应保留操作人员补纸、观察成型状态和取出废品的空间；侧面需留出传动罩开启、皮带更换和凸轮检查距离；上部摆臂、纸架和导杆在最高点运动时不能与厂房管线、照明或送料平台干涉。若接入自动收集台或包装线，还应在输出端预留输送带对接高度，并保证成品杯从脱模工位进入收集通道时姿态稳定。

　　针对纸杯薄、软、表面易划伤的特点，结构细节上多处采用柔性压合与导向设计。送纸吸盘控制吸持位置和释放时机，避免双张或偏送；抱合模内壁需保证圆弧过渡，防止纸片起皱；热封压头温度、压力和停留时间要随纸张克重、PE涂层厚度及杯型规格匹配；卷边轮的进给量则直接影响杯口圆度和挺度。三维建模时，这些动作关系需要通过装配约束、运动行程和干涉检查逐一确认，尤其是摆臂跨越转盘、底纸冲头上下运动、推杯杆穿过模座等区域，应保留合理安全间隙。

　　在选型和开发阶段，该设备模型可用于验证工位排布、传动路线、防护罩范围、人员操作面以及与前后段物流装置的衔接。对结构设计人员而言，重点不只是外观复刻，而是理解纸杯从片材到筒身、再到封底卷边的完整工艺链；对设备集成人员而言，则需关注安装边界、维护空间、动力输入位置和成品输出方向。整机结构体现了专用包装机械高速、多工位、机械同步与连续送料相结合的典型特征。
