木工夹持用桌装式木老虎钳结构设计

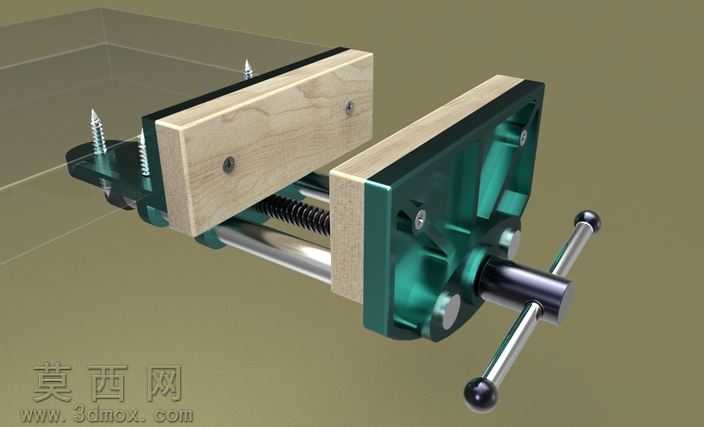

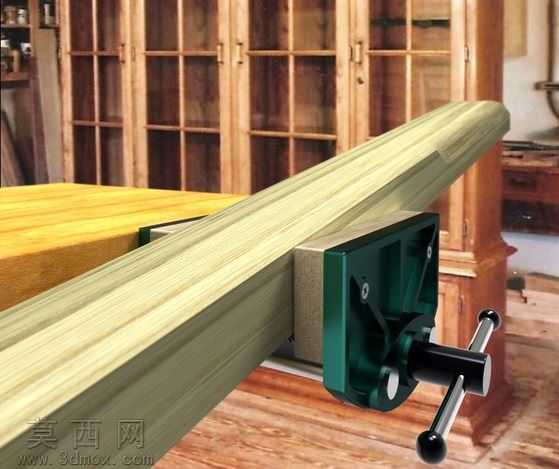

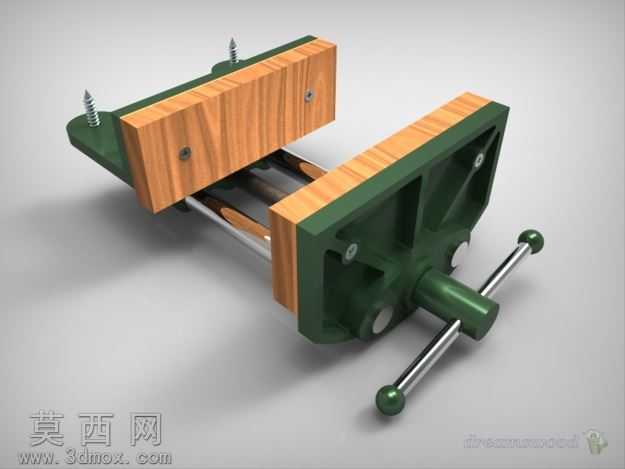

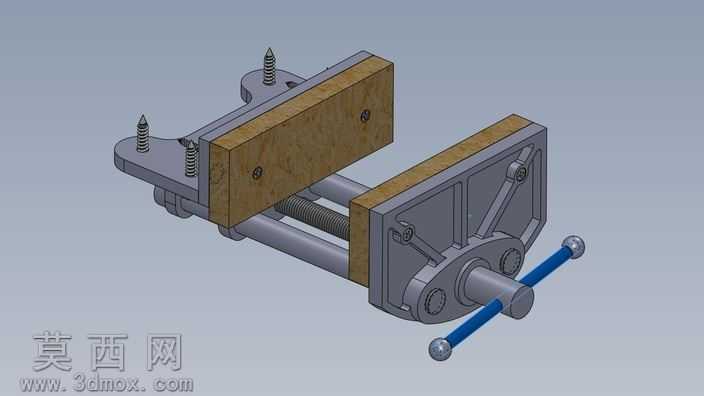

本作品为木工场景专用的桌装式木老虎钳三维建模作品，建模过程围绕木工夹持作业的实际使用需求展开，首先完成整体结构的比例校准，参考实物4.5英寸即114毫米的最大夹持宽度设定基准尺寸，保证模型与真实产品的尺寸参数完全匹配。建模阶段先拆分整体结构为固定钳身、活动钳口、丝杆传动组件、操作手柄、桌装固定基座五大核心模块，每个模块单独完成草图绘制、特征拉伸与细节倒角处理，避免整体建模出现的特征冗余与结构干涉问题。材质渲染阶段针对不同部件匹配对应材质属性：钳身主体采用铸铁材质，调整金属粗糙度参数还原铸铁表面哑光磨砂的质感，同时添加细微的使用磨损纹理提升真实感；活动钳口的木质垫块采用硬木材质，还原木材自然的纹理走向与哑光温润的表面质感；操作手柄的金属杆采用抛光钢材材质，添加轻微的环境反射效果模拟金属杆件的光滑触感；丝杆部件还原梯形螺纹的细节结构，保证传动结构的可视化呈现符合机械原理。结构设计上重点还原木老虎钳的夹持特性，钳口接触面做了加宽处理，搭配木质垫块避免夹持木材时在工件表面留下压痕，适配木材这类易损伤工件的夹持需求；桌装式固定基座的结构做了完整还原，可清晰展示钳体与工作台面的安装固定方式，直观呈现产品的安装使用逻辑。建模过程中对所有活动部件的装配关系做了校验，保证丝杆转动带动活动钳口平移的运动逻辑符合实际机械传动规则，没有出现结构穿模、传动路径错位的问题；同时对所有棱角位置做了符合生产工艺的圆角处理，还原真实铸件的工艺特征，避免模型出现尖锐直角这类不符合实际加工逻辑的细节。整体渲染场景搭配木工工作台与木料工件，还原木老虎钳的实际使用场景，通过光影调整突出钳体的结构层次与材质差异，让模型既具备精准的机械结构准确性，又能直观展现产品在木工场景中的使用状态，可用于木工工具结构展示、夹持原理教学、相关产品设计参考等场景。
