垂直轴Vawt风电机组结构设计方案

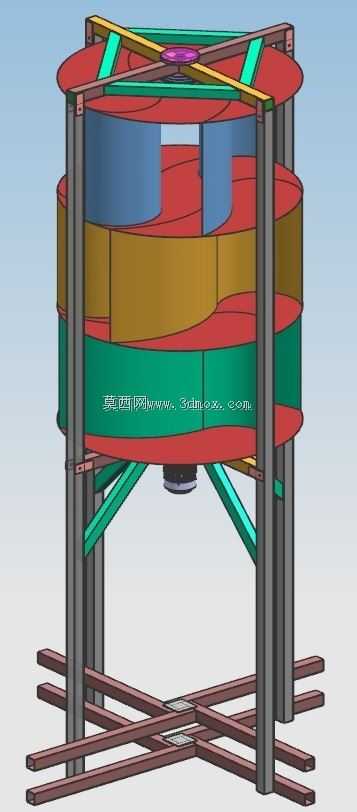

　　这款垂直轴风电机组的结构设计，核心围绕分布式离网供电场景的实际使用需求展开，区别于传统水平轴风机的高风速依赖特性，该结构对来流风向无指向性要求，无需配套偏航对风机构，在城乡建筑屋顶、山区零散供电点、牧区独立供电站点、海岛小型微电网等风向多变、年均风速偏低的场景下，具备更稳定的运行适配性。从结构布局来看，机组采用多层组合式阻力升力复合叶片设计，叶片沿中心转轴周向均匀排布，外层弧形阻力叶片负责捕获低风速下的来流动能，内层翼型升力叶片在风速提升后介入做功，兼顾低风速启动性能与额定风速下的发电效率，避免了纯阻力型垂直轴风机高速段效率偏低、纯升力型风机启动风速阈值高的常见问题。支撑结构采用多根立式型材立柱作为主承力构件，

　　立柱上下端分别连接顶层与底层的圆形安装盘，形成稳定的笼式框架，叶片通过顶部与底部的辐条式支撑臂固定在框架对应位置，支撑臂与主立柱、叶片安装座之间均采用螺栓连接结构，方便现场组装与后期叶片维护更换，无需大型吊装设备即可完成单叶片的拆装作业。底部支架采用交叉式型材焊接底座，底座预留标准安装孔位，可直接通过膨胀螺栓固定在混凝土基础上，也可搭配预制配重底座实现无硬化地面的快速部署，底座中心位置预留发电机与转轴的安装空腔，转轴下端通过轴承座与底座连接，直接将转矩传递至下部的发电单元，缩短了传动链长度，降低了传动过程中的机械损耗。设计过程中针对不同安装场景的尺寸适配需求做了参数化考量，单段叶片长度可根据实际功率需求做模块化调整，

　　当前方案中总扫掠高度为6米，对应额定输出功率2千瓦，单组叶片模块长度为1米，可通过增减叶片层数调整总扫掠面积，匹配1千瓦到3千瓦区间的不同功率输出要求，顶层辐条支撑采用三角形稳定结构，强化了叶片顶部的连接刚度，避免高转速下叶片出现径向摆动，降低运行过程中的结构振动与噪声。从安装边界来看，机组运行时的最大旋转外径为2米，安装时只需预留半径1.2米的水平净空即可满足运行要求，垂直方向无上部伸出构件，对周边建筑的高度遮挡影响远小于同功率水平轴风机，适合在建筑密集的乡村区域、对景观要求较高的景区配套供电点部署。结构设计中充分考虑了日常运维的便利性，所有外露连接部件均采用标准紧固件，通用五金配件即可完成拆装更换，叶片采用模块化分段设计，

　　单段叶片重量控制在单人可搬运范围内，后期维护无需动用大型吊装设备，大幅降低了全生命周期的运维成本。笼式框架结构同时起到了安全防护作用，叶片完全处于框架内部，可避免飞鸟、飘落杂物直接撞击叶片造成结构损坏，也降低了运行过程中人员意外接触旋转部件的安全风险。在气动布局设计上，多层叶片的错位排布可减少上下层叶片之间的气动干扰，下层叶片捕获来流后的尾流不会对上层叶片的做功效率产生明显影响，不同风速下的转矩输出更平稳，搭配直驱式发电单元时，可减少输出电流的波动，降低配套整流稳压设备的负载压力。
