装载机配套砂石筛分破碎斗结构设计

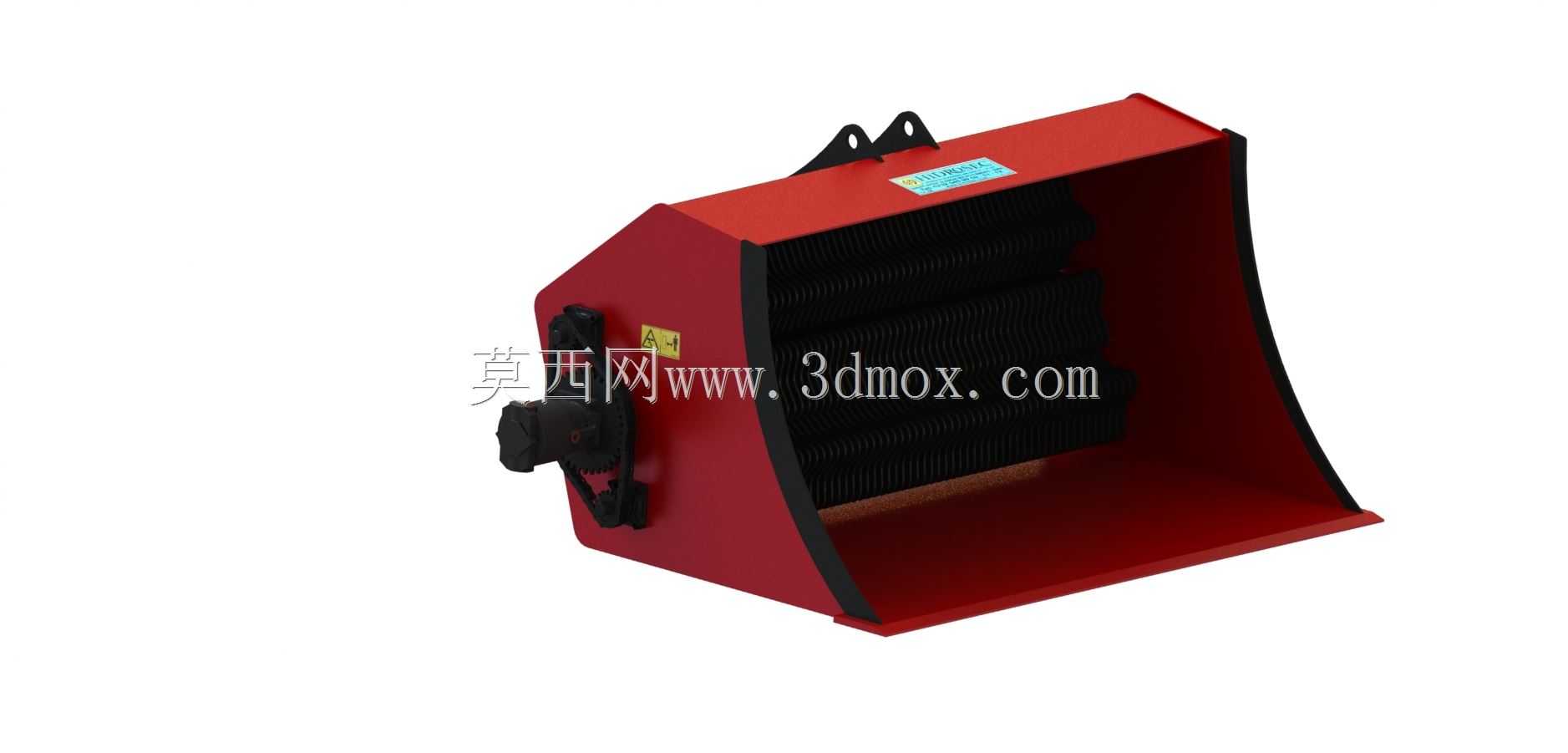

　　在土石方转运、河道清淤、建筑垃圾资源化以及山地修路这类分散作业现场，单独布置固定筛分线往往受场地、供电和转场成本限制，挂载在装载机或挖掘机臂端的筛分破碎斗就成了灵活作业的核心属具。这套三维结构完整还原了斗体、辊轴破碎组、侧置液压驱动、挂载耳板以及耐磨衬板的装配关系，建模时把现场最容易干涉的几个边界条件都做了显性表达，方便后续选型校核与二次改型。

　　从作业逻辑看，物料由前端敞口铲入斗腔后，向后推送过程中接触并排布置的破碎筛分辊轴，辊轴上交错排布的拨齿对结块泥土、鹅卵石、拆除混凝土块进行挤压、搓碎和翻动，合格粒径从辊轴间隙落出，大块物料在斗内继续被破碎，最终完成粒度分级。和普通铲斗只承担装载转运不同，它把铲取、破碎、筛分三道工序合并在同一个工作循环里，驾驶员不需要额外配套固定破碎站，就能在管沟回填、表土筛分、路基材料就地再生时直接产出可用填料，减少自卸车往返倒运和外弃废渣的量。

　　结构设计上，斗体主承力板采用厚钢板折弯拼焊，侧壁向后上方收拢，既保证铲料时的切入角度，也让物料在辊轴区有足够停留时间。前端斗口下缘做了加厚耐磨刃口，作业中直接接触地面和石块，磨损后可以单独拆换，不必整体修焊斗体。斗腔内侧迎料面铺设可更换耐磨衬板，用沉头螺栓固定，衬板形状顺着物料流动方向布置，避免高磨蚀工况直接磨穿主板。辊轴组平行横跨在斗腔中部，轴端通过轴承座固定在两侧壁板，轴承座外侧预留密封和润滑空间，防止泥沙进入后造成卡滞。

　　驱动部分布置在斗体一侧，液压马达通过连接座直接驱动辊轴，省去外露长链条传动，减少工地碎石磕碰造成的传动失效。马达安装位与斗壁之间留出接管和维修空间，高压胶管沿侧壁走线并预留弯曲半径，避免工作装置俯仰时胶管被斗体或主机臂架挤压。顶部的挂载支架按照主机连接尺寸设计，双耳板开销轴孔，孔位间距、板厚和加强筋都对应主机小臂连杆载荷，挂载面与斗体重心匹配，保证满斗举升时主机稳定性。

　　外形与安装边界方面，模型呈现的斗体宽度需与主机轮距或履带宽度协调，过宽会在狭窄沟槽侧边刮碰，过窄则单次筛分效率低；斗体总高度要考虑主机小臂收斗时的最上边界，确保高位卸料不与主机油缸、驾驶室护栏干涉；前端敞口长度决定一次铲料深度，后端弧形挡料板则控制物料在辊轴上的翻滚路径。侧置马达向外突出的轮廓需要单独校核转向和靠近边坡时的安全间隙，顶部吊耳位置兼顾车间吊装和现场换装。

　　建模过程中，辊轴齿形、轴间距和筛缝间隙是影响出料粒度的关键：间隙过小会导致湿土堵塞，过大则超径石直接排出；齿形排布采用交错相位，使物料在相邻轴之间受到剪切而非单纯挤压，对黏性土和轻质混凝土块的破碎更稳定。侧壁检修盖对应轴承和轴端密封位置，日常加注润滑脂、更换密封件时不需要拆解整个斗体。斗体后部加强筋沿载荷传递方向布置，把辊轴反力和铲装冲击分散到挂载耳板区域，避免侧板局部应力集中。

　　实际选型时，还要结合主机液压流量和压力匹配马达排量，流量不足会使辊轴转速低、堵转概率上升；主机吨位偏小则满斗物料形成的偏载会影响举升平稳性。该三维结构把液压接口、销轴中心、耐磨件更换空间和运动包络都清晰表达，可用于属具适配校核、作业流程演示以及破碎筛分机构的进一步参数化设计。
