DIN985全规格尼龙嵌件锁紧螺母三维结构

　　在各类机电设备的装配现场，螺纹连接的防松始终是结构工程师必须优先处理的细节。普通六角螺母依靠螺纹副预紧力维持夹紧状态，当设备承受持续振动、冲击载荷或者温度循环变化时，螺纹接触面的摩擦系数会出现波动，预紧力逐步衰减，最终引发螺母回转松脱，轻则造成设备异响、定位偏移，重则导致连接件失效、运动部件脱落。DIN985标准所规定的尼龙嵌件锁紧螺母，正是针对这一类工况开发的机械式防松紧固件，在输送设备、机床夹具、汽车底盘附件、自动化生产线机架、通讯基站安装支架以及各类民用五金结构中都有大量应用。

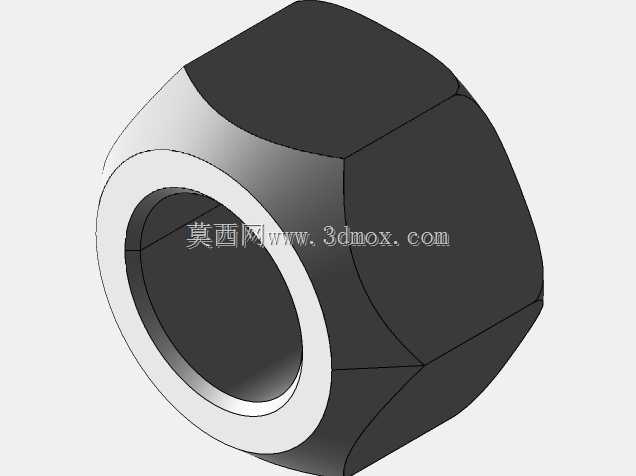

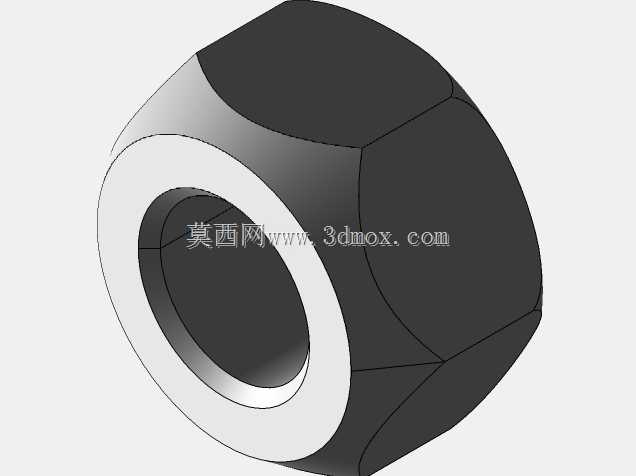

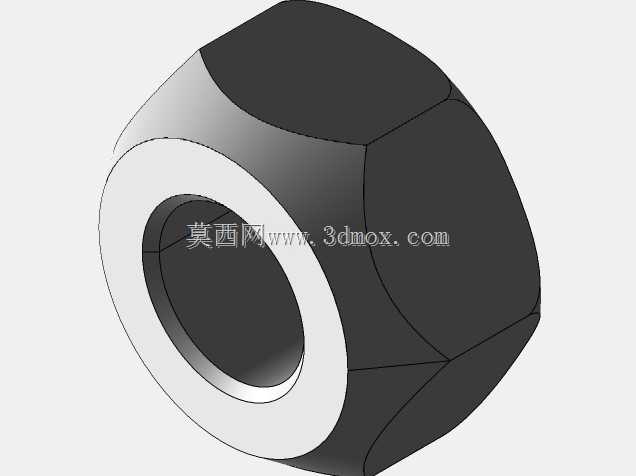

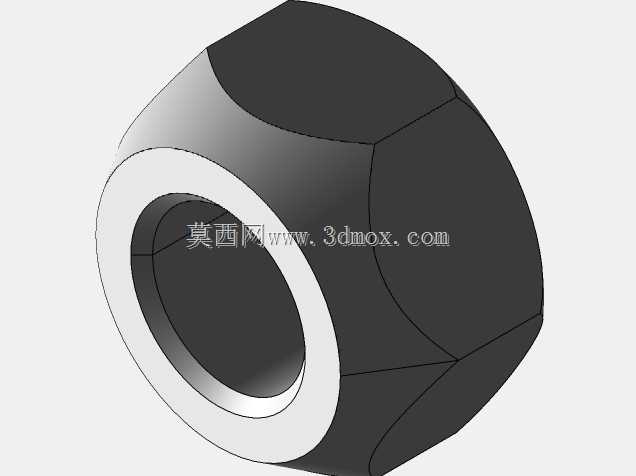

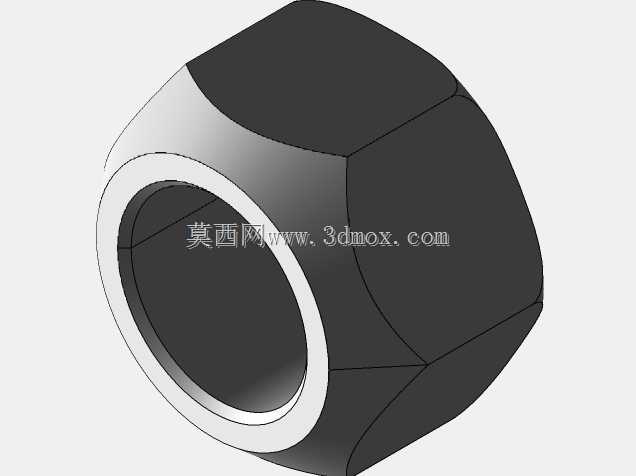

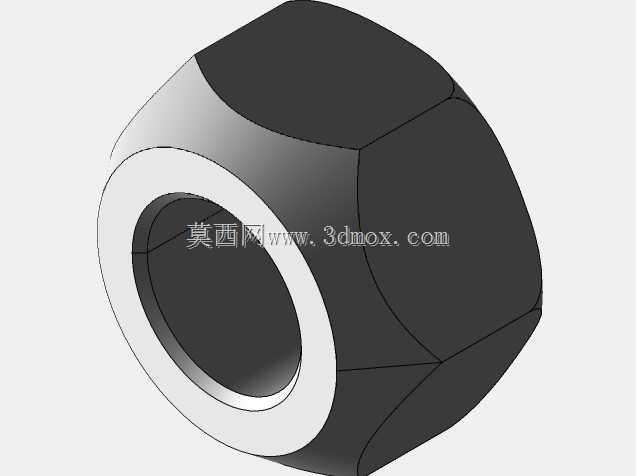

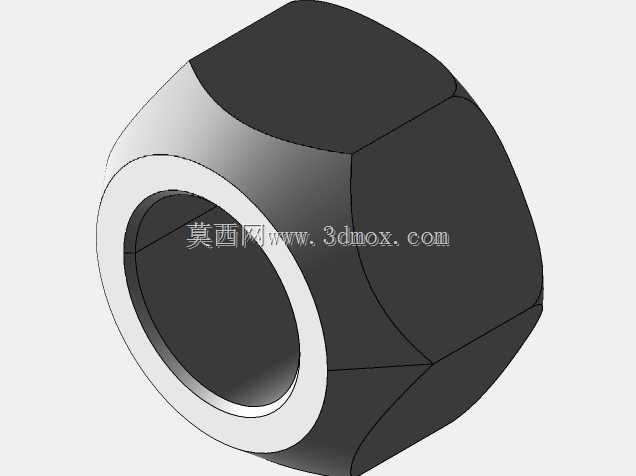

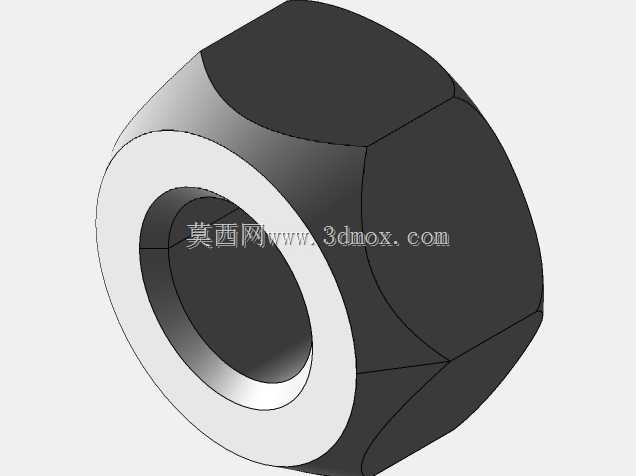

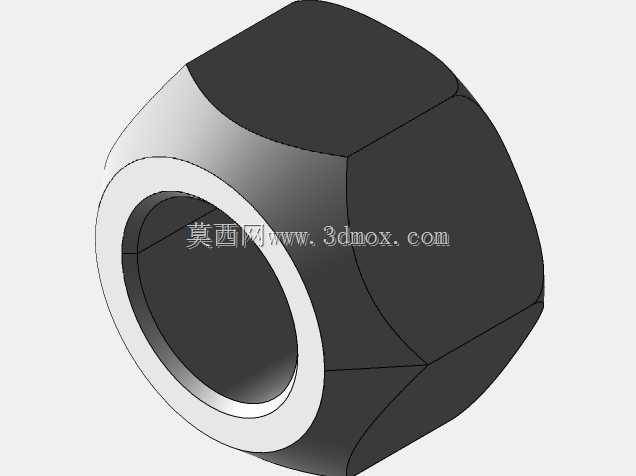

　　从结构特征来看，这一系列螺母的主体为标准六角外形，在螺母靠近上端面的位置集成了一圈尼龙弹性嵌件，嵌件的内孔直径略小于配套螺栓的螺纹大径。当螺栓拧入螺母并穿过尼龙圈时，硬质螺纹会挤压弹性尼龙材料，使内孔被强制攻出与螺栓完全贴合的螺纹印痕，尼龙材料的回弹力会在整个螺纹圆周上形成持续的径向抱紧力，同时填充螺纹牙侧的微观间隙，大幅提升螺纹副之间的摩擦阻力。即便整机处于高频振动环境下，螺纹接触面也不会出现相对滑移，不需要额外加装弹簧垫圈、平垫圈或者涂覆螺纹防松胶，就能实现多次重复装拆后的可靠锁止。

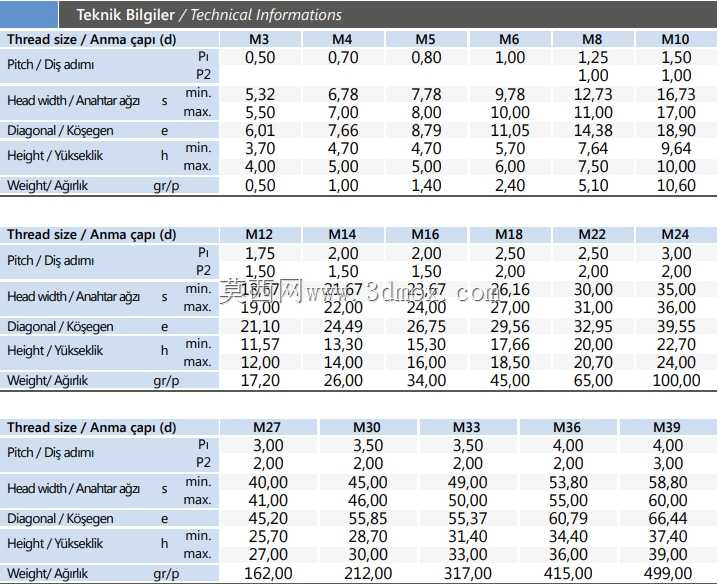

　　建模过程中首先需要严格遵循DIN985标准的尺寸规范，覆盖从小规格M3到大规格M24以上的完整系列。每一个规格的螺母都要对应准确的对边宽度、六角厚度、总高度、倒角尺寸以及螺纹公称直径，其中尼龙嵌件的厚度、嵌装槽的深度与配合公差是建模的核心细节：金属本体上端需要加工出环形卡槽，尼龙圈通过压装工艺嵌入槽内，两者之间保持适度过盈，保证尼龙件在螺栓反复拧入拧出时不会随螺栓转动或者从槽内脱出。模型中金属部分与尼龙嵌件采用分实体建模，既可以在装配工程图中分别标注两种材料的技术要求，也能在渲染阶段区分金属镀锌表面与哑光尼龙材质的外观差异。

　　外形与安装边界方面，六角本体的对边尺寸与同规格普通六角螺母保持一致，这意味着现场装配时不需要更换开口扳手、套筒工具，原有扳手空间可以直接兼容。总高度相比普通标准螺母略有增加，增加的部分正是容纳尼龙嵌件的区段，在进行紧凑结构布局时，需要预留出对应的轴向安装空间，避免螺母上端与相邻零件发生干涉。螺纹段的有效啮合长度需要保证螺栓端部至少伸出螺母下端面2到3个牙距，而尼龙圈所在的区段不参与承载螺纹的受力计算，主要承担锁止功能，因此在选型时不能按照普通螺母的有效螺纹高度来校核连接强度。

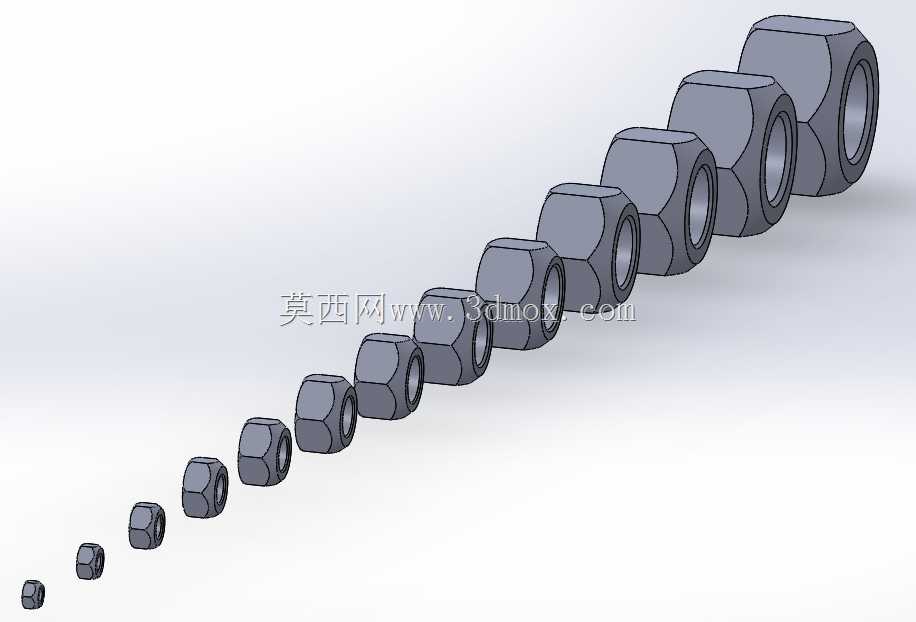

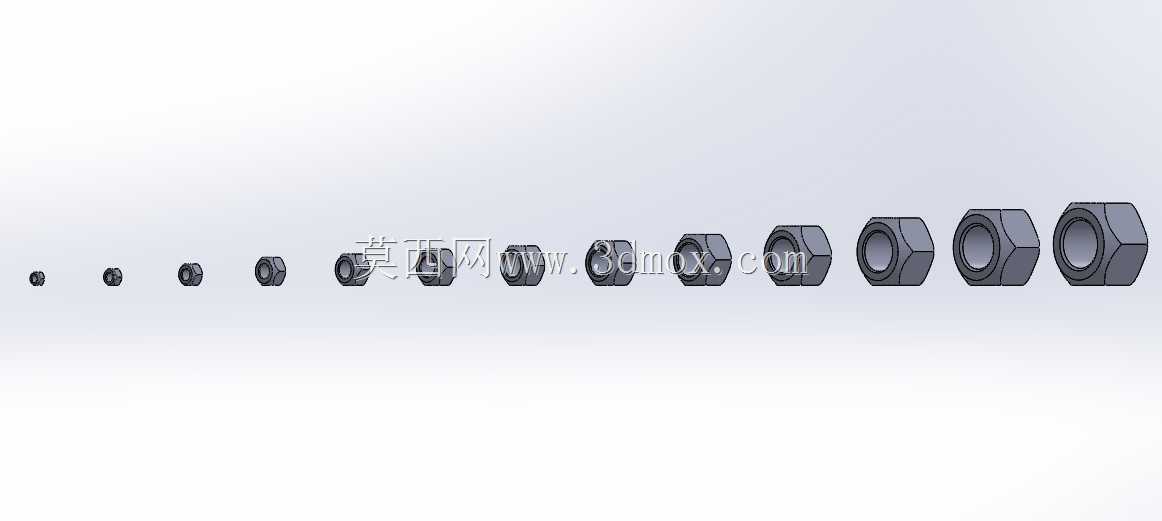

　　实际选型应用中，这类锁紧螺母特别适合转速较高、振动频繁的部位，比如电机支架固定、护罩安装、输送线导轨附件紧固、工装夹具的可调定位节点。尼龙材料本身具备一定的耐油、耐绝缘特性，在普通工业环境下可以长期稳定工作，但在持续高温超过一百二十摄氏度的工况下，尼龙会出现软化丧失弹性，需要更换为全金属锁紧螺母；在经常需要拆卸调整的工位，DIN985螺母可以反复使用十余次仍保持足够锁止力矩，相比一次性防松胶或者破坏性垫圈，维护成本更低。三维模型完整还原了全系列规格的外形渐变特征，从最小号螺母到最大号螺母依次排布，能够直观展示不同规格之间的尺寸比例关系，设计人员在进行整机装配时，可以直接调用对应规格的模型完成干涉检查、扳手空间校核以及物料清单统计，不需要反复测绘实物，能有效缩短紧固件选型与装配设计的周期。
