倾斜式螺旋给料输送设备结构设计

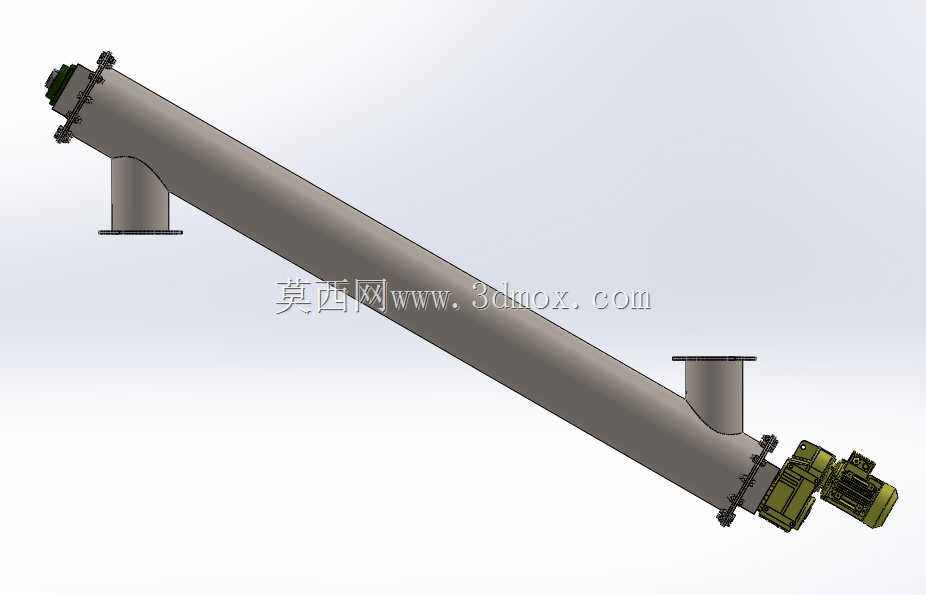

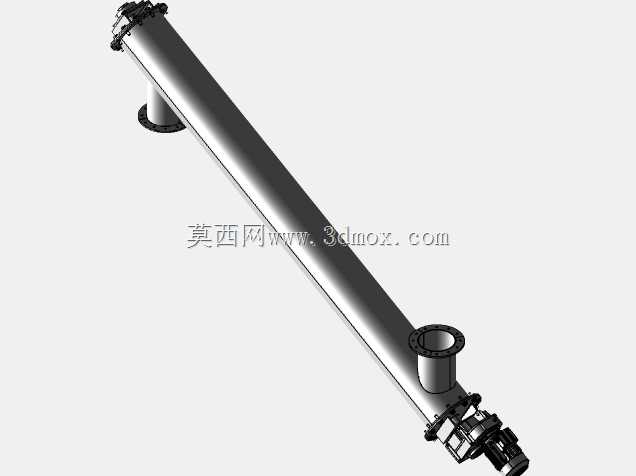

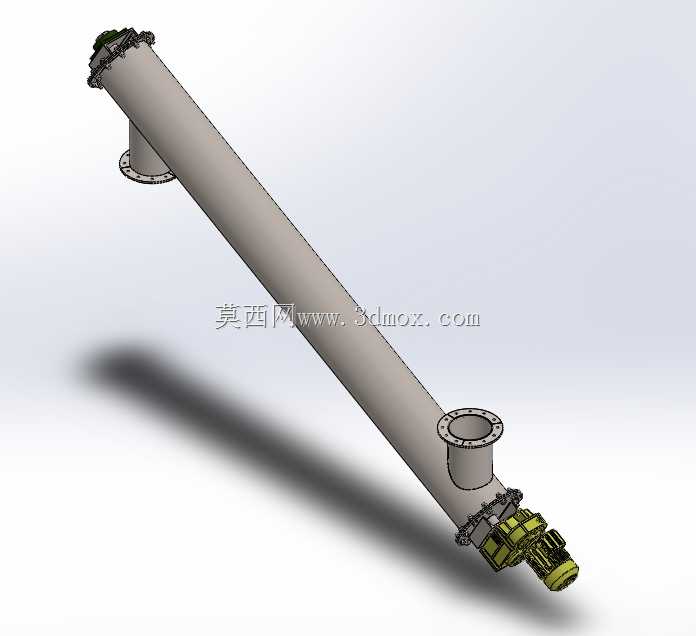

　　该套三维结构围绕散状物料的密闭输送与定量给料需求展开，整机采用长槽体倾斜布置形式，适合在粉料、颗粒料、小块状物料的工艺衔接段使用。设备一端设置驱动单元，另一端通过端部支承承受螺旋轴工作载荷，中间沿槽体长度方向布置多组支承与加强结构，使长距离输送过程中轴系挠度、槽体刚度和检修空间能够同时得到兼顾。

　　从现场布置角度看，这类设备常见于配料、投料、转运和连续加料环节。低位进料口可接收来自料仓、称量斗或上游设备排出的物料，高位出料口则将物料送入下游料斗、包装设备、混合设备或工艺管线。倾斜角度的选择并非单纯追求提升高度，而是要结合物料安息角、堆积密度、粒度、含水率和摩擦特性综合判断。角度过小，占用水平空间较大；角度过大，物料容易在槽内回滑，输送效率下降。模型中槽体、进料斗和出料管的相对位置清晰，便于在产线布局阶段校核落料点、检修距离和支撑基础。

　　槽体是整机的主要承载与封闭部件。三维结构中可见长条形外壳沿轴向分段加强，外部支撑件与槽体连接，形成稳定的安装框架。槽体内部容纳螺旋叶片和物料流道，外形既要保证足够的容积，又不能无限制放大截面。截面过大时，螺旋轴转速、填充率和物料运动状态会偏离设计目标；截面过小，则容易在进料段出现堵料、压料和驱动过载。对于易扬尘或有防潮要求的物料，密闭槽体能够减少外溢和现场清理量，也便于在必要时设置检查口、排气口或清理门。

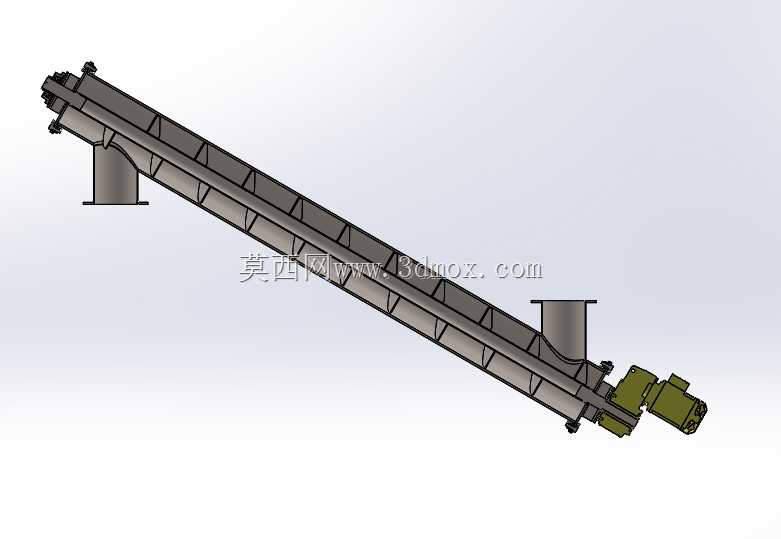

　　螺旋轴组件承担物料推移的核心功能。叶片沿轴线连续布置，旋转时将进入槽内的物料沿轴向推进。与带式输送相比，螺旋输送对物料的搅动更强，适合短距离、定量、密闭方向的输送；与斗式提升相比，它结构更紧凑，中间没有复杂的牵引件和料斗，但对磨琢性强、易结块或超大块物料的适应性需要谨慎评估。设计时需要重点关注叶片外径与槽体内壁的间隙，间隙过大会增加残留和回料，间隙过小则会因制造误差、热变形或异物卡滞产生摩擦。

　　驱动端布置在设备高位侧，电机与减速装置通过连接结构带动螺旋轴旋转。该布置有利于把动力部件远离低位进料区域，也便于维护人员在设备端部检查联轴器、轴承和紧固件。驱动能力的匹配不能只看理论输送量，还要考虑启动阶段物料压实、槽内残留料、叶片与物料摩擦以及倾斜提升阻力。轴端密封是该部位的关键细节，若密封不可靠，细粉可能进入轴承座，造成温升、磨损和润滑失效；若密封结构过紧，又会增加轴的摩擦阻力。

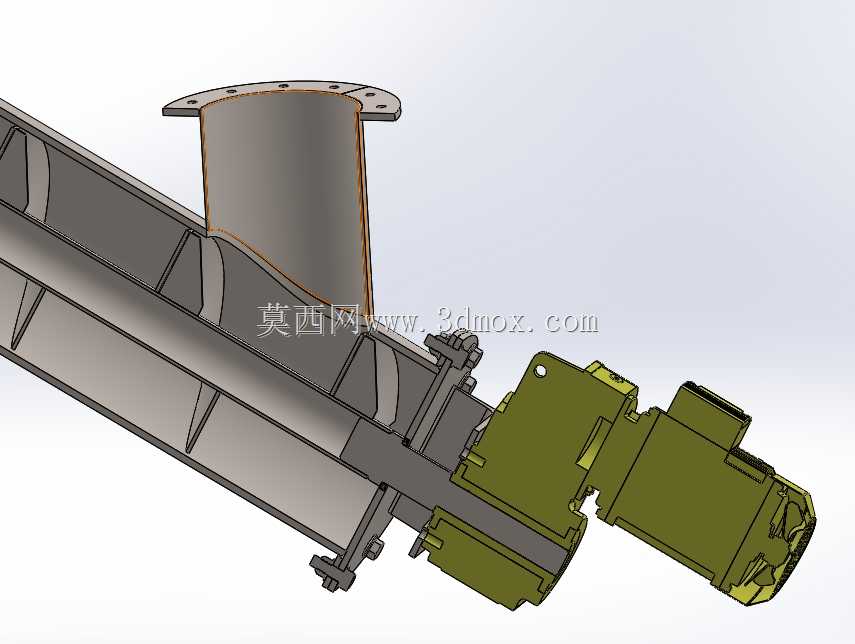

　　进料口位于低位槽体上方，采用斗状接口承接物料。该区域是填充率控制的起点，进料过于集中会使螺旋叶片瞬间埋入物料，导致轴向阻力突增；进料过于分散又可能造成设备利用率不足。出料口位于高位下方，物料在螺旋推动下经接管排出。出料接管的方向和高度需要与下游设备入口对齐，避免物料下落时产生偏载、冲击或粉尘外逸。模型中两个接口均以独立几何形体表达，适合在总图中继续对接法兰、软连接、闸门或除尘管路。

　　沿槽体分布的支撑结构体现了长轴设备的安装边界。整机并非依靠单一支座承重，而是通过多处支架将槽体固定在平台或钢结构上。支架间距需要结合槽体截面、板厚、物料重量和轴系支承位置确定，过稀会使槽体在满载时产生明显振动和变形，过密则增加制造成本并占用现场空间。倾斜安装时，支座还要承受沿轴向的分力，因此基础连接面、螺栓布置和支架焊接位置都应在详细设计阶段复核。

　　从建模思路上看，该结构将槽体、螺旋轴、叶片、进料斗、出料管、驱动组件、端部轴承和支撑框架分别建立，便于后续进行干涉检查、工程图拆图和零部件选型。螺旋叶片属于连续空间曲面，建模时需要保证螺距、叶片直径和轴径之间的关系一致；槽体内部空间应与叶片旋转包络保持合理间隙；驱动端与尾端支承应保持同轴，避免装配后出现轴系别劲。

　　在选型和改型时，可围绕输送量、输送长度、提升高度和物料性质调整螺距、转速、槽体直径、叶片厚度和驱动功率。对于流动性好的颗粒物料，可采用较高填充率和稳定转速；对于细粉物料，应关注流化、排气和密封；对于潮湿易黏附物料，则要考虑清理便利性和叶片表面残留问题。整体结构没有复杂的辅助动作，依靠螺旋旋转完成连续给料，适合作为工艺系统中可靠的中间输送单元。
