带弹簧复位结构的按压式快锁柱塞

　　这套结构件在工装夹具、检具、快速换模机构里属于很常见的定位锁紧元件，核心作用是通过按压头部完成销体伸缩，配合弹簧自动复位，实现工件或活动部件的快速插入、定位与锁止。实际产线中，操作工单手按下柱塞大头端，前端细杆回缩，让位给待装工件的定位孔；松手后弹簧推动杆体伸出卡入孔位，整个动作不需要额外工具，节拍可以压到一秒以内，在高频换型的装配工位上能明显减少拧螺栓、拔插销的辅助时间。

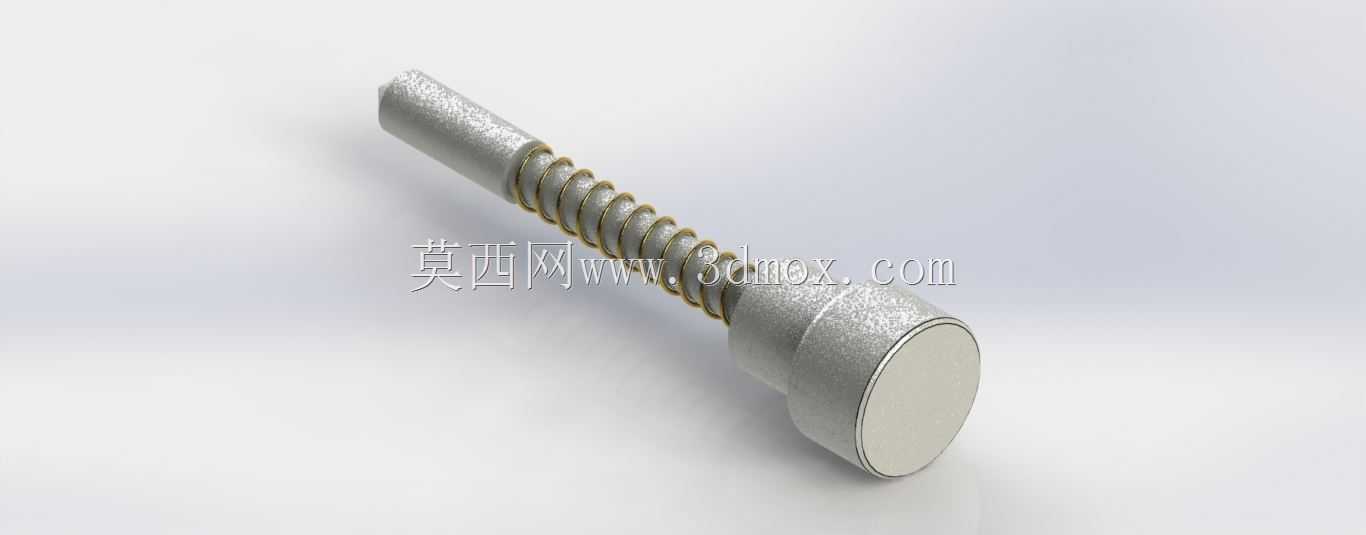

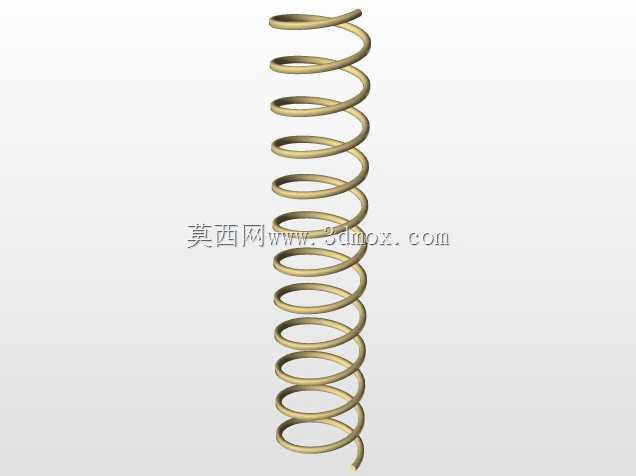

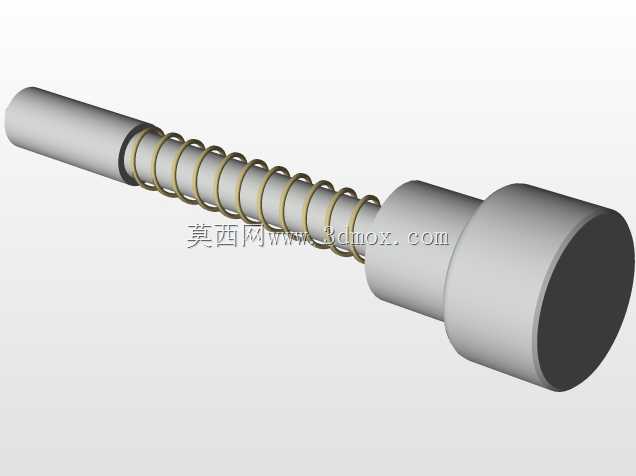

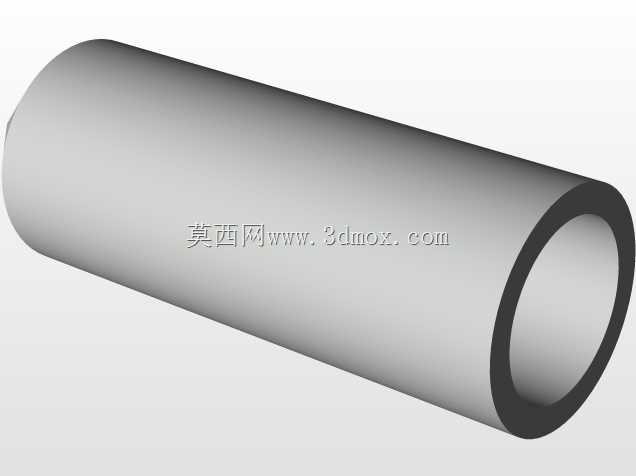

　　从结构拆解来看，零件由三段功能区组成：末端是直径放大的圆盘端盖，一方面作为按压受力面，增大手指接触面积避免压伤，另一方面充当弹簧的轴向限位台阶，弹簧套在杆身中段，一端抵住端盖内侧台阶，另一端抵在安装基体的沉孔端面，始终处于预压缩状态；中段光杆负责导向，与基体安装孔形成小间隙滑动配合，保证伸缩过程不卡滞；前端可根据使用场景做成圆柱导向端、倒角引入端或球头，方便对准工件孔位。模型里弹簧采用标准圆柱螺旋压缩弹簧建模，圈数、丝径、中径都按常见柱塞规格还原，装配后弹簧完全隐藏在端盖与安装孔之间，外部只露出大头和工作杆，外观整洁也避免碎屑缠绕簧圈。

　　设计这类柱塞时首先要算安装边界：安装基体上需要加工台阶通孔，小孔直径与杆身间隙配合，大沉孔直径容纳弹簧并留出弹簧径向变形余量，沉孔深度要同时满足弹簧全压缩行程和杆体回缩距离，避免按到底时弹簧压并、杆底撞孔。端盖直径要大于沉孔孔径，形成轴向止挡，防止柱塞被弹簧完全顶出基体；端盖厚度需要承受按压力和弹簧反力，一般取杆径的0.6到1倍，边缘倒圆角去除锐边。杆身工作长度要匹配被定位工件的厚度，伸出量通常取3到8毫米，太短容易在振动工况下脱锁，太长则插入阻力大、对位困难。

　　材料选择上，杆体和端盖多采用碳钢表面镀硬铬或不锈钢，前者成本低、强度高，适合普通车间环境；后者耐腐蚀，用于食品设备、医疗工装或潮湿工况。弹簧一般用碳素弹簧钢丝或不锈钢丝，预紧力设计在10到50牛区间，既要保证松手后能顺畅弹出卡入，又不能让按压力过大造成操作工疲劳。配合公差方面，杆与安装孔选H7/g6间隙配合，表面粗糙度控制在Ra1.6以下，降低滑动磨损；如果需要防转，可以在杆身铣扁位或加装导向销，避免柱塞在孔内转动。

　　应用场景上，这类快锁柱塞大量出现在焊接工装的快速压紧器、流水线托盘的止挡机构、设备检修门的快开卡扣、模具侧抽芯的限位销，以及实训教学里的弹簧机构演示件。培训场景中用它做案例很合适：一个零件同时涵盖了轴类建模、弹簧螺旋扫描、装配体配合、间隙检查、运动仿真几个常用技能点，学员可以直观理解预紧力、行程、限位这些抽象概念，也能练习在工程图里标注弹簧工作行程、安装孔位和配合公差。建模时要注意弹簧在自由状态、压缩状态两种长度的配置表达，装配体里用极限位置检查干涉，确认端盖按压到最低位时杆前端完全退入工件孔下方，松开后伸出量符合设计要求，整套结构没有多余零件，拆装维护也只需要从孔位反向取出即可，日常更换弹簧不用拆解整个工装。
