长筒式倾斜螺旋给料输送设备

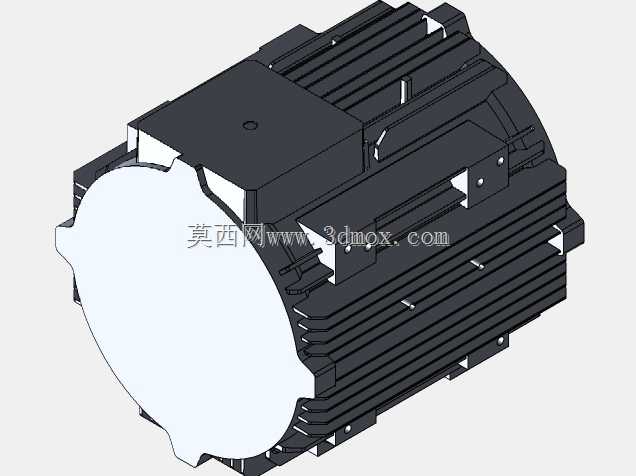

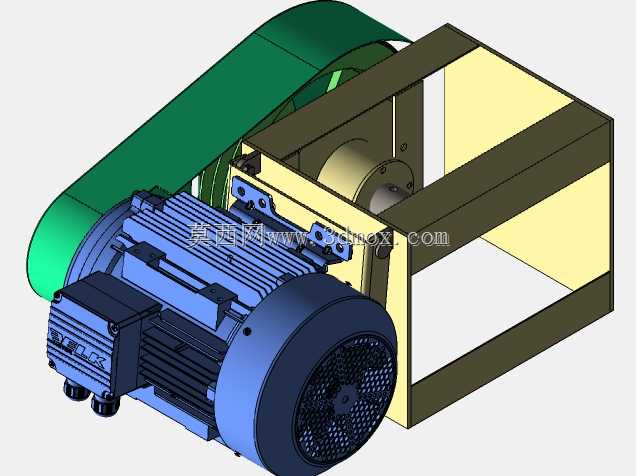

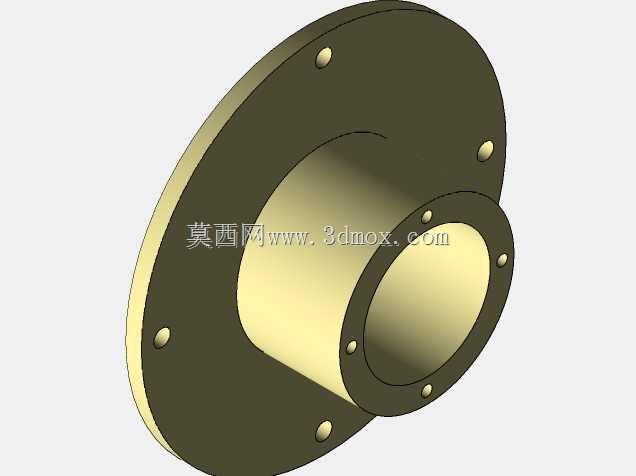

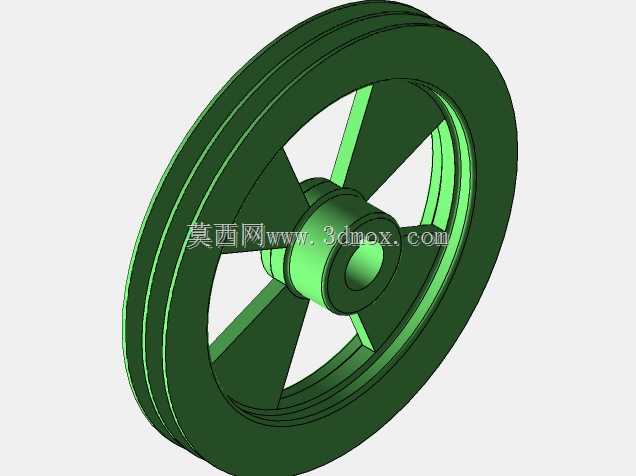

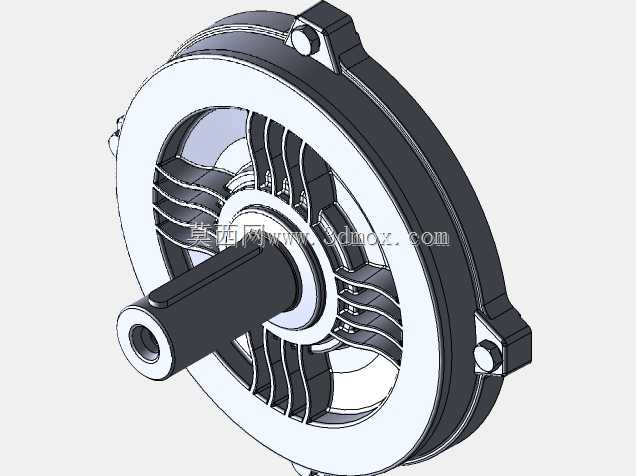

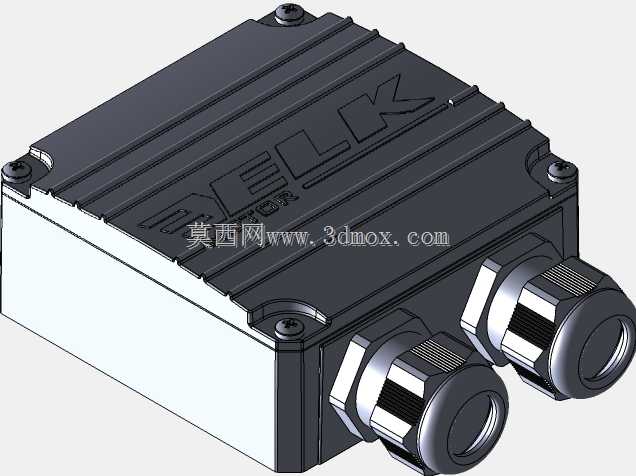

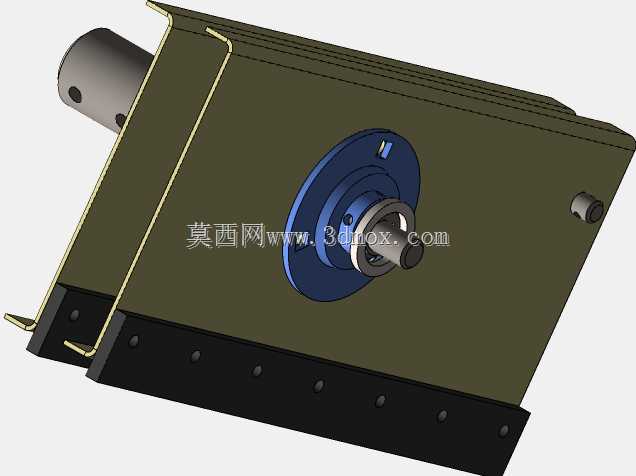

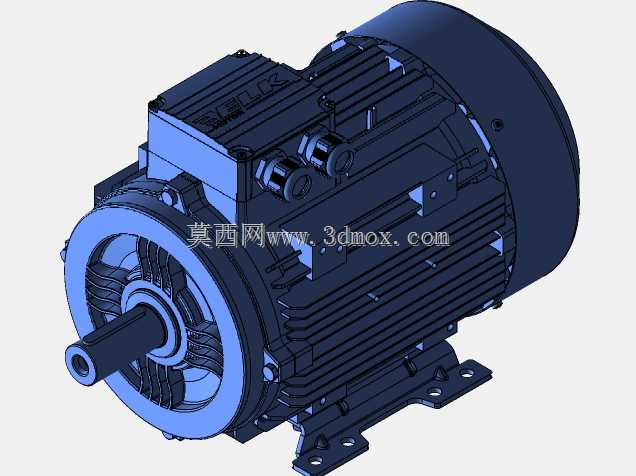

　　这套长筒式倾斜输送给料装置，在散料处理车间的布置里属于衔接上下游工序的核心中转设备，现场往往架设在料仓出料口与下游受料点位之间，靠倾斜抬升的姿态把低位堆积的粉状、颗粒状物料连续送到高位投料点，省去人工登高转运的重复劳作。从现场安装边界来看，整机沿输送方向呈长条形延展，驱动端集中在筒体尾部的低位侧，出料端头落在高位卸料位置，筒体轴线与水平地面保持固定倾斜夹角，选型布置时首先要核对头尾两端的水平投影跨度与垂直抬升高度，预留驱动端侧边的检修操作空间，不能让筒体中段和车间内的管线、梁柱、操作平台发生干涉。驱动段的结构集成了动力源、减速传动组件和端部密封座，动力输出轴和筒内的转动输送件直接联动，外壳做了全包覆防护，

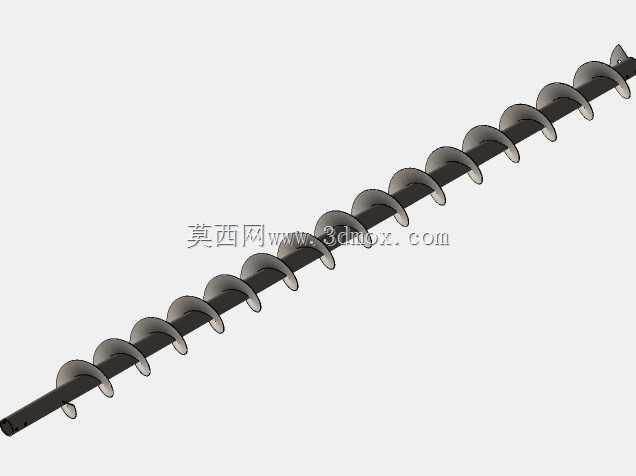

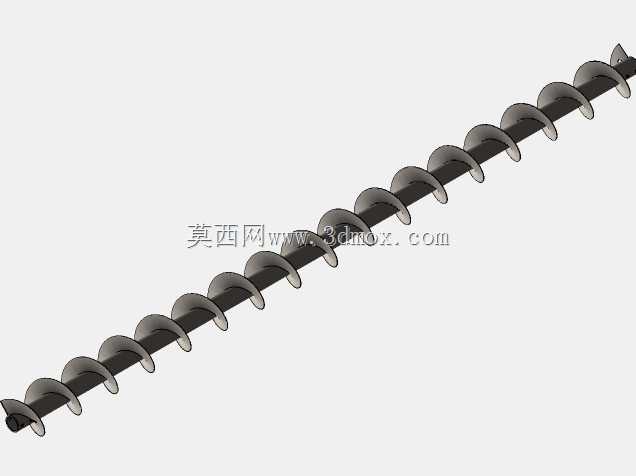

　　既避免运转部位外露带来安全隐患，也能阻挡车间粉尘进入传动啮合区域。长筒体作为物料输送的承载通道，整体为封闭管状结构，内壁光滑无突兀凸起，物料在筒内随着转动推送件沿倾斜方向逐步上行，全程不会出现敞开输送的粉尘外溢问题，对于易扬尘的粉料、有一定防潮要求的颗粒料，这种封闭结构能大幅减少车间清扫工作量，也避免物料在转运过程中被外界杂物污染。筒内的推送构件采用连续螺旋叶片结构，叶片和筒体内壁保留均匀的微小间隙，既不会刮蹭内壁产生异常磨损，也能尽可能减少叶片和壁面之间的残料滞留，针对不同磨琢性的物料，设计阶段可以调整叶片的厚度、螺距参数：输送流动性好的细小颗粒时选用较大螺距，提升单位时间的输送通量；输送易结拱、粘性稍大的粉料时缩小螺距，

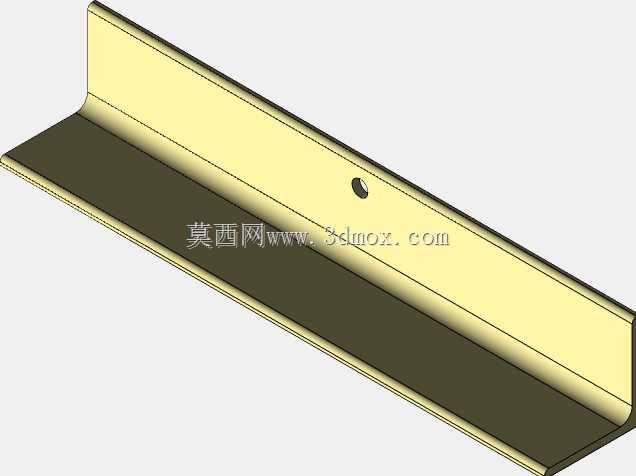

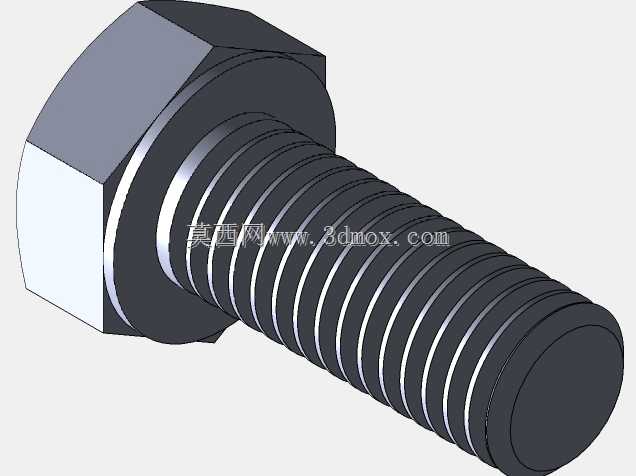

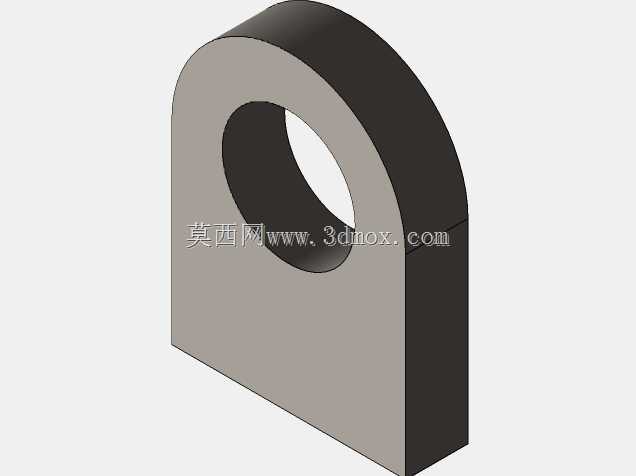

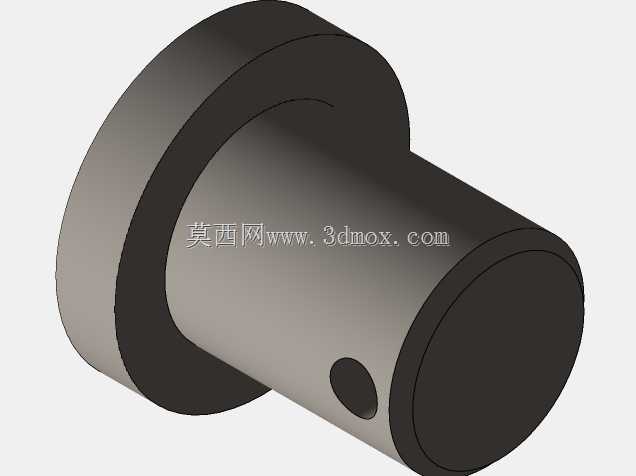

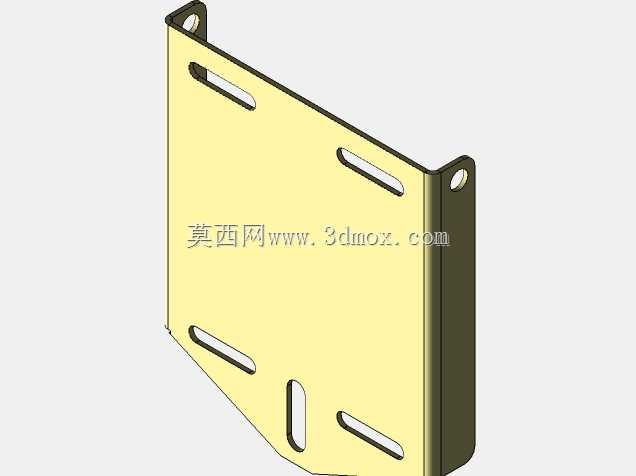

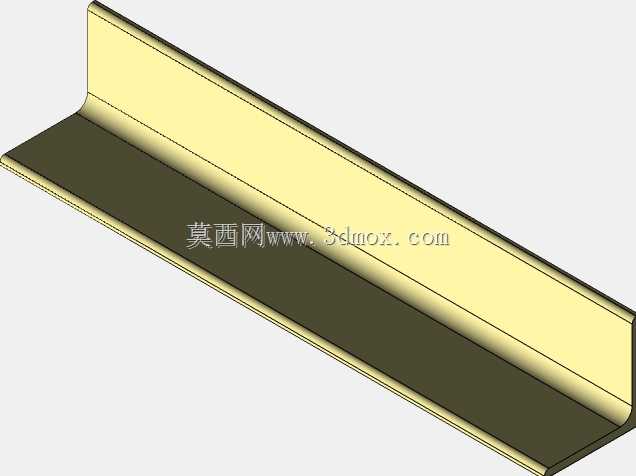

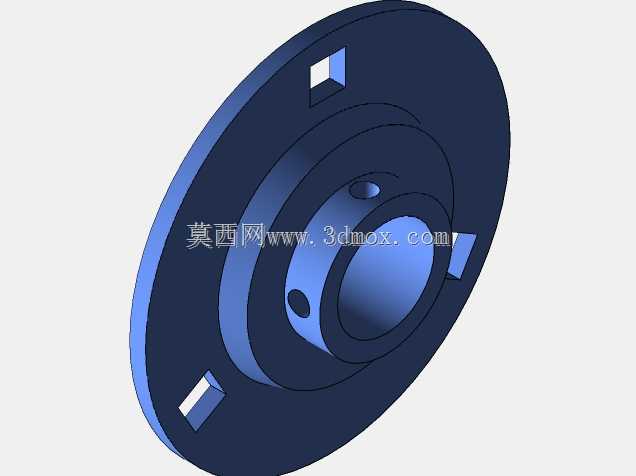

　　避免物料在筒内打滑空转。高位出料端头设置了开放式卸料口，物料被推送至端头后直接靠重力落入下方受料设备，端头位置搭配了端部支撑轴承座，承担长轴转动带来的径向载荷，避免长悬臂运转出现轴体挠曲变形。低位进料侧紧邻驱动端布置，上游料仓的出料溜管可以直接对接进料口，物料靠自重落入筒内起始段，随即被螺旋叶片捕获并向上推送，不会在进料位置出现堆料溢出。整套设备的支撑结构沿筒体长度方向分布多组铰接式支撑脚，每组支撑脚都可以调整高度，一方面适配现场不平整的安装地面，另一方面可以在安装时微调筒体的实际倾斜角度，匹配现场的输送高差需求；支撑脚和地面基础之间采用地脚螺栓固定，抵消设备运转时产生的轴向窜动和振动。从设计思路层面，

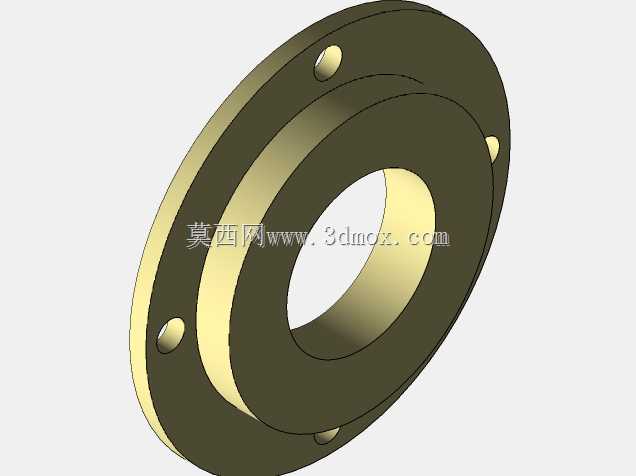

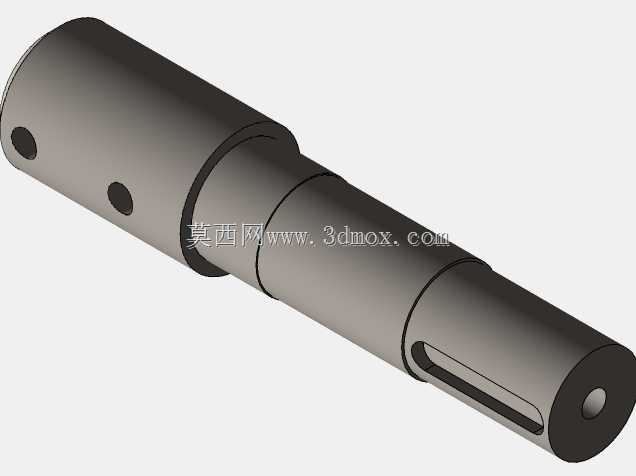

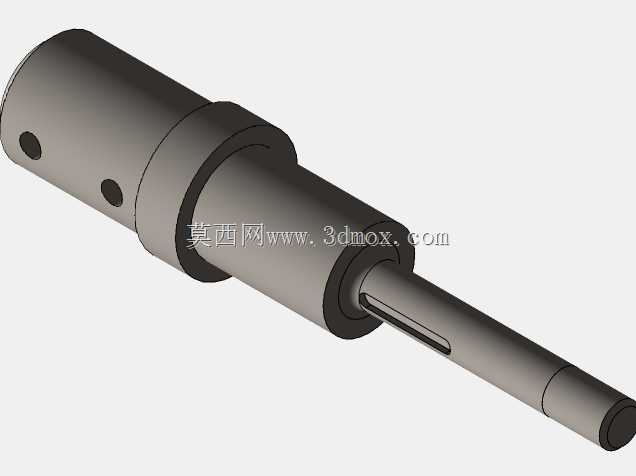

　　这类倾斜输送设备优先保证长轴的运转同轴度，整根螺旋轴在筒体装配前要做动平衡校验，避免长距离高速转动时出现共振抖动；筒体各段法兰连接面都加装密封垫片，全程保证封闭性，即使输送带有轻微挥发性的粉体物料，也不会出现泄漏。在实际工况适配中，该设备可以用在粮食加工车间的原料提升、建材生产线的粉料投料、化工散料的工序转运等场景，布置时不需要额外搭建复杂的输送廊道，管状本体自身就承担了物料承载和防护的双重作用，设备宽度尺寸紧凑，即使在车间狭窄的设备间隙里也能完成架设。设备的检修点全部集中在头尾两端，中段筒体不需要频繁拆解，日常维护时仅需定期检查两端轴承的润滑状态、传动组件的张紧程度，长期运行后如果叶片出现磨损，也可以通过筒体上预留的检修口快速更换磨损段，大幅降低后期运维的停机时间。筒体的倾斜角度设计经过物料流动性校核，角度过小会导致设备水平占用空间过长，角度过大则会让物料在重力作用下沿叶片下滑、降低输送效率，最终选定的夹角区间刚好平衡了空间占用和输送效率，适配绝大多数常规散料的提升输送需求。
