带散热筋的电机鼓风机壳体零件结构

　　该零件属于电机与鼓风机集成单元中的壳体承载结构，主要承担电机端部支撑、风道导向、散热强化以及外部安装定位等多重作用。在小型通风设备、便携式冷却装置、电子设备散热模块以及工业辅助送风系统中，这类壳体往往不是单纯的外罩，而是连接电机本体、风叶组件和安装基体的关键结构件。

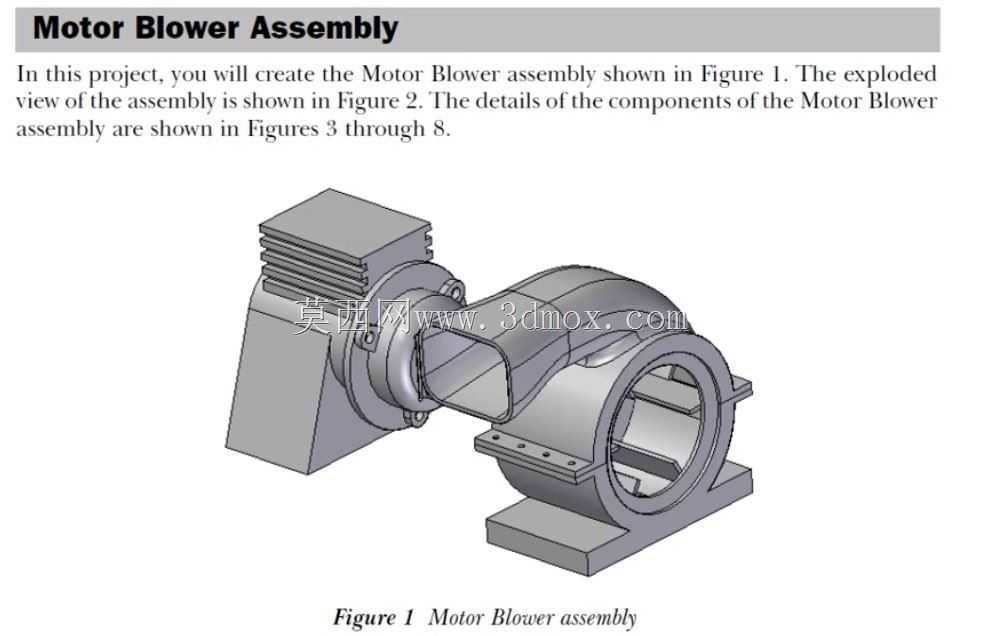

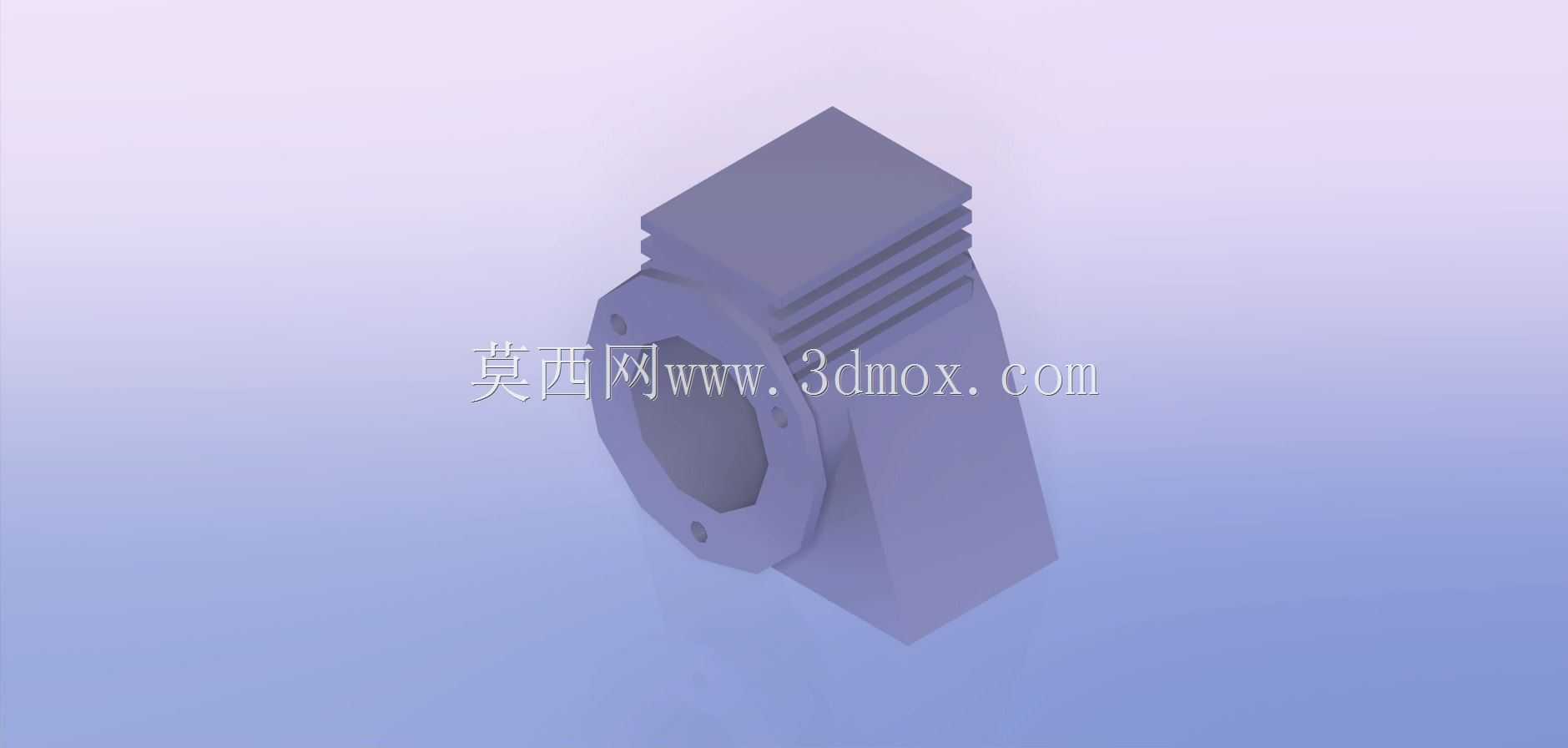

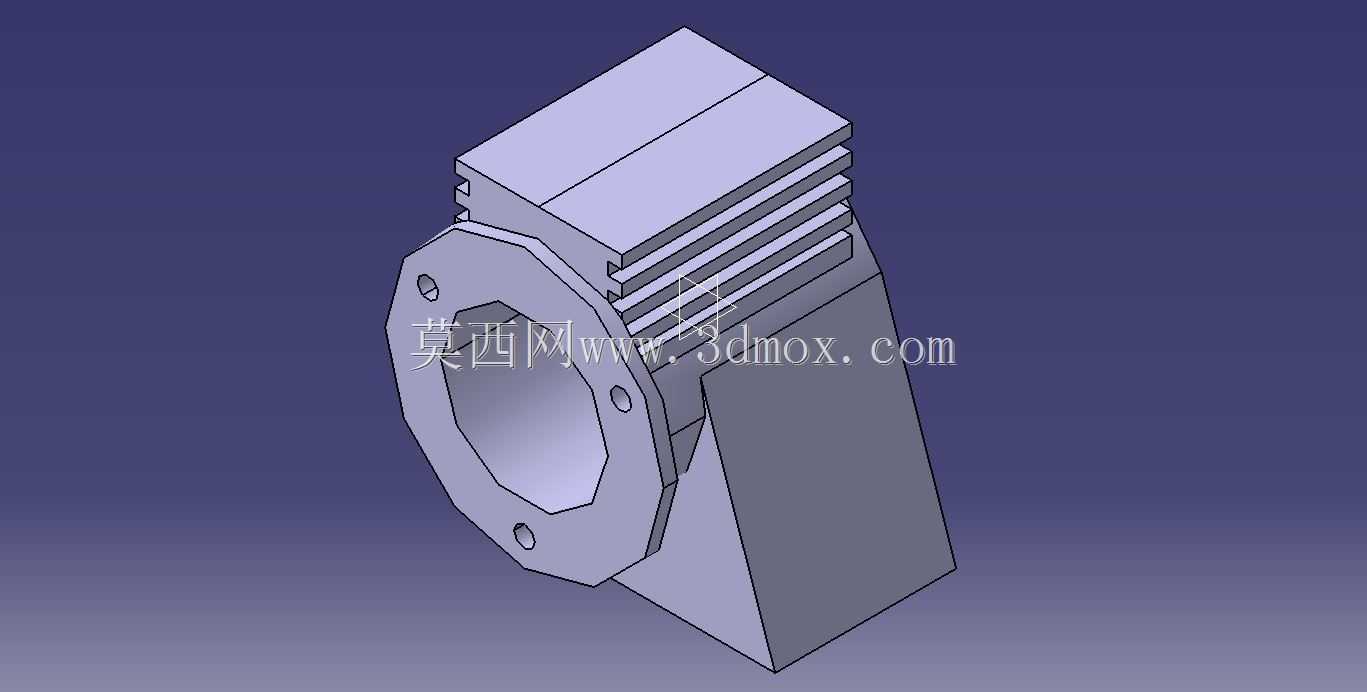

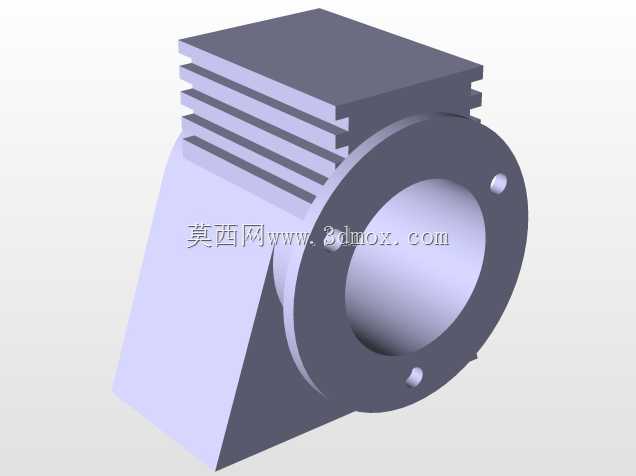

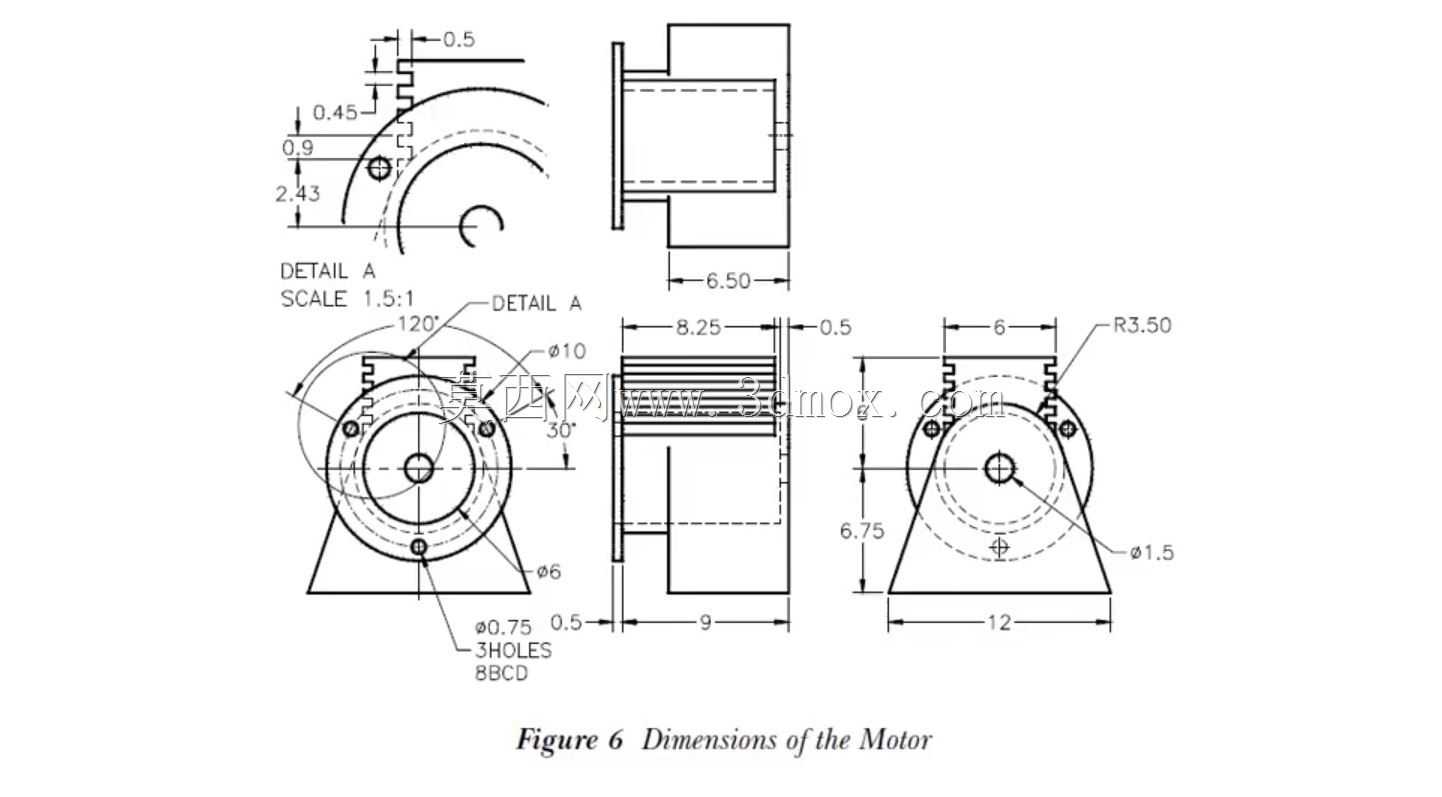

　　从结构形态看，零件一侧设置圆形法兰接口，法兰端面分布安装孔，用于与电机端盖、风筒或相邻风道部件进行贴合连接。圆形接口内部形成贯通区域，可满足气流通过或轴系、风轮部件的装配需求。另一侧延伸出近似矩形的盒体结构，用于容纳电机局部轮廓、接线空间或鼓风机连接段。壳体上部布置多道平行散热筋，筋条沿壳体表面连续延伸，既增加与空气的接触面积，也提高薄壁壳体在振动工况下的刚性。

　　实际建模时，圆形法兰与矩形主体之间采用过渡曲面连接，避免截面突变造成应力集中。法兰端面需要保证一定平面度，孔位围绕中心均布，便于螺栓锁紧后形成稳定压紧面。散热筋并非装饰特征，其高度、间距和走向会影响壳体的热交换能力；筋条过密会增加重量并占用外部空间，筋条过疏则对散热和刚度提升有限。因此在结构设计中，需要结合电机功率、壳体材料、工作环境温度以及周围气流方向综合确定。

　　该零件的安装边界主要由圆形法兰外径、法兰孔分布圆、矩形主体宽度、高度以及散热筋顶部轮廓共同决定。进行整机布置时，不能只按主体外包络判断空间，还应预留散热筋外侧的空气流通间隙。若设备内部存在相邻钣金、线束或控制板，应避免与筋条顶端发生干涉，同时保证法兰连接螺栓具有扳手操作空间。圆形接口一侧通常朝向风轮或风道，矩形壳体一侧则靠近电机或安装支架，两个方向的装配顺序会影响后期维护便利性。

　　在功能特性上，该壳体兼顾防护与通风。其封闭壁面可以阻挡异物直接接触内部运动部件，开口区域又能保证空气流动路径连续。壳体外形经过折线与曲面组合处理，使风道口与电机容纳区之间形成较平顺的过渡，减少气流在拐角处产生的涡流损失。对于鼓风机类产品而言，壳体内部轮廓即使存在少量台阶或突变，也可能带来噪声增大和效率下降，因此三维结构中需要重点检查内壁连续性。

　　设计思路上，先确定圆形法兰的中心轴线和安装孔位置，再建立矩形主体的基本块体，随后通过拉伸、切除和圆角特征完成内腔与外壁塑造。散热筋可采用阵列方式生成，但阵列前应确认筋条与法兰、侧壁之间的交接关系，避免出现薄壁悬空或局部材料堆积。法兰孔周围应保留足够壁厚，以承受螺栓预紧力；壳体与电机接触的定位面则需控制配合尺寸，防止装配后出现偏心。

　　从工程应用角度看，这类零件常用于空间紧凑、连续运行时间较长的通风冷却场合。工作过程中，电机会将部分热量传递给壳体，散热筋通过强迫对流或自然对流将热量散出；鼓风机产生的气流经过壳体接口时，也会带走部分热量。结构设计若只重视外形而忽略壁厚过渡，容易在电机振动、温度循环和螺栓压紧共同作用下产生裂纹。尤其是法兰与矩形体相交区域，应设置合理圆角，使载荷从连接孔向侧壁均匀传递。

　　对于三维建模和结构校核人员，该模型适合用于练习复杂壳体类零件的特征组织、安装接口设计、散热筋阵列以及装配干涉检查。在整机阶段，还需要将该壳体与电机盖、上部壳体、风轮、紧固件等部件配合验证，重点关注法兰同轴度、孔位对齐、内腔间隙、散热通道以及外部维护空间。通过这些结构细节，可以使零件既满足鼓风机送风功能，又在电机长期运行中保持稳定支撑和可靠散热。
