沙漠鹰手枪模芯及配套模具结构

　　这套三维结构围绕沙漠鹰手枪外形件的成型需求展开，主体包含展示用手枪本体、成型模腔以及配套的模芯、塞柱和上核等零件，适合用于注塑、浇注或精密展示件试制前的结构核对。实际工程中，这类结构并不只服务于外观复刻，更重要的是把复杂外形、分模边界、内部避让和装配关系统一到可制造的模具方案里。

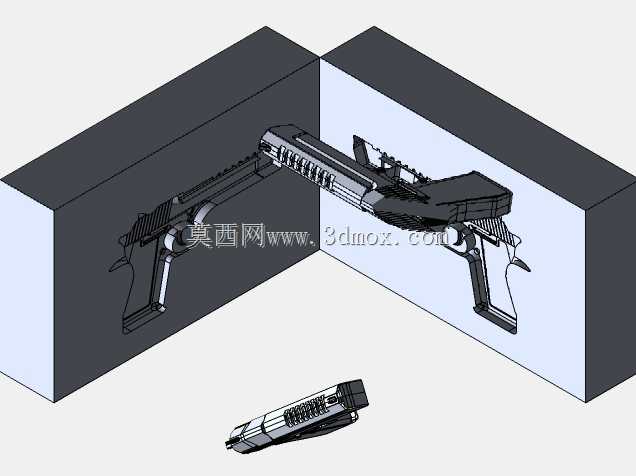

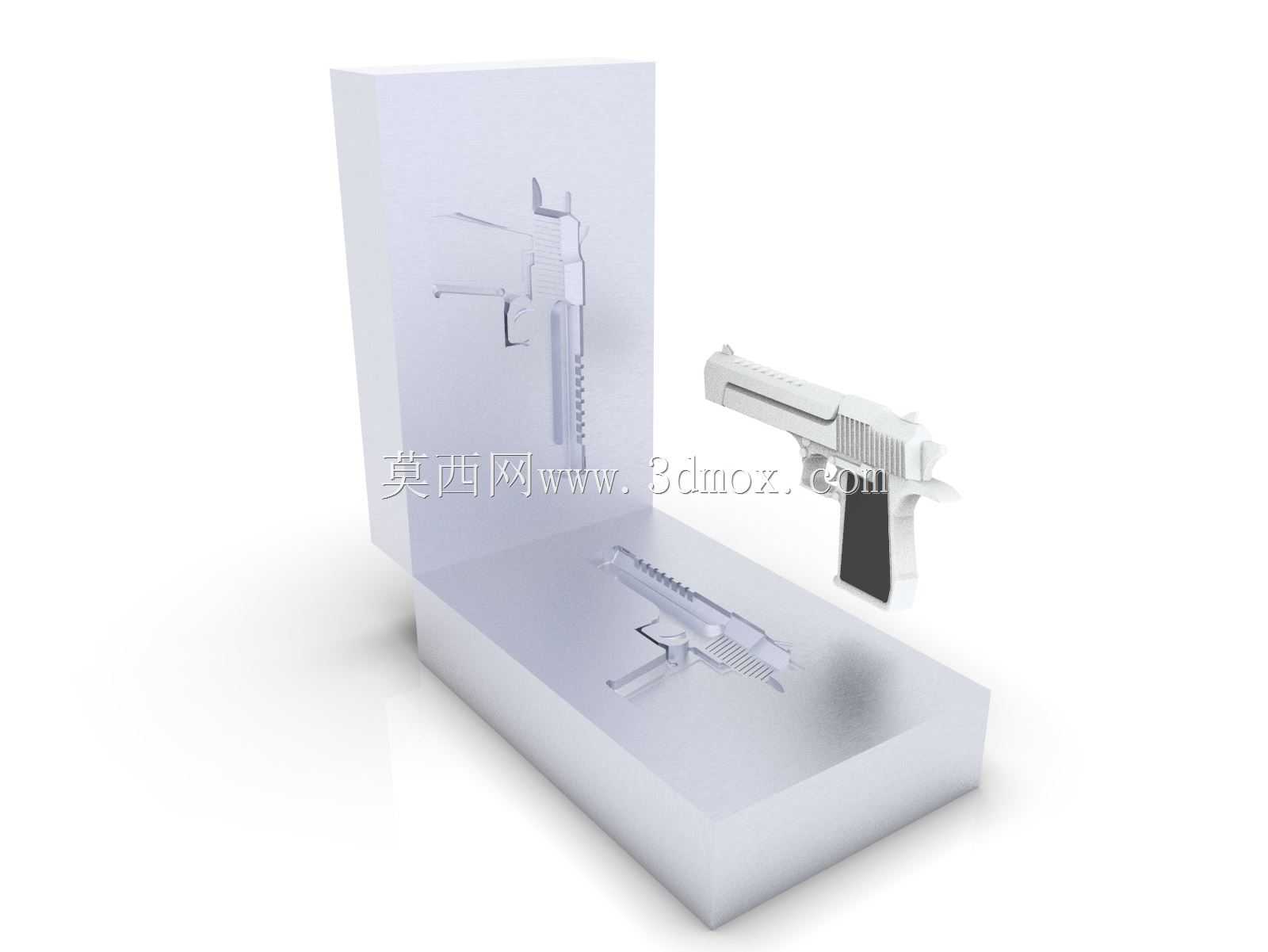

　　从使用场景看，手枪外形件常作为教具、展示道具、结构训练件或外观验证件使用。直接加工整枪外形不仅成本高，也难以保证曲面一致性，因此采用模芯与模腔配合的方式更适合小批量成型。模型中可以看到开放的盒式模腔，内部预留了与手枪外形对应的负形区域，模芯负责形成局部内腔、深槽和侧向细节，塞柱则用于封闭或定位关键孔位，避免成型过程中材料窜入不需要的区域。

　　设计思路上，首先要处理的是外形曲面与模具开模方向的关系。沙漠鹰手枪具有明显的握把倾斜角、套筒阶梯面、扳机护圈和防滑纹理，这些特征如果全部沿单一方向脱模，会在侧壁形成较大倒扣。建模时需要把外观面拆分为可直接脱模区域和需要侧向成型的区域，再决定模芯的插入方向。图中模芯并非简单块状零件，而是带有多段台阶、齿状细节和定位面的组合结构，说明其在成型时同时承担内腔塑形、零件定位和局部补强的作用。

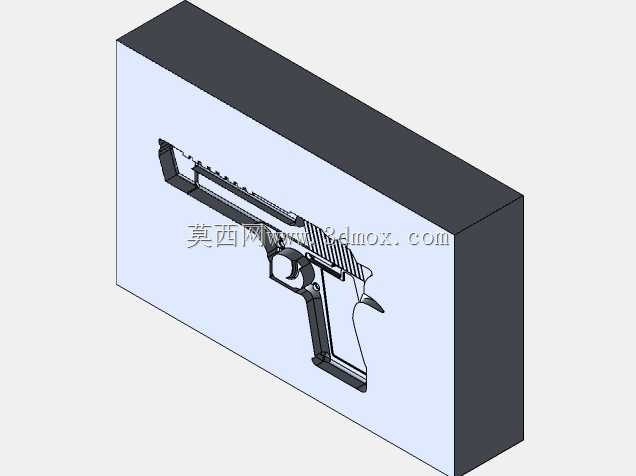

　　外形尺寸方面，整体模型以手枪实形比例为基础，模腔外框采用矩形盒体布置，便于在加工时设定毛坯边界，也方便后续安装到模架中。手枪件横向放置时，套筒轴线与握把形成固定夹角，模腔深度需要覆盖最高的套筒轮廓和握把底部，避免合模后出现料厚不足。模芯的长度则要伸入深腔区域，其端部与模腔内壁之间保留均匀成型间隙；塞柱直径与对应孔位保持同轴，端部可设置轻微导入锥，以减少合模时的刮擦和错位。

　　安装边界需要重点关注三个位置。第一是模腔底面与外部模架的贴合面，应保持足够平面度，承受合模压力时不能出现局部翘曲；第二是模芯入口处的定位台阶，台阶面决定模芯插入深度，若深度偏差过大，会直接影响内腔形状和壁厚；第三是塞柱与上核的配合段，配合过松会产生飞边，过紧则会增加脱模阻力。实际设计中，这些配合面通常需要根据材料收缩率、成型压力和表面处理方式预留修正量。

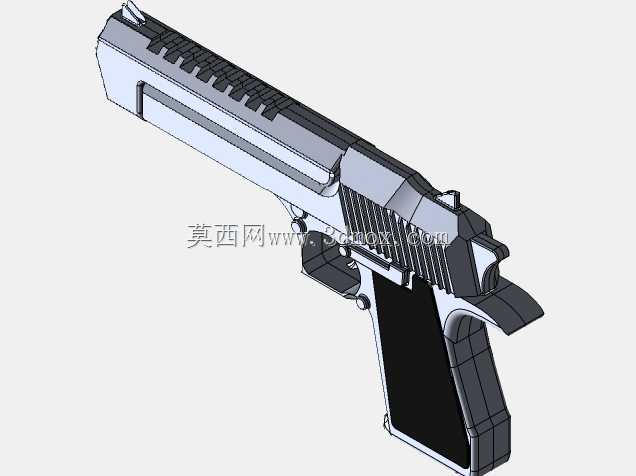

　　功能特性上，这套结构把外观验证和模具成型结合在一起。手枪本体可用于检查握持轮廓、套筒比例、扳机区域和附件外形；模腔与模芯则用于验证分模是否合理、深腔是否能够填充、冷却或排气路径是否有布置空间。对于结构设计人员来说，模型的价值不在于单纯还原外形，而在于通过三维装配发现干涉：例如模芯抽出时是否会碰到握把内侧凸起，塞柱退出时是否与侧壁特征冲突，上核压合后是否能把各零件锁定在同一基准上。

　　在加工角度，盒式模腔的外轮廓适合铣削成型，内腔曲面需要按深度分区粗加工和精加工；深槽角落要考虑刀具半径限制，过小的内圆角会增加电极或小刀加工难度。模芯上的细密齿形和窄槽不宜追求无工艺依据的尖角，应在不影响外观识别的前提下设置可加工圆角。塞柱属于长杆类配合件，除了外径精度，还要控制直线度和端面垂直度，否则反复合模后容易出现拉伤。

　　装配时，先以模腔底面为基准固定外框，再将手枪成型件或型腔负形对准放入，随后从侧向或上方装入模芯，使模芯台阶面贴合定位面；塞柱沿孔位轴线推入，最后由上核完成压紧。整个过程要求各零件的导向方向清晰，不能依靠强行校正来消除偏差。若用于真实模具开发，还需要在这些结构外侧继续补充模架、导向柱、锁紧块和排气槽，但当前模型已经把核心成型关系、零件边界和装配逻辑表达清楚，可作为后续详细模具设计的结构基础。
