红色M9战术刺刀结构三维数模

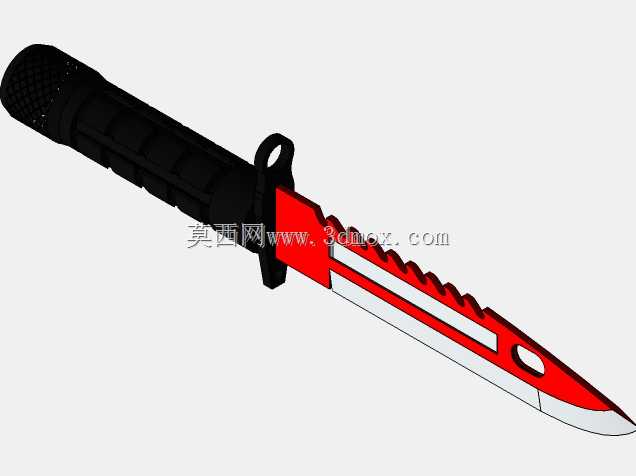

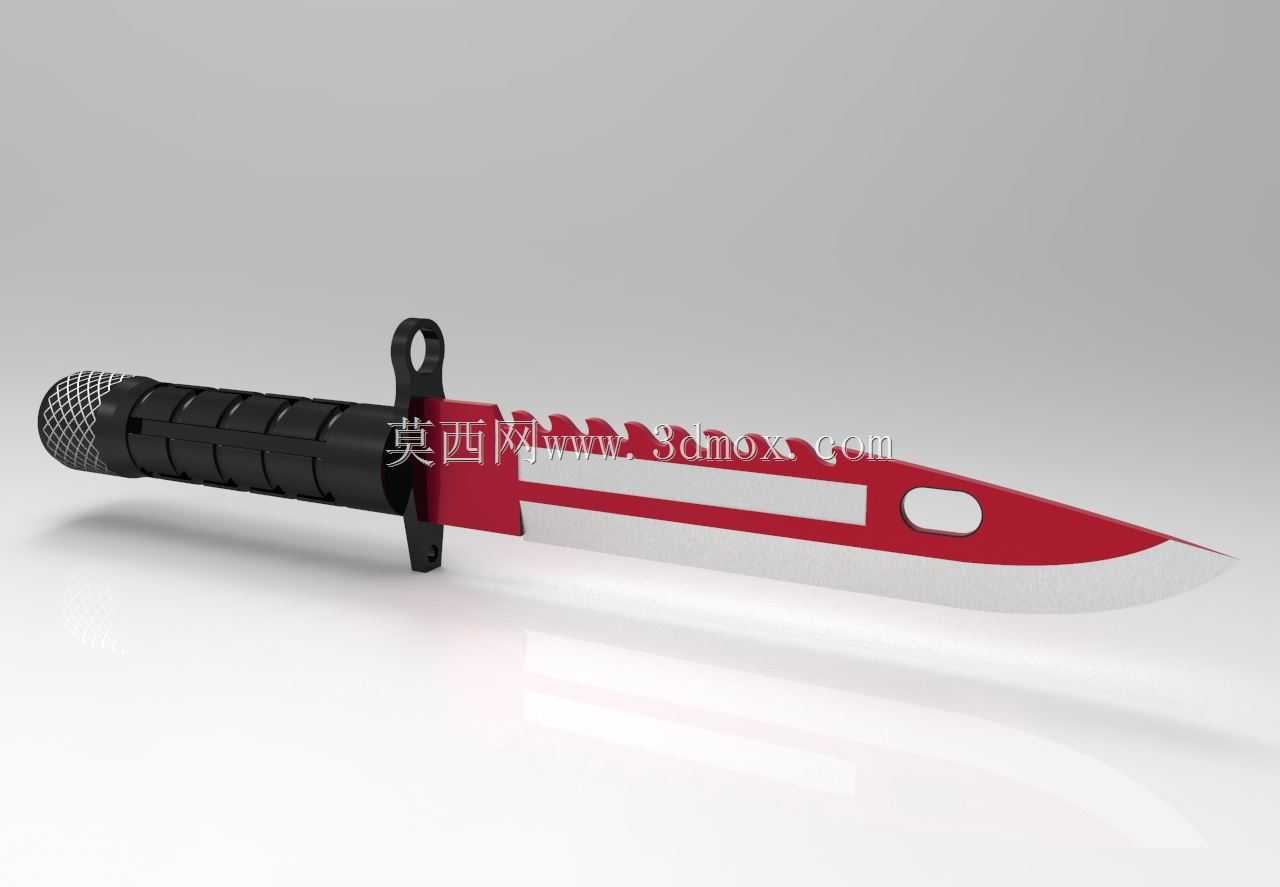

　　这套三维数模还原的是经典M9型多功能刺刀的完整装配结构，建模过程中优先梳理了刺刀作为步枪挂载附件与独立手持刃具双重属性下的结构约束，没有单纯做外观曲面堆砌。从实际使用场景来看，这类刺刀既需要在步枪枪口位置完成快速挂装锁定，作为白刃格斗配件存在，也可单独拆卸作为野外作业刀具，承担切割、锯削、开瓶等辅助功能，部分同结构产品还配套刀鞘组成剪线、磨刀组合工具，在野外勤务、战术训练、装具配套展示场景中都有对应应用。建模时首先处理的是刃体部分的特征：刃身采用红色涂装的金属基体，前段开双面开刃的切削锋面，刃背位置加工连续锯齿结构，对应锯削木质、薄金属、软质工程塑料的功能需求，刃身中段开设长条形减重孔，既降低整体自重，也减少刃体与被切割物料的接触面积，降低切割阻力，靠近护手位置开设椭圆挂孔，可配合刀鞘的固定销完成剪切工位的定位。刃体厚度从刃口向刀背逐步递增，刃口位置做0.1~0.2mm的薄化处理，刀背厚度保留3~4mm的刚性支撑，保证劈砍、锯削过程中不会出现刃体弯折变形。

　　手柄部分采用分段式防滑绝缘结构，黑色工程塑料握片包裹内部金属芯轴，握片表面加工多道环形防滑槽，即使佩戴战术手套或者手部沾有水、油污，也能保证握持不打滑，握柄尾端设置金属尾帽，既可以作为钝器敲击使用，也能限制手部向后滑脱。护手位置采用双侧突出的格挡结构，上方开设与步枪枪口匹配的挂装环，下方设置定位卡槽，挂枪时枪口套入挂环后，卡槽与步枪刺刀座的锁止凸台卡合，向后拉动握柄即可完成锁定，拆卸时按压刺刀座释放卡笋就能快速取下，整个挂装接口的配合间隙控制在0.2mm以内，既保证插拔顺畅，又不会在射击震动过程中出现松动晃荡。

　　建模时特意核对了安装边界尺寸：整刀全长控制在300mm左右，其中刃体长度约180mm，握柄长度约120mm，挂装环内径匹配常见步枪枪口外径，护手宽度不超过40mm，避免挂枪后遮挡枪管下方的附件导轨，刃体最宽位置约30mm，收纳进配套刀鞘后整体外轮廓厚度不超过45mm，可以挂载在战术腰带、MOLLE装具织带上，不会和腰间其他装具产生干涉。刃身的长减重孔边缘全部做圆角过渡，避免应力集中导致受力时从孔位开裂，锯齿的齿形采用不等距排布，锯削硬木时不容易卡齿，刃身表面的红色涂装区域和金属刃口区域做了明确的分面，装配时各零件的配合面都预留了合理的公差：金属刃体和护手的连接采用过盈配合加横向销钉固定，握片和内部芯轴用沉头螺丝锁紧，所有外露的螺丝头部都做埋入处理，握持时不会凸起硌手。

　　从结构设计逻辑来看，这款刺刀没有追求过度花哨的外形，所有特征都对应实际勤务需求：刃背的锯齿不需要额外增加零件就拓展了锯切功能，刃身的开孔同时兼顾减重、减阻和配合刀鞘剪切的功能，护手的挂环和卡槽完全适配步枪的接口标准，握柄的防滑槽在低温、湿滑环境下依然能保证握持可靠性。数模中把所有零件的装配关系完整保留，拆分后可以分别输出刃体、护手、握片、尾帽、固定销的独立零件图，不管是做装具配套的干涉检查、战术训练道具的结构验证，还是刀具类产品的外观结构参考，都能直接调取对应特征测量尺寸，不需要重新逆向测绘基础轮廓。
