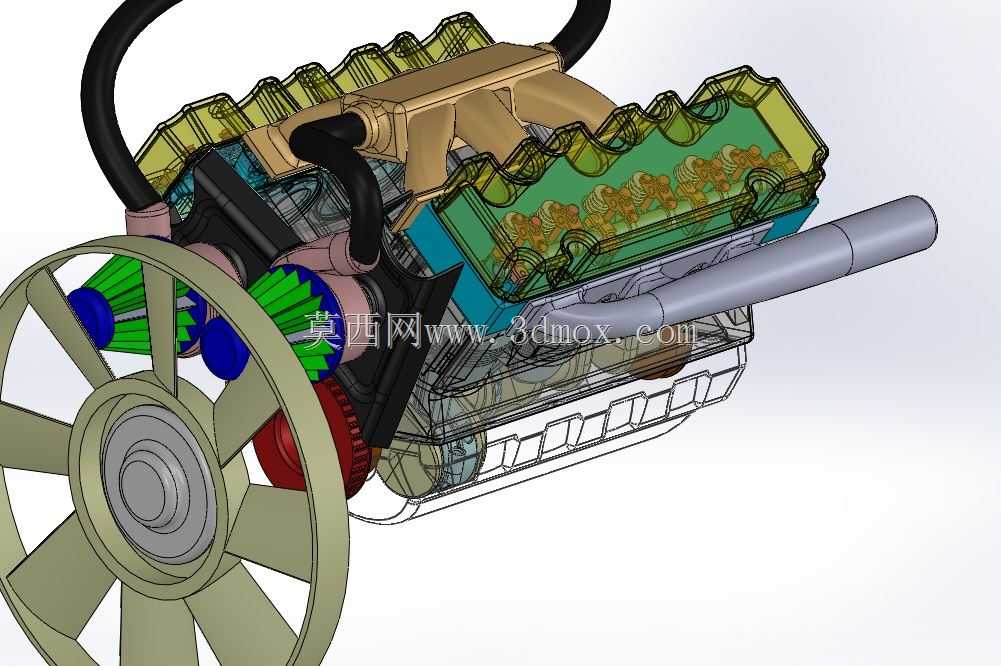

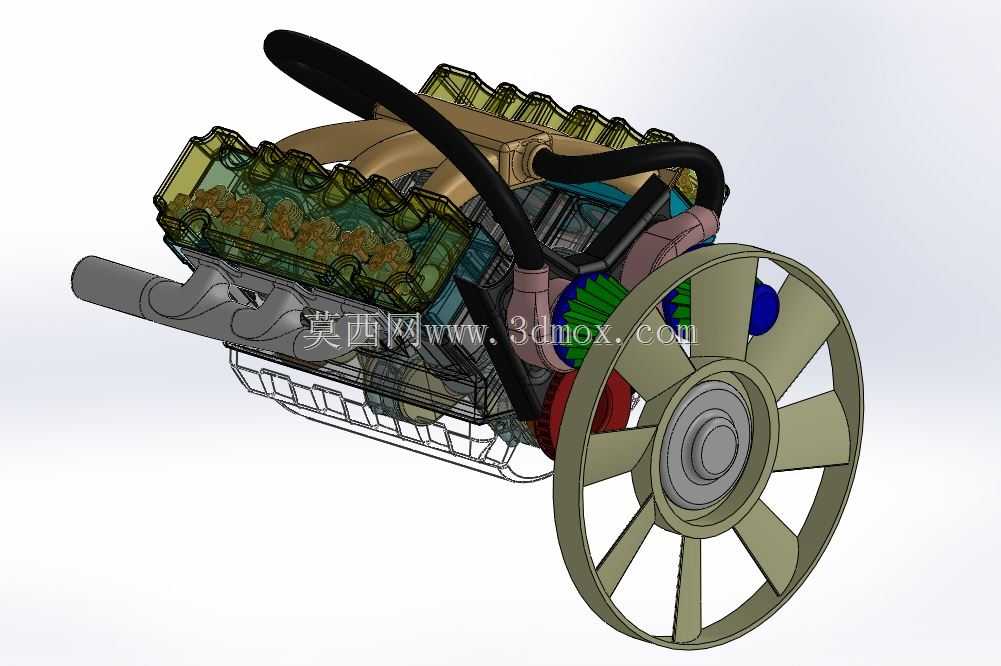

这套V型六缸内燃发动机三维结构,围绕车用动力总成的布置逻辑展开,左右两列气缸以V形夹角分列,缸盖、气门室、进排气通路、曲轴输出端与前端冷却风扇均按装配关系完整呈现,适合用于发动机原理演示、结构教学、整车动力舱校核以及维修培训场景。
从实际用途看,V6机型常见于中型乘用车、轻型商用车及部分工程机械动力单元,核心任务是把燃油燃烧产生的热能转化为曲轴旋转机械能。模型中两列缸体错开布置,能够在较短的机体长度内容纳六个气缸,相比直列六缸更有利于控制机舱纵向尺寸;V形夹角也使整机重心更低,对整车平顺性和悬置布置有现实意义。前端大直径风扇与带轮区域对应冷却系统和附件驱动,曲轴轴向伸出的轴段可用于连接飞轮、变矩器或试验台联轴器,工程评审时需要重点确认该输出端与变速箱输入轴、离合器壳体之间的同轴度和轴向间隙。
结构设计上,缸盖部分以透明方式表达内部气道与气门组件,能够直观看出进排气门、弹簧、摇臂或凸轮轴相关区域的相对位置。两列气缸上方的波浪形气门室盖随缸盖轮廓起伏,既覆盖润滑腔,也为火花塞、喷油器或点火线圈预留安装空间。侧面黑色管路代表进气或通风回路,管路弯曲半径、卡箍位置和与缸盖边缘的避让关系都需要在总装时复核,避免与发动机罩盖、空调管路或线束支架发生干涉。
下部机体承担曲轴、连杆和活塞的支承与密封。V型机的曲轴位于两列气缸交汇处,连杆分别从两侧缸孔连接到曲柄销,模型虽以外观和剖视结合的方式展示,但在真实设计中,缸体主轴承座宽度、曲轴轴向窜动量、油底壳深度以及连杆运动包络都是关键边界。前端齿轮、带轮和彩色锥齿轮区域体现附件传动与辅助机构的布置思路,风扇叶片外径、护风圈距离、散热器安装面之间应保留足够气流通道;若用于整车,还需结合机舱热回流、碰撞溃缩区和维修拆装空间综合判断。
安装边界方面,这类动力总成通常通过左右悬置支架与副车架或车身纵梁连接,模型中机体侧面的加强筋和凸台可作为悬置点选型参考。输出轴中心线、前端风扇端面、进气总管最高点和油底壳最低点共同构成机舱包络,设计时要保证维修工具能够触及火花塞、机油滤清器、起动机和发电机等易维护部件。透明化表达并不改变零件间的装配约束,反而要求建模者更严格地控制缸盖螺栓、气门行程、活塞顶间隙和正时机构空间,使外观展示与工程逻辑保持一致。
